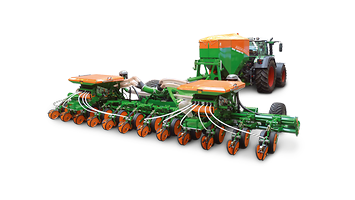

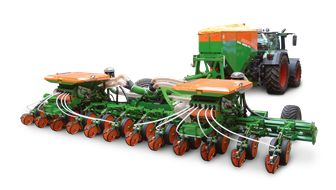

EDX

При использовании по традиционной технологии, по технологиям мульчированного и прямого посева прицепная сеялка точного высева EDX отличается своей особой надежностью и высоким комфортом в управлении. С шириной захвата 9 м и объёмом семенного бункера 2x 400 л сеялка EDX, работающая со скоростью до 15 км/ч, являет собой очень мощную машину.

Ваши преимущества с первого взгляда

• Hевероятная действенность благодаря рабочей скорости до 15 км/ч
• Система Xpress для оптимального дозирования и укладки посевного материала
• Высокая производительность благодаря большому бункеру для посевного материала и удобрений
• Быстрое заполнение и смена посевного материала благодаря центральному семенному бункеру
• Быстрое заполнение центрального бункера для удобрений
• Упрощенная калибровка количества удобрений
• Централизованный терминал управления AMATRON 3 для всех функций
• Централизованная гидравлическая регулировка давления на сошник для удобрений и высевающий сошник, опционально с дистанционным управлением через AMATRON 3
• Компактное и быстрое складывание на транспортную ширину максимально 3 м

EDX от AMAZONE для высокой действенности

Все машины могут применяться как после традиционной, так и после минимальной обработки почвы, а также для прямого посева. Это распространяется на посев кукурузы, подсолнечника и рапса.

Прицепная 9000-TC идеально подходит для более крупных структур площадей. Практический опыт показывает, что производительность сеялки EDX 9000-TC в зависимости от хозяйства может достичь 1.500 га.

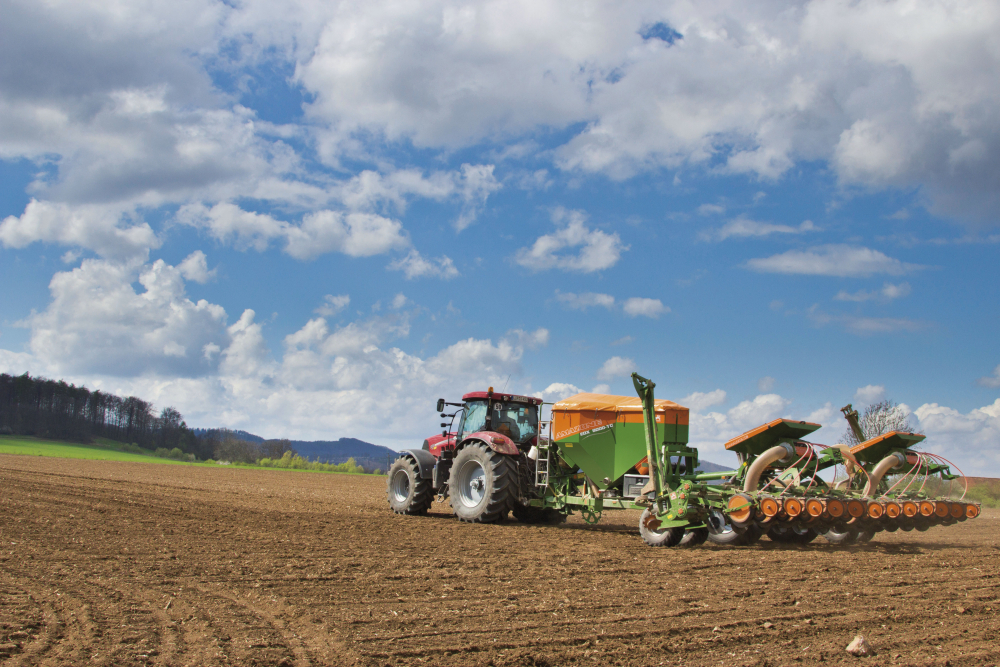

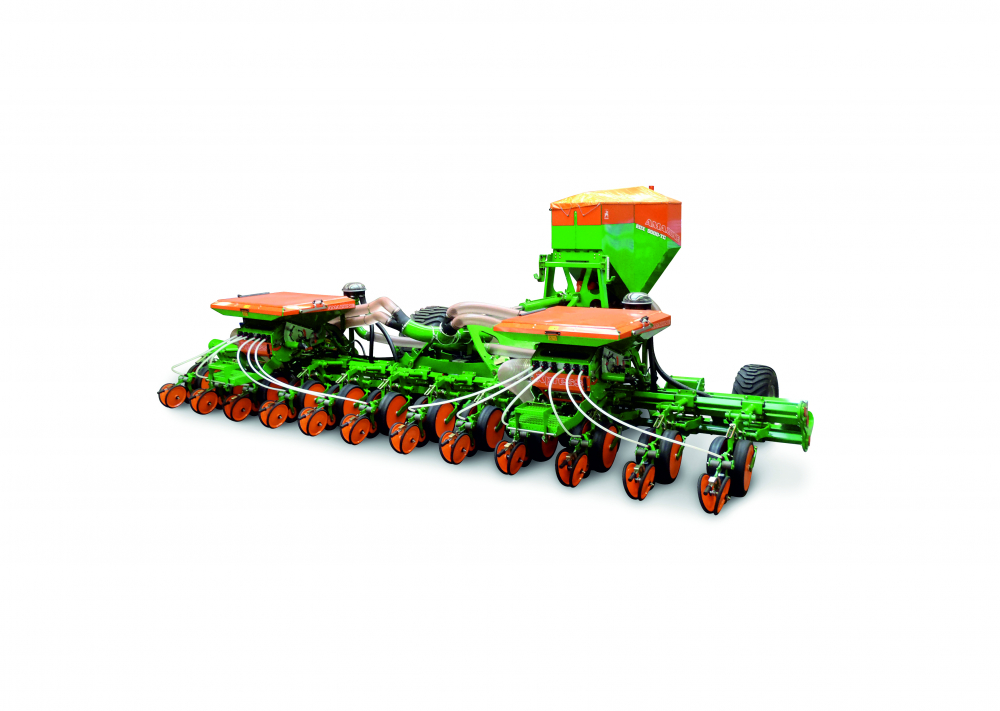

EDX 9000-TC

Бескомпромиссно на больших площадях

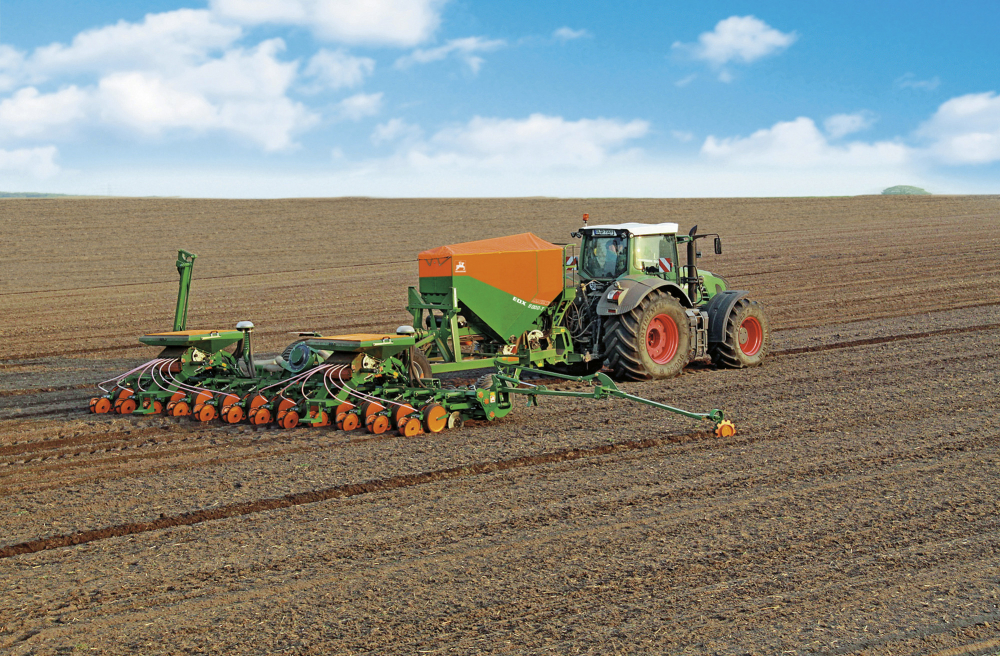

«Флагманом» среди сеялок точного высева является прицепная EDX 9000-TC с шириной захвата 9 м, которая бескомпромиссно рассчитана на большие площади. За одну посевную 1.000 га и более посеяла не одна сеялка EDX 9000-TC, на радость своим владельцам.

Сеялка EDX 9000-TC имеет два центральных семенных бункера по 400 л каждый, объём бункера для удобрений составляет 4.600 л. Также для EDX 9000-TC AMAZONE в качестве дополнительного оснащения предлагает загрузочный шнек для быстрого и простого заполнения бункера для удобрений.

Сеялка EDX 9000-TC может соответственно оснащаться с учётом междурядья от 44,9 см (45 см), 50 см, 55 см, 70 см, 75 см или 80 см. В Германии машина серийно поставляется с пневматической тормозной системой и допуском транспортировки на скорости до 40 км/ч.

Централизованная регулировка давления на сошник

Стандартное оснащение машины предполагает регулировку давления на сошники для внесения удобрений и высевающих агрегатов через гидравлический вентиль. Еще более комфортным является специальное оснащение, включающее в себя электронную дистанционную регулировку, с помощью которой можно изменить давление через терминал управления AMATRON 3, находясь в кабине трактора.

Кукуруза, подсолнечник, рапс и сорго – возможно всё!

Для посева различных культур – кукурузы, подсолнечника, рапса или сорго, а также мелких и крупных зёрен кукурузы, имеются дозирующие барабаны, которые можно быстро и просто заменить один на другой.

Подходит для любых почвенных условий

Благодаря специальным высевающим агрегатам сеялки точного высева EDX универсальны и могут использоваться без переналадки для традиционного, мульчированного или прямого посева.

Бескомпромиссная производительность

Высокая действенность

Не только высокий темп работы сеялок точного высева EDX ведёт к повышению производительности, но и значительно сокращённое время на загрузку и настройку. Пользователи подтверждают, что машины предназначены для профессионального применения, в них просчитано всё, вплоть до деталей, например, герметизация крышки или регулировка рычага.

Спаренные шины

С новыми спаренными шинами при междурядье 70 и 75 см посевной ряд за шинами шасси остается незатронутым. Особенно на тяжелых, влажных почах спаренные шины препятствуют уплотнению почвы, которое замедляет рост растений.



Шасси и транспортировка

Шасси прицепной модели EDX 9000-TC имеет большие шины 700/50-26.5, пневматическую тормозную систему, а также допустимую скорость движения 40 км/ч.

Светодиодное освещение

Для лучшего освещения сошниковой рамы предлагается в виде специального оснащения светодиодное освещение на бункере для внесения удобрений, а также светодиодное освещение отдельных сошников. Тем самым, в ночное время суток легко можно увидеть точки заглубления и выглубления сошников.

Возможные междурядья 44,9 см (45 см), 50 см, 55 см, 70 см, 75 см, 80 см

EDX 9000-TC

Идеальна для больших площадей и сезонной наработки до 1.500 га



Сошники – просто совершенство

«Система сошников на EDX показала в нашем тесте отличный результат при любых условиях. Даже при мульчированном посеве и на тяжёлых почвах укладывали посевной материал и удобрения на нужную глубину».

Даже на высоких скоростях

Именно при высоких скоростях движения необходим плавный ход высевающих агрегатов и машин для внесения удобрений, чтобы обеспечить точную укладу семян и удобрений на нужную глубину. Поэтому AMAZONE использует централизованную систему с гидравлической регулировкой давления на сошник на всех сеялках точного высева EDX.

Точное внесение удобрений

За счет дисковых сошников для внесения удобрений, установленных под углом и оснащенных бороздообразователями, минеральные удобрения вносятся точно на расстоянии 5 см от посевной борозды. Для использования на устойчивых почвах машины могут быть оснащены бороздообразователями с твердосплавной наплавкой. Распределение вносимого количества удобрений происходит через бесступенчатый редуктор из центрального бункера. Глубину укладки Вы можете изменять централизованно для всех сошников с помощью гидравлической регулировки давления на сошник.

Загрузочный шнек

Благодаря специальным высевающим агрегатам сеялки точного высева EDX универсальны и могут использоваться без переналадки для традиционного, мульчированного или прямого посева.



Путь к высшему классу производительности

Система разделения и укладки семян Xpress

1. Центральный семенной бункер
2. Отсекатели
3. Подача воздуха
4. Сошник для внесения удобрений
5. Высевающий сошник с режущими дисками
6. Бороздообразователь с семенной трубкой
7. Улавливающий каточек
8. Прикатывающие каточки
9. Семяпровод
10. Дозирующий барабан
11. Отсекатель вакуума
12. Оптодатчик

Так функционирует система Xpress

Вместо традиционного разделения всасывающего воздуха на EDX применяется система разделения и укладки семян Xpress. Дозирование и укладка семян происходит раздельно. При повышенном давлении посевной материал за счёт раздельного дозирования продвигается по семяпроводу к посевной борозде для точной укладки. Так, можно реализовать рабочую скорость до 15 км/ч.

Amazone предлагает для трех культур - кукурузы, подсолнечника и рапса - по два дозирующих барабана, чтобы соответственно реагировать на различные свойства семян (форма, диаметр и т.д.) и обеспечивать точное дозирование.

Точное пневматическое разделение семян происходит в зависимости от машины и ширины ряда для 6 - 16 рядов одновременно через центральные дозирующие барабаны. В отверстиях этих барабанов находятся централизованные и синхронно смещаемые отсекатели для разделения семян.

После разделения семена по семяпроводам попадают в область укладки, так называемую улавливающую систему Xpress с бороздообразователем и улавливающим каточком. Бороздообразователь формирует вдоль колеи двух передних режущих дисков борозду с прямоугольным поперечным сечением. Идущий следом улавливающий каточек завершает формирование борозды снизу и сбоку, так что зёрна даже при неблагоприятных почвенных условиях не перекатываются по борозде, а улавливаются и вдавливаются расположенным за полозом сошника каточком. Это гарантирует оптимальное качество укладки. Поскольку улавливающий каточек расположен позади бороздообразователя, то качество укладки остаётся постоянным даже при растущей скорости движения. Преимуществом в сравнении с традиционными сеялками точного высева является также и то, что точность укладки с системой Xpress больше не зависит от состояния изношенности высевающих сошников.

Точность укладки семян

Каждый высевающий агрегат Xpress состоит из нескольких элементов: Сначала установленный V-образно высевающий сошник с двумя дисками разрезает поверхность почвы и убирает растительные остатки в сторону. Далее бороздообразователь расчищает борозду и уплотняет почвенный горизонт. Непосредственно за бороздообразователем посевной материал попадает в борозду, захватывается и прикатывается улавливающим каточком. В завершение регулируемые каточки Super-V закрывают посевную борозду почвой и прикатывают её.

Башмак для удобрений с твердосплавным покрытием

Для эксплуатации в тяжёлых условиях с высоким износом в качестве опции могут поставляться башмаки для удобрений с твердосплавным покрытием. Для сохранения оптимального расстояния между сошником для удобрений и высевающим сошником опционально поставляется цепь-ограничитель хода сошника. На липкой почве специальные чистики (опция) обеспечивают чистоту опорных катков.

Положение бороздообразователя

Положение бороздообразователя и требуемую глубину укладки семян Вы можете индивидуально регулировать с помощью винтовой тяги. Так можно установить отдельные сошники на разную глубину, например, по следу трактора. Максимальная глубина укладки составляет 10 см.

Два опорных катка на каждом высевающем сошнике

Регулировка глубины с помощью рукояток - Два опорных катка на каждом высевающем сошнике диаметром 500 мм, отличающиеся плавным ходом благодаря большой опорной поверхности, являются опорой для всей сошниковой секции. Давление на опорные катки также регулируется централизованно гидравлически, адаптируясь тем самым к соответствующим почвенным условиям. Максимальное давление составляет 200 кг на сошниковую секцию. Это обеспечивает плавный ход высевающих агрегатов, а значит и точную глубину укладки.

Междурядье 80 см? Никаких проблем!

На юге Франции провели посев кукурузы с шириной междурядья 80 см. Возможно соответствующее оснащение для всех машин.

Большие, центральные семенные бункеры

Более быстрое заполнение и опустошение, быстрая замена посевного материала – большие семенные бункеры расположены очень удобно и доступны для быстрого заполнения. Это дополнительно приводит к повышению производительности. Значительные объёмы бункеров позволяют обрабатывать больше площадей без остановок.

Бункер для удобрений большого объёма

Бункер для удобрений имеет достаточно большой объём до 5.000 л (EDX 9000-TC). Так, до минимума сводится и время на загрузку удобрений, а также облегчается логистика доставки удобрений. На всех машинах удобрения подаются к сошникам через дозирующую катушку у подножия бункера и затем через пневматическую систему с одной или двумя распределительными головками.



Быстрая калибровка

Благодаря терминалу управления AMATRON 3 можно быстро провести калибровочные пробы для внесения точного количества удобрений.

Быстрое централизованное изменение положения отсекателей

Изменение положения отсекателей происходит уже не для каждого ряда отдельно, а одновременно для нескольких – благодаря центральным дозирующим барабанам.

В качестве опции есть возможность изменения положения отсекателей во время работы с помощью клавиш плюс/минус на терминале управления AMATRON 3. Так можно очень быстро и централизованно адаптироваться к тем или иным свойствам посевного материала.

Централизованная регулировка давления на сошник

В стандартном оснащении регулировка давления на сошники осуществляется при помощи двух отдельных гидравлических систем. Вам нужно только изменить положение вентилей на машине.

Для оптимальной адаптации высевающего сошника и сошника для удобрений можно регулировать их положение независимо друг от друга, опционально, посредством сервомотора, из кабины трактора, через AMATRON 3.

Система технологической колеи с отключением отдельных рядов

При узком междурядье появляется необходимость в закладке технологической колеи, для проведения агротехнических мероприятий по внесению удобрений и средств защиты растений, при сохранении неповрежденных растений.

Благодаря электронному управлению сеялки точного высева EDX могут быть оснащены соответствующим механизмом переключения колеи. Одновременно возможно включение и отключение отдельных рядов, например, при работе на уступах и углах.

Наивысший комфорт в управлении с AMATRON 3

Терминал управления для всех функций машины

Сеялки точного высева EDX значительно удобнее в управлении. Наряду с масштабным контролем машины можно просто и удобно управлять многочисленными функциями посредством терминала AMATRON 3. Это дополнительно снижает нагрузку механизатора.

По завершении посевной Вы можете без проблем использовать AMATRON 3 для управления другими машинами AMAZONE.

Быстрый ввод данных

Прежде всего, вводятся необходимые данные с помощью терминала управления AMATRON 3, например, настройка нормы внесения удобрений или нормы высева. Также во время работы Вы можете изменить норму высева или переключить функции гидравлики.

Вы информированы наилучшим образом

Дисплей компьютера AMATRON 3 непрерывно информирует Вас о скорости движения, норме высева, содержимом бункеров для удобрений и семян, об оставшемся пути до того, как закончится запас удобрений и семян.

Контроль положения отсекателей

Узнать о правильном положении отсекателей на дозирующем барабане Вы также можете с помощью терминала управления. От оптических датчиков, которые распознают пропуски или многократный высев на отверстиях дозирующих барабанов, поступают соответствующие сигналы.

Если из-за неверно заданного давления воздуха отверстия не заполнены семенами или высевающий сошник засорен остатками почвы, Вы получите сигнал на терминале AMATRON 3.

Датчики уровня/датчики опустошения

Чтобы контролировать уровень заполнения бункеров для посевного материала и удобрений, на каждом из них установлены датчики уровня. Как только уровень заполнения в том или ином бункере достигает критической отметки, раздаётся сигнал оповещения.

Менеджмент заданий

Компьютер выполняет также функцию по координации выполнения задач (Task Controller) и подсоединяется к системе автоматического документирования (ASD).

Если Вы начали выполнение задания, то AMATRON 3 сохраняет введённое количество удобрений и семян, размер обработанной площади, сроки посева и среднюю часовую производительность.

Опционально поставляемая камера заднего вида

Камеры приходят на помощь в труднообозреваемых ситуациях и служат для безопасной работы. Это касается как движения по общественным дорогам, так и выполнения различных маневров. Предлагаемая AMAZONE система камер состоит из высококачественных компонентов. Монитор с антибликовым покрытием отображает чёткие изображения необходимого размера.

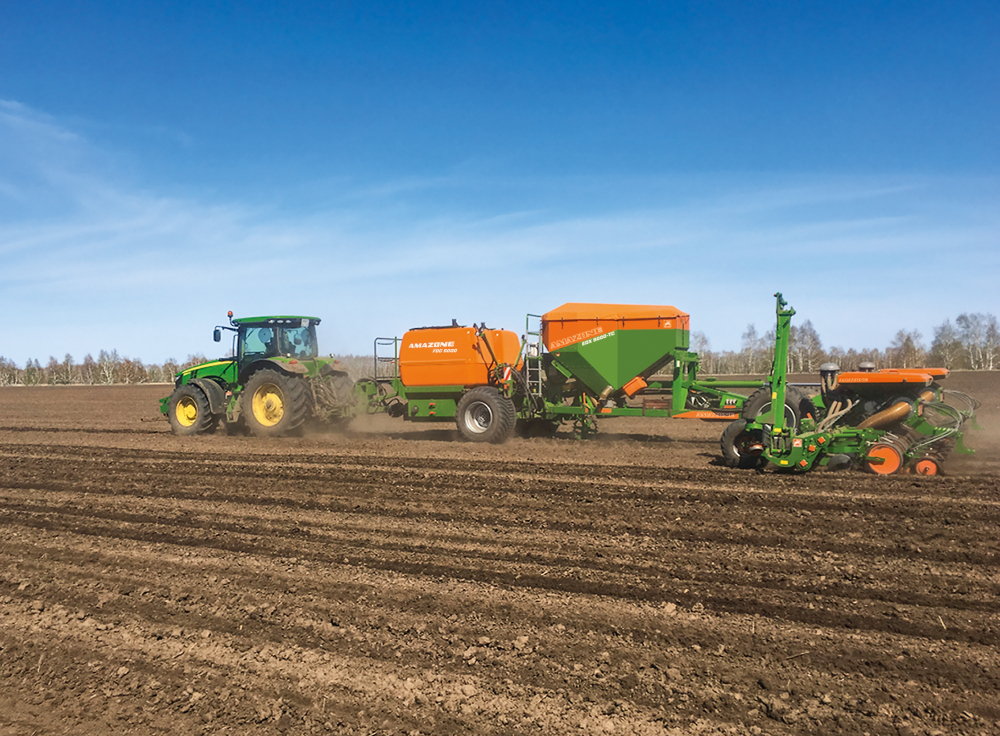

Fertiliser Delivery Cart FDC 6000

Прицеп для жидких удобрений FDC 6000

Точное и безопасное внесение жидких удобрений одновременно с посевом

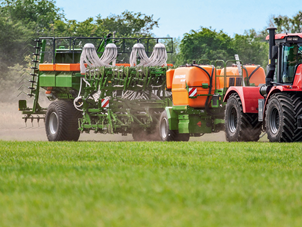

Прицеп для жидких удобрений FDC 6000 от AMAZONE представляет собой практическое решение для внесения жидких удобрений с посевом. Дополнительный прицеп объёмом 6.000 л просто устанавливается между трактором и сеялкой.

Идеальный рост растений непосредственно к началу вегетационного периода

Прицеп для жидких удобрений FDC находит применение, прежде всего, в засушливых регионах, где внесение гранулированных удобрений достигает предела своих возможностей. Стартовое внесение жидких удобрений осуществляется непосредственно на высевающем сошнике.

 Преимущество внесения жидких удобрений:

• Усиление роста растений непосредственно к началу вегетационного периода благодаря быстрой доступности
• Устойчивый рост растений даже при низких температурах благодаря лучшей усвояемости
• Снижение расхода средств защиты растений из-за подавления развития сорняков
• Экономия воды, поскольку не требуется предварительного растворения удобрений для того, чтобы быть доступными для растений
• Высокая урожайность благодаря оптимальному росту молодых растений

Высокая гибкость

Прицеп для жидких удобрений FDC 6000 можно использовать в комбинации с сеялками Primera DMC, Condor, Citan или сеялкой точного высева EDX. С комбинацией из прицепа для жидких удобрений FDC и сеялки с собственным бункером для гранулированных удобрений можно также параллельно применять жидкие и гранулированные минеральные удобрения.



Прицеп для жидких удобрений FDC можно комбинировать со следующими сеялками:



Сеялка точного высева EDX 9000-TC

Сеялка для прямого посева Primera DMC

Сеялка для прямого посева Condor 12001-C/15001-C

Большой бак для жидких удобрений объёмом 6.000 л – для высокой производительности

Прицеп FDC состоит из двух баков для жидких удобрений объёмом 3.000 л каждый и двух баков для чистой воды по 300 л. При норме внесения 60 л/га одной загрузки бака достаточно на 100 га и хватает на одну дневную смену в крупных предприятиях. Оба бака для жидких удобрений имеют серийный указатель уровня заполнения, так что механизатор всегда может контролировать содержимое бака. Через рабочую платформу осуществляется безопасный доступ к бакам, имеющим большое загрузочное отверстие.

Шасси и дышло Простой монтаж и демонтаж

Масса распределяется между двумя большими шинами 800/45/26,5 оптимально, что способствует бережному обращению с почвой. Агрегатирование прицепа для жидких удобрений с трактором осуществляется при необходимости через нижние тяги с креплениями категории 3, 4 или К700, через тяговую серьгу или шаровое соединение, равно как и на задней стороне, где располагается крепление для присоединения прицепной сеялки. Для оптимального распределения массы и улучшения тягово-сцепных свойств трактора на дышло серийно устанавливаются дополнительные грузы в качестве балласта. Для простого присоединения и отсоединения сеялки и горизонтальной установки машины дышло серийно оснащено гидроцилиндром, а также держателем для шлангов.

Дозирование: Комфортно и прецизионно

Прицеп для жидких удобрений FDC оснащен насосом, который в зависимости от скорости движения обеспечивает очень точное дозирование удобрений от 40 до 300 л/га. Точная регулировка проводится через компьютер управления AmaSpray+. Заполнение прицепа для жидких удобрений осуществляется через автономный насос с приводом от бензогенератора, производительностью 500 л/мин.



Комфортная панель управления с высоким комфортом

Управление циркуляцией жидких удобрений осуществляется очень просто, на левой стороне машины, через панель управления, хорошо известную по технике для защиты растений AMAZONE. Высокую эксплуатационную безопасность обеспечивают фильтры грубой и тонкой очистки, которые отделяют посторонние вещества от жидких удобрений.

 Укладка на высевающем сошнике: Точечно и надежно

Жидкие удобрения подаются по шлангам к сошникам сеялки и через специальное отверстие выводятся у высевающих сошников. Для предотвращения подтекания на разворотной полосе каждое отверстие оборудовано специальной мембраной. Кроме того, на каждом отверстии в зависимости от нормы внесения, предусмотрен дозирующий диск соответствующего размера.

 Результаты на практике оправдывают себя

Результаты работы в России (сезона 2018) показывают различия. Развитие растений с применением жидких удобрений КАС значительно лучше, чем без КАС. Выраженный зеленый цвет растений является свидетельством хорошего обеспечения питательными веществами. Внесение КАС способствует также значительно более прогрессивному росту растений.



Справа с внесением КАС, слева без КАС

Технические характеристики: Прицеп для жидких удобрений FDC 6000

• Транспортная ширина (мм): 3.270 (с шинами 800/45 26.5) / 3.000 (с шинами 700/50 26.5)
• Транспортная высота (мм): 2.990
• Транспортная длина (мм): 6.150
• Объём бака (л): 6.000
• Объём бака (л) (чистая вода): 600
• Дополнительная тяговая потребность (кВт/л.с.): 37/50

Два бака для чистой воды по 300 л

Узкорядный посев в дискуссии

При узкорядном посеве кукурузы с междурядьем менее 75 см растения могут лучше развиваться в стадии раннего развития при определённых условиях. Ведутся дискуссии по поводу точного высева рапса с междурядьем 37,5 или 44,9 см (45 см). У Amazone есть решение и на этот счёт.



Следорыхлители следов трактора

Следорыхлители следов трактора целесообразны при использовании на тяжелых почвах для разрыхления накатанных следов позади колес. Высококачественные следорыхлители следов трактора оснащены натяжными пружинами. За счет выбора инструментов – стрельчатой лапы или узкой лапы – возможно их гибкое применение.

Следорыхлители для сеялок

При использовании на склонных к уплотнению почвах целесообразно применение опциональных следорыхлителей для сеялок. Они разрыхляют накатанные следы позади колес сеялки. Положение следорыхлителей может быть горизонтальным и вертикальным. В зависимости от типа почвы и условий эксплуатации машины следорыхлители могут быть оснащены различными инструментами для рыхления. Предохранительный механизм обеспечивает неизменное усилие срабатывания во всех положениях.



1. Узкая лапа
2. Сердцевидная лапа
3. Стрельчатая лапа

Дистанционная регулировка редуктора Vario

С помощью дистанционной регулировки редуктора Vario возможно электронное изменение нормы внесения удобрений на EDX 9000-TC через AMATRON 3, не выходя из кабины трактора.

Транспортный ящик

Для транспортировки дополнительных дозирующих барабанов можно установить на раме EDX 9000-TC два ящика. Эти ящики обеспечивают надежную и комфортную транспортировку дозирующих катушек.
