ДИСКОВЫЕ КОСИЛКИ DISCO. DISCO TREND. ВАШИ ПРЕИМУЩЕСТВА:

• MAX CUT для высочайшего качества среза;
• Высочайшее качество среза с косилочным брусом MAX CUT, идеальный рисунок среза: никаких полос из-за наростов земли на брусе;
• Ровный ход даже на высоких скоростях;
• Инновационная схема соединений для максимальной устойчивости к изгибам и сохранения формы даже при экстремальных нагрузках;
• Экономичный расход дизельного топлива благодаря ACTIVE FLOAT ACTIVE FLOAT и экономичному валу отбора мощности (850 об/мин);
• SAFETY LINK для защиты трансмиссии с заменой в случае необходимости.



КОСИЛОЧНЫЙ БРУС MAX CUT.

Все новые косилки DISCO, от самой маленькой задненавесной косилки CONTOUR до высокотехнологичной DISCO AUTOSWATHER, и все косилки DISCO F/FC/FRC теперь оснащены новым косилочным брусом MAX CUT. Чтобы фермеры работали еще лучше и эффективнее. Новые широкозахватные косилки TREND, CONTOUR, BUSINESS, AUTOSWATHER и DUO производства CLAAS подходят для всех классов мощности и удовлетворяют индивидуальным требованиям клиентов. Различные варианты управления позволяют воплотить в жизнь самые смелые пожелания. Компания CLAAS предлагает линейку продукции для будущего: от базовой модели DISCO TREND без плющилки для средних хозяйств до профессиональной косилки DISCO AUTOSWATHER с плющилкой, укладкой валков, гидравлической и электронной системами, обеспечивающими необходимый комфорт.

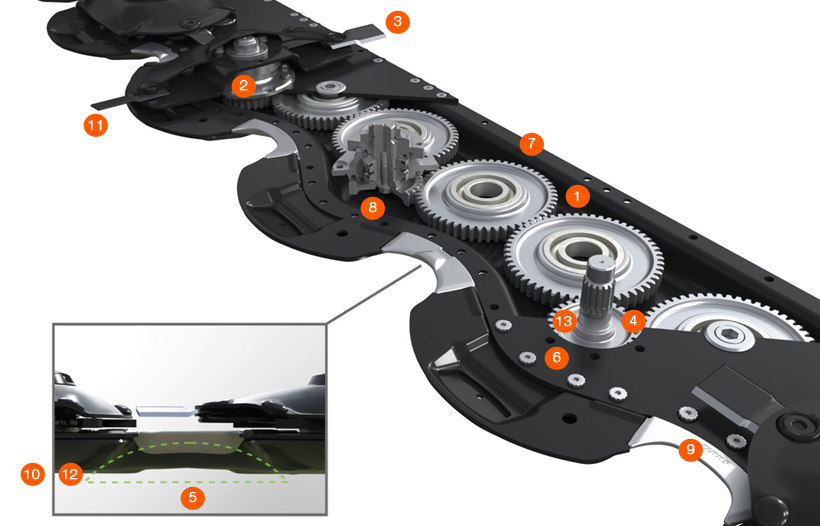

1. Цельный штампованный корпус;
2. Смещенные вперед косилочные диски;
3. Свободно вращающиеся ножи;
4. Эффективная концепция привода;
5. Оптимизированный туннельный эффект;
6. Инновационная схема соединений для максимальной устойчивости к изгибам и сохранения формы;
7. Косилочный брус, не требующий регулярного смазывания;
8. Предохранительные модули SAFETY LINK;
9. Дополнительно закаленные и привинченные промежуточные элементы;
10. Скользящие башмаки с эффектом направляющей;
11. Удобная система быстрой замены ножей;
12. Опционально предлагаются изнашивающиеся башмаки, башмаки высокого среза, сдвоенные для высокого среза или защиты бруса;
13. Очень маленькие отверстия в брусе.

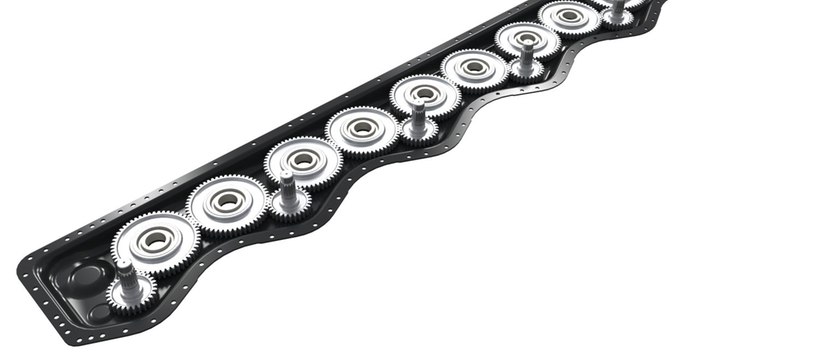

Уникальная концепция привода.

Новый последовательный привод сочетает в себе преимущества других концепций привода, благодаря чему брус может похвастаться непревзойденной эффективностью. Волнообразная форма обеспечивает вынесенную далеко вперед опору и зацепление в двух точках. Равномерные междисковые расстояния гарантируют идеальное качество среза в любых условиях эксплуатации. Использованы исключительно высококачественные материалы, гарантирующие максимальную долговечность. Брус MAX CUT имеет смазку на весь срок службы и поэтому не требует техобслуживания.

Устройство в деталях.

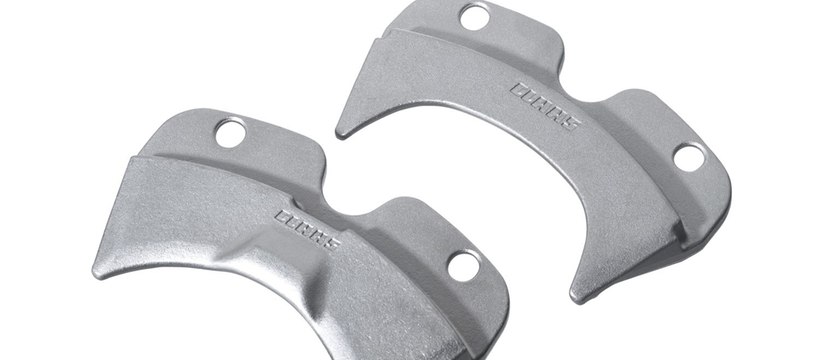

Только волнообразная форма оставляет место для двух специальных закаленных промежуточных элементов: промежуточный элемент с выступом там, где сходятся ножи, (слева) функционирует как противорежущая пластина и предотвращает образование наростов земли. Одновременно он служит надежной защитой бруса. В месте расхождения ножи раньше выходят из бруса через узкий промежуточный элемент (справа) и сразу начинают резать. Специальная форма также обеспечивает оптимальный поток растительной массы.

Гигантское усилие штампа.

Усилие штамповки 3000 т создает основу для косилочного бруса: цельноштампованного корпуса волнообразной формы. Этот секрет MAX CUT обеспечивает необходимую устойчивость и включает уникальные технические детали. Только идеальная волнообразная форма может целиком и полностью эффективно воплощать в себе все требования, предъявляемые к современному косилочному брусу.

Аккуратная сборка с высочайшей точностью сопряжений.

Благодаря тому, что и корпус, и крышка обрабатываются совместно, обе половинки точно подогнаны друг к другу. Кроме того, инновационная концепция соединения обеспечивает идеальное геометрическое замыкание и максимальную устойчивость к изгибам и сохранение формы без ослабляющей материал сварки. В сочетании с высокопрочной мелкозернистой конструкционной сталью косилочный брус MAX CUT отличает максимальный срок службы даже при экстремальных нагрузках.

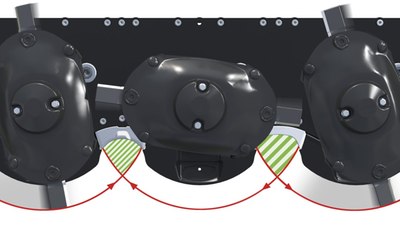

Высочайшее качество среза благодаря максимальному перекрытию.

Идеальный срез благодаря специальной форме промежуточных элементов: там, где ножи расходятся, образуется максимальный нахлест ножей. Площадь среза увеличивается.





SAFETY LINK.

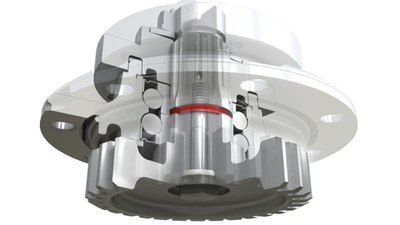

В случае столкновения модуль SAFETY LINK легко и просто заменяется, после чего работу можно сразу продолжить. При этом каждый отдельный косилочный диск имеет запрограммированный участок излома в предохранительном модуле и отсоединяется от трансмиссии. Осевой винт удерживает косилочный диск в рабочем положении. Двойной радиальный шарикоподшипник со специальным уплотнением гарантирует максимальную долговечность.

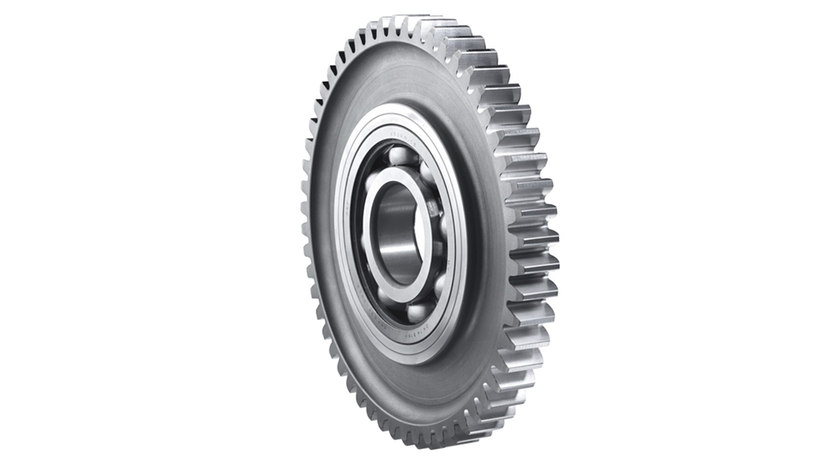

Точность в каждой детали.

Высокоточно отшлифованные сферические шестерни передают усилия еще более эффективно. Ввиду своих размеров их скорость вращения намного ниже, чем у сателлитных колес. Поэтому брус отличается низким уровнем шума и износа.





Износостойкие держатели ножей.

Держатели ножей для защиты имеют с нижней наружной стороны износостойкое вольфрам-карбидное покрытие, подобно используемым в ковшах экскаваторов.

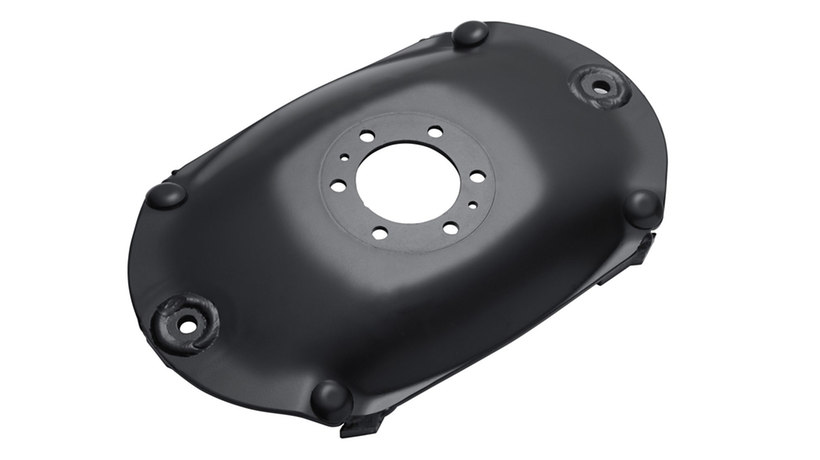

Длительная стабильность: косилочные диски.

Особая форма гарантирует оптимальный поток массы и высочайшую износостойкость. Для защиты наклонных поверхностей предусмотрены дополнительные изнашивающиеся пальцы.



Движение без помех.

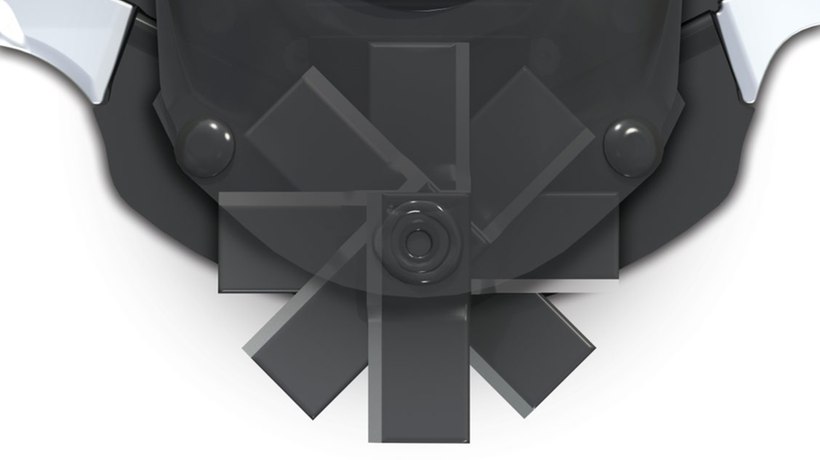

Долго сохраняющие остроту и безопасные: свободно вращающиеся ножи уклоняются от препятствий, никогда не сталкиваются с противоположной стороной и поэтому могут использоваться с двух сторон до замены.

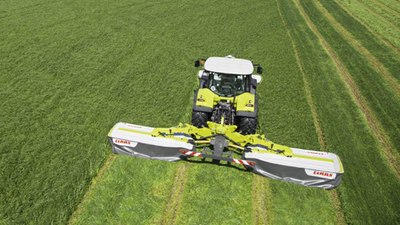

DISCO TREND. МЕНЬШЕ НЕ ЗНАЧИТ ХУЖЕ.

НОВИНКА: теперь в трех вариантах рабочей ширины.

DISCO 9200 TREND (9,10/8,90 м) дополнена двумя моделями 8500 TREND (8,30/8,10 м) и 1100 TREND (9,40–10,70 м). Это расширяет выбор для клиентов, которые ценят простоту управления.

Преимущества TREND:

• ACTIVE FLOAT;
• MAX CUT для высочайшего качества среза;
• Механическая защита от столкновений;
• Механическая блокировка при транспортировке;
• Простая сцепка благодаря направляющим нижних рычагов;
• Опциональные поворотные дисковые дефлекторы валка;
• Подъем на краю поля без терминала и опционально индивидуальный подъем.

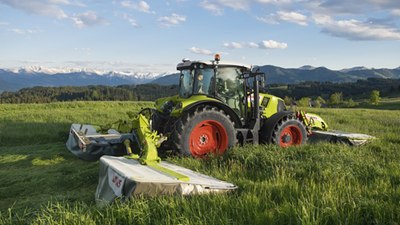

Профессиональная техника всегда к месту.

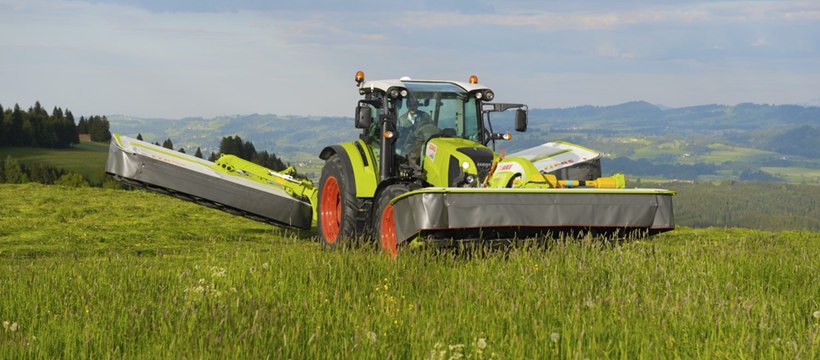

Для предприятий, которые при низком удельном весе делают ставку на полную мощность, DISCO TREND станет идеальной косилкой. Даже если в наличии легкий трактор, такой как ARION 430, базовая модель позволяет сделать шаг в направлении широкозахватной техники. Да и сочетание с более мощными тракторами позволяет полностью использовать весь потенциал DISCO TREND. В легких моделях DISCO TREND используются такие же качественные детали, что и в других широкозахватных косилках.

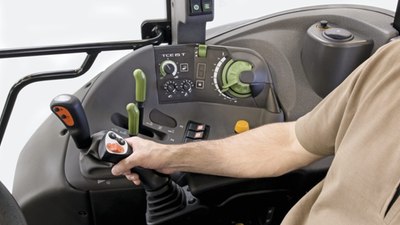

Используйте интеллектуальные возможности трактора.

DISCO TREND для управления не требуется терминал, вместо этого управлять косилкой можно легко и просто с помощью секций гидрораспределителя трактора. В базовой версии вполне достаточно двух секций простого действия. Наличие опционального трехходового крана и дополнительной секции гидрораспределителя позволяет интегрировать функцию подъема в систему управления разворота на краю поля и таким образом использовать интеллектуальные возможности трактора. При этом подъем будет осуществляться с помощью установленных на тракторе секций гидрораспределителя, что очень удобно.

Простая и функциональная конструкция с применением деталей привычно высокого для CLAAS качества.

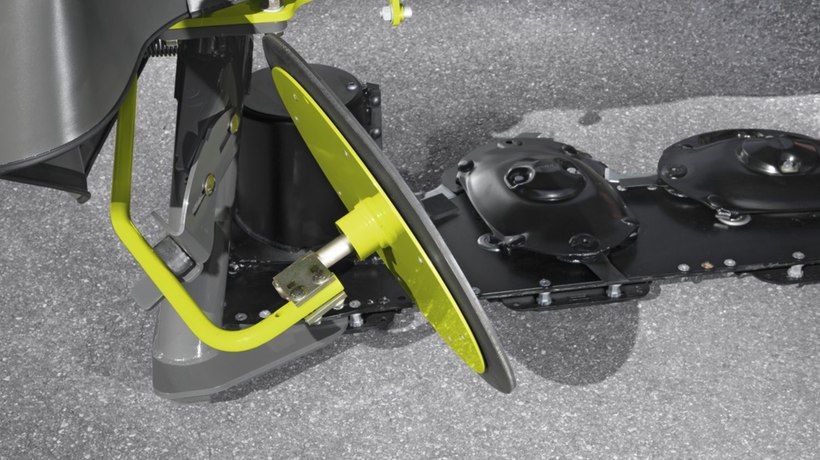

Опциональные поворотные дисковые дефлекторы валка снаружи.

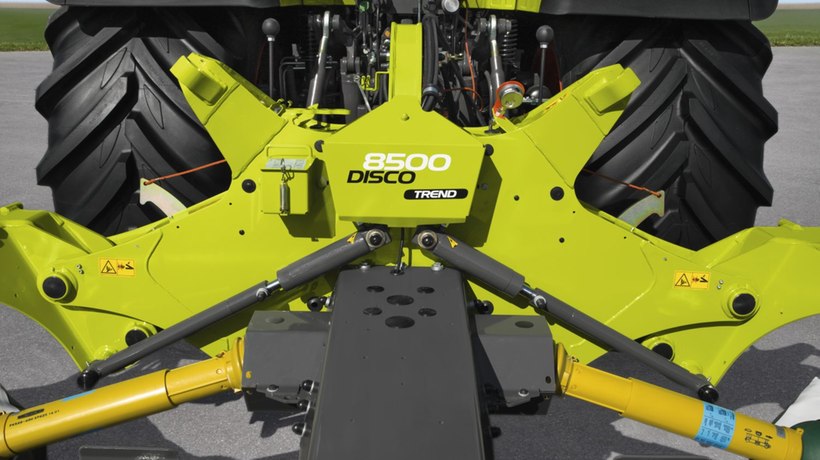

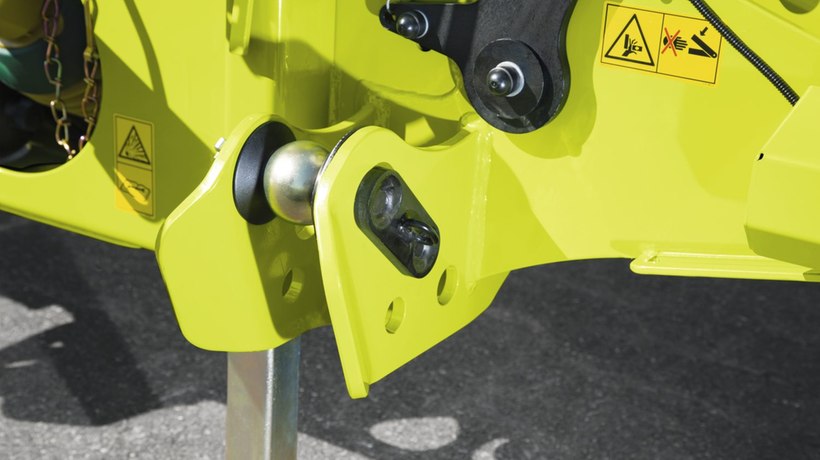

Стыковые накладки нижней тяги для удобной навески.

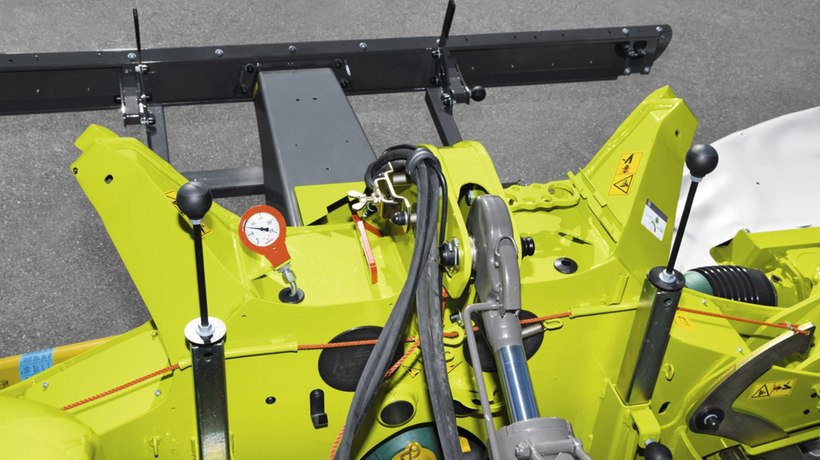

Очень легкий ход ACTIVE FLOAT: манометр для простой регулировки давления прижима обоих косилочных механизмов.







Отщелкивание механической защиты от столкновений: при столкновении секция отклоняется назад и автоматически приподнимается.

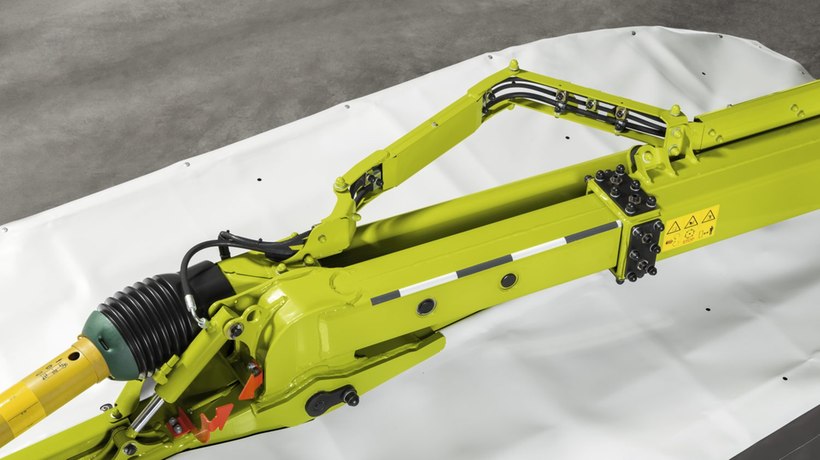

Две телескопические стрелы с гидравлическим управлением с бесступенчатой настройкой для оптимального перехлеста в DISCO 1100 TREND.







Модели1,2 и ширина захвата3	1100 TREND: 9,40-10,70 м4 9200 TREND: 9,10 м / 8,90 м 8500 TREND: 8,30 м / 8,10 м
Обслуживание и управление	Терминал не требуется Секции гидравлики трактора Блок управления 1100 TREND
Противонаездное устройство	Механический, гидравлический (непрерывного действия) в 1100 TREND
Блокировка при транспортировке	Механический, гидравлический в 1100 TREND
Опции передненавесной косилки5	–
Складывание защитного фартука снаружи	Гидравлический в 1100 TREND, механический в 9200 TREND
Ограничение высоты подъема	Механ. (подвижный упор)

¹C = пальцевая плющилка, RC = вальцевая плющилка, без индекса = без плющилки.
²Наличие моделей в зависимости от страны.
³На выбор две позиции отверстий для большей рабочей ширины или большего перекрытия.
⁴Ширина захвата в зависимости от передненавесной косилки.
⁵Опции передненавесной косилки могут использоваться, только если передненавесная косилка оснащена системой ACTIVE FLOAT или гидравлическими защитными фартуками.
