НАВЕСНЫЕ СЕЯЛКИ D9.

Могут применяться отдельно или в комбинации со всеми почвообрабатывающими орудиями при традиционном и мульчированном посеве. Поэтому эти сеялки выборочно оснащаются анкерными сошниками WS либо прикатывающими сошниками RoTeC+-Control.

Сеялка D9 Special с шириной захвата 2,5 и 3 м предусмотрена для средних и малых хозяйств. Такая бюджетная серия даёт возможность также малым хозяйствам и хобби-фермерам работать с качественной техникой AMAZONE. Это значит: никаких компромиссов относительно точности дозирования и заделки семян. Вместимость бункера на D9 Special с шириной захвата 3 м составляет от 450 л до макс. 850 л за счёт установки насадки объёмом 400 л.

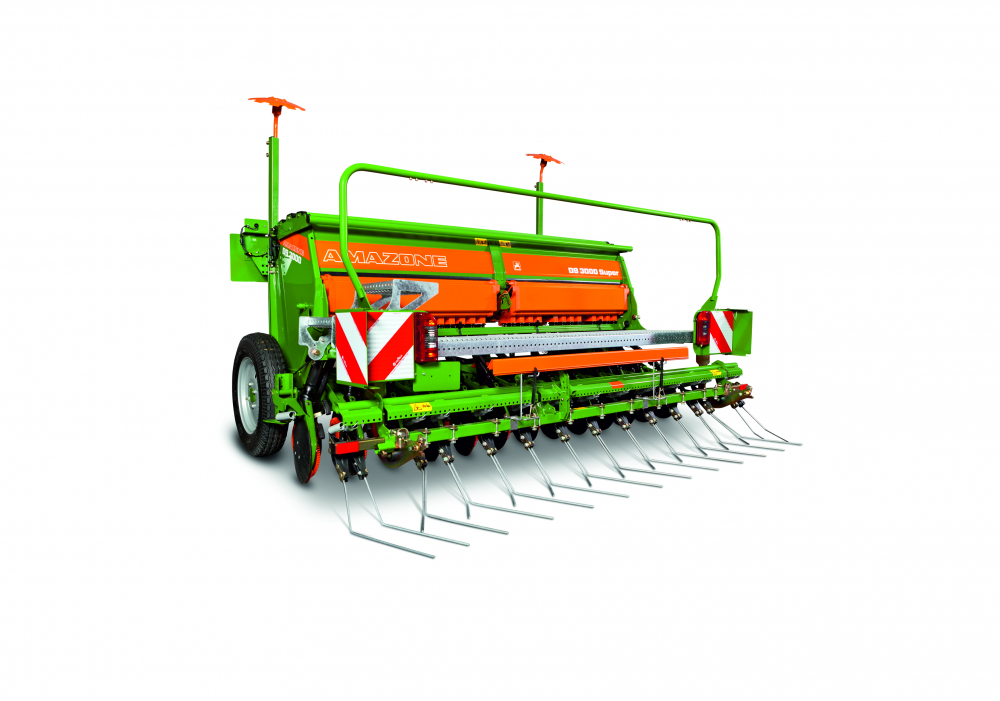

Сеялка D9 Super с шириной захвата 3, 3,5, 4 и 6 м подойдёт средним и крупным хозяйствам.

Со сцепкой-носителем возможна ширина захвата сеялки D9 Super 9 и 12 м. Благодаря прочной конструкции сеялки D9 Super можно при ширине захвата 3 м увеличить с помощью насадки объём семенного бункера с 600 л до 1.000 л.

Система AMAZONE ‚‚Huckepack‘‘.

Система AMAZONE ‚‚Huckepack‘‘ позволяет комбинировать D9 Super и D9 Special с ротационной бороной AMAZONE KE и ротационным культиватором AMAZONE KG, оснащёнными катками AMAZONE.
Благодаря такой комбинации можно провести предпосевную подготовку и посев за один проход. В несколько приёмов и без использования инструментов можно отделить сеялку D9 для соло-применения.
Для снижения требуемой подъёмной силы и увеличения клиренса под сошниками сеялка при транспортировке и на развороте подтягивается вперёд с помощью системы AMAZONE „Huckepack“. Наряду с этим имеются также крепления для D9, для жесткого агрегатирования с почвообрабатывающими орудиями.







Семенной бункер.

Большой семенной бункер закрывается прочной крышкой с резиновыми уплотнителями и становится непроницаемым для пыли и дождя. С помощью рукоятки и газового амортизатора можно легко управлять крышкой. За счёт применения бункеров и насадок различного размера можно увеличить общий объём при ширине захвата 3 м от 450 л до 1000 л. Большие ступеньки обеспечивают безопасность при подъёме на лестницу.
Опциональные разделительные стенки препятствуют соскальзыванию посевного материала при движении на крутых склонах.

Дозирование и настройка с высочайшей точностью.

Благодаря редуктору Vario с бесступенчатой регулировкой и плавным режимом работы происходит дозирование нормы высева от 400 кг до 1,5 кг на гектар с максимальной точностью. Разумеется, семена таких культур, как рапс, травы, зерновые, а также бобовые дозируются одинаково точно. Бесступенчатый редуктор Vario не требует технического обслуживания и прост в управлении. Мешалку при посеве рапса можно отключить, вытащив только один фиксатор.
Машина подготавливается к настройке за пару минут.

С точной дозировкой Ваши семена будут цениться на вес золота!

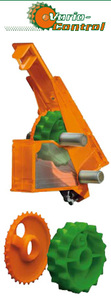

Новая система дозирования оптимизирована по свойствам подачи и продольного распределения. Это стало возможным за счёт комбинации из высевающей катушки Control 80 мм с новым корпусом дозирующей катушки и заслонки. Большой диаметр катушек кулачкового типа способствует разделению семян в системе дозирования. Равномерный привод обеспечивается за счёт бесступенчатого редуктора Vario.
Комбинация из мелкосеменной (оранжевая) и стандартной катушки (зеленая) позволяет высевать от 1,5 до 400 кг/га без замены катушек. Перестановка производится за считанные секунды.
В системе дозирования AMAZONE высевающие катушки заполняются преимущественно сверху, подобно ячейковой катушке. Отклонений между фактической и заданной нормой высева вследствие различного заполнения высевающих катушек больше не наблюдается.













Регулировка нормы высева.

С помощью регулировки нормы высева становится возможным во время движения изменять норму высева в соответствии с почвенными условиями. Гидравлическая регулировка нормы высева подсоединена к гидровыходу вместе с гидросистемой регулирования давления на сошник и штригель, так что при повышении давления на сошник и штригель, например, на суглинистой почве, может возрасти и норма высева. С помощью электронной регулировки нормы высева в комбинации с AMADRILL+ или AMATRON 3 можно увеличить или уменьшить норму высева с произвольными интервалами.



Традиционный и мульчированный посев с механическими посевными комбинациями.

Для посева по вспашке идеально подходит комбинация из ротационной бороны с зубчатым катком и механической сеялки с анкерными сошниками WS.
Ротационная борона обрабатывает и выравнивает почву, в заключение происходит обратное уплотнение зубчатым катком. Так семенное ложе становится оптимально готовым к работе анкерных сошников WS.
Для мульчированного посева рекомендуется комбинация из ротационного культиватора, резино-клинового катка и сеялки с прикатывающими сошниками RoTeC-Control. Ротационный культиватор с „активными“ зубьями разрыхляет твёрдую, плотную почву, выдерживая при этом глубину. Одновременно происходит заделка соломы. За счёт большого расстояния между зубьями смесь почвы с соломой может легко проходить над рабочими органами. Идущая следом планировочная балка выравнивает обработанную поверхность.
Резино-клиновой каток полосами уплотняет почву, так что одна треть почвы уплотняется, а две трети остаются разрыхленными на поверхности. Сошники RoTeC-Control с высокой точностью укладывают посевной материал в уплотнённые полосами борозды.

Roller Drill System RDS – система для улучшения всхожести и повышения урожайности.

1). Контролируемое обратное уплотнение посевной борозды резино-клиновым катком: Для оптимального обеспечения посевного материала водой колёса-катки уплотняют почву полосами непосредственно в посевных рядах.
2). Контролируемая укладка посевного материала сошниками RoTeC-Control: Дисковые сошники RoTeCControl следуют по колее уплотнённых полос особенно плавно, создают оптимальную борозду и укладывают посевной материал на дно борозды.
3). Контролируемое покрытие посевного материала прикатывающей балкой: Прикатывающая балка покрывает рыхлой землёй посевной материал с различной интенсивностью. Прикатывающие каточки дополнительно уплотняют почву поверх посевного материала.

Точная укладка даже на каменистых почвах.

 При наезде на камень сошник RoTeC-Control выглубляется лишь единожды. Сошники с параллелограммной подвеской и жёстко закреплённым каточком на сошнике выглубляются дважды при проходе препятствия.

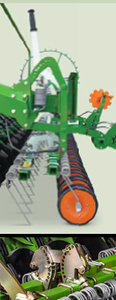

Резино-клиновой каток: целенаправленное обратное уплотнение.

Важнейшей задачей катка является обратное уплотнение. Резино-клиновой каток за счёт резиновых колец образует уплотнённые полосы, в которые укладываются семена. Идущий следом штригель покрывает их рыхлой почвой из неуплотнённого участка.
За счёт полосного уплотнения растения находят соответствующее актуальным погодным условиям состояние почвы, тем самым отвечая требованиям для быстрого появления равномерных всходов.
Поэтому резино-клиновой каток является своего рода гарантией для проведения посева точно в срок.

Колёса-катки оставляют за собой гомогенные уплотнённые полосы без следов шин. В отличие от катков с другим профилем они имеют важный плюс, прежде всего, из-за влияния на плавность хода высевающих сошников.

Заделка семян дисковым сошником RoTeC-Control при традиционном и мульчированном посеве для всех посевных комбинаций.

Сошники RoTeC-Control работают без износа. Они не засоряются даже при большом количестве соломы и растительных остатков. Образование посевной борозды и оптимальная подача семян в почву происходит с одной стороны за счёт высевающих дисков, с другой – за счёт бороздоуплотнителя. Эластичные диски из полимера препятствуют прилипанию почвы к высевающему диску, также формируют борозду и точно выдерживают заданную глубину посева.









RoTeC: Зарекомендовал себя более 300.000 раз!

Очень равномерное и контролируемое ведение по глубине сошника RoTeC-Control достигается опорным каточком Control 10 с опорной поверхностью 10 мм или опорным каточком Control 25 с опорной поверхностью 25 мм. В данном случае ведение по глубине осуществляется опорным каточком, расположенным непосредственно на сошнике, что даёт большую точность при посеве, чем сошники с вынесенными назад опорными каточками с жёстким креплением к сошнику. За счёт опорных каточков основная настройка глубины посева происходит быстро, комфортно, через давление на сошник. При необходимости можно без инструментов выбрать между 3 позициями с помощью рычага на высевающем сошнике.
Давление на сошник RoTeC-Control может достигать 35 кг. Здесь фактически действенное давление на сошник у AMAZONE сравнительно выше, потому что давление распределяется не на сошник и задний каточек, а исключительно на сошник. При посеве рапса или мелкосемянных культур в засушливых условиях можно без проблем сеять даже при низком давлении на сошник.
В зависимости от типа машины междурядье составляет от 12,5 см до 16,6 см.



Качество и надёжность.

• высевающего диска из высокопрочной бористой стали
• малого угла атаки для меньшего колебания почвы
• износостойких полимерных дисков в качестве опорного каточка и чистика

Большое расстояние между передним и задним рядами сошников обеспечивает посев без засорения даже при большом количестве соломы.
С одним режущим диском на сошник AMAZONE гарантирует прохождение материала между сошниками без забивания с междурядьем 12,5 см при мульчированном посеве на высокой скорости.

Анкерный сошник WS.

Сошник WS идеально подходит для традиционного посева или при малом количестве соломы, например, по рапсу или свекле. Бороздоуплотнитель выполнен из прочного чугуна, который имеет невероятно долгий срок службы. Для больших хозяйств с агрессивными почвами при износе бороздоуплотнителя возможна быстрая замена посредством ослабления всего одного крепления.
3-хрядное расположение и большое расстояние между рядами предотвращают засорение в зоне сошников. Специальная воронка в сошнике обеспечивает подачу посевного материала до самого кончика бороздоуплотнителя. Крышка предотвращает забивание сошника при заглублении посевной машины.
В зависимости от типа машины междурядье составляет от 12 до 16,6 см (см. технические характеристики).

Cпециальный наконечник.

Для очень поверхностной укладки семян на лёгких почвах или при мульчированном посеве с небольшим количеством соломы разработан специальный наконечник. Его можно легко заменить на обычный наконечник сошника WS.

Изменение давления на сошник.

Давление на сошник у механических сеялок регулируется либо механически, либо гидравлически.

Пальцевой штригель – прочно и экономно.

Пальцевой штригель используется преимущественно совместно с сошниками WS. Он является недорогой, щадящей почву альтернативой при отсутствии соломы или небольшом её количестве.
Крепление штригеля имеет интегрированную защиту от движения задним ходом и предотвращает тем самым повреждения штригеля при случайном скатывании машины назад.









Штригель Exakt для закрытия открытых посевных борозд и для планировки работает без забивания даже при большом скоплении соломы. Благодаря отдельно расположенным подвижным элементам штригель копирует рельеф почвы и способствует равномерному покрытию семян как с большим количеством соломы, так и вовсе без неё.
Давление на штригель регулируется механически через маску с отверстиями. При гидравлическом изменении давления на штригель заранее устанавливается минимальное и максимальное значение путём вставки болта. Так, во время движения можно с помощью всего лишь одного регулирующего клапана одновременно адаптировать давление на штригель и сошник к переменным почвенным условиям.
В сочетании с сошником RoTeC pro можно использовать и штригель Exakt S толщиной 15 мм. Он малоизнашиваемый и обеспечивает отличное покрытие посевного материала даже в самых тяжелых условиях.

Дополнительное уплотнение прикатывающей балкой.

Прикатывающая балка дополнительно уплотняет почву поверх посевной борозды. Это рекомендуется особенно на рыхлых, сухих почвах при посеве яровых или рапса. В результате образуется противоэрозионный волнообразный профиль почвы. Регулируемая независимо от давления на сошник прикатывающая балка может следовать по контуру поля в диапазоне ± 100 мм.

Изменение давления на каточек.

Штригель Exakt бесступенчато регулируется с помощью винтовых тяг. Централизованная настройка прикатывающей балки осуществляется путем смещения балки с предохранительным механизмом. Так, можно очень гибко изменить интенсивность силы прикатывания или же полностью убрать давление с прикатывающей балки. Прикатывающие каточки можно до конца приподнять, например, при влажных условиях на озимых. Пальцевой загортач можно точно настроить с помощью маски с отверстиями.



















Маркёры для D9.

Маркёры на D9 Special поднимаются в горизонтальное положение и опускаются посредством гидравлических механизмов автоматического переключения. Управление осуществляется гидровыходом простого действия, который позволяет при каждом переключении вести учёт ритма технологической колеи.
Гидроцилиндры приводят маркёры сеялки D9 Super из рабочего положения в вертикальное транспортное. Так можно провести посев по краям поля или объехать препятствия. При переключении маркёров автоматически срабатывает механизм технологической колеи, если таковая необходима в соответствии с выбранным ритмом. Маркёры на D9 Super защищены срезными болтами от повреждений.











Сеялка D9 60 Super с шириной захвата 6 м.

Сеялка D9 60 Super с шириной захвата 6 м состоит из двух 3-хметровых сеялок, которые закреплены на сцепке-носителе большими резиновыми колёсами. Так создаётся недорогая высокопроизводительная сеялка. На лёгких, менее плотных почвах возможно вместо двух больших колёс смонтировать четыре. Компактная конструкция позволяет агрегатировать трёхточечную соло-сеялку с трактором мощностью 130 кВт (180 л.с.).

Убедительные машины для больших площадей.

Сеялка D9 12000 2T – это прицепная комбинация из трёх D9 4000 Super, т. е. общая ширина захвата 12 м. Каждая сеялка в отдельности имеет своё собственное шасси и, тем самым, проявляет особую гибкость даже на экстремальных неровностях почвы. Сцепка-носитель агрегатируется с тракторами мощностью от 180 кВт (240 л.с.).
Сеялка D9 9000 2T с шириной захвата 9 м состоит из трёх сеялок D9 3000 Super. Для транспортировки и разворота на краю поля все три сеялки приподнимаются с помощью системы „Huckepack“. При транспортировке боковые сеялки складываются. В сложенном положении транспортная ширина составляет около 6 метров.
Три сеялки D9 Super могут применяться также и по отдельности. Сцепки-носители KR 12002 и KR 9002 предлагают многосторонние возможности использования и поэтому их применение особенно рентабельно. Альтернативно сцепка-носитель может оснащаться сеялкой D9, сеялкой точного высева ED или компактной дисковой бороной Catros.
