ХАРАКТЕРИСТИКИ
| Мощность двигателя: | до 427 л.с | |
| Объем бункера: | до 12 000 куб.м |
- Высокопроизводительная система обмолота APS HYBRID
- Высокая эффективность сепарации
- Экономичные двигатели Cummins мощностью до 427 л. с.
- Объем бункера до 12 000 л
Технические характеристики
Какие производительность сепарации и мощность двигателя вам требуются? Производительность TRION 700 можно точно адаптировать к вашим условиям работы.
| TRION | Ширина МСУ (мм) | Роторы (количество) | Зерновой бункер (л) | Двигатель | Макс. мощность двигателя (ECE R 120) (кВт/л. с.) |
|---|---|---|---|---|---|
| 750 | 1420 | 2 | 12000 | Cummins / QSL9 | 314/427 |
| 750 TERRA TRAC | 1420 | 2 | 12000 | Cummins / QSL9 | 314/427 |
| 730 | 1420 | 1 | 12000 / 11000 | Cummins / QSL9 | 300/408 |
| 730 TERRA TRAC | 1420 | 1 | 12000 / 11000 | Cummins / QSL9 | 300/408 |
| 720 | 1420 | 1 | 12000 / 10500 | Cummins / QSL9 | 270/367 |
| 710 | 1420 | 1 | 10500 / 9000 | Cummins / QSL9 | 240/326 |

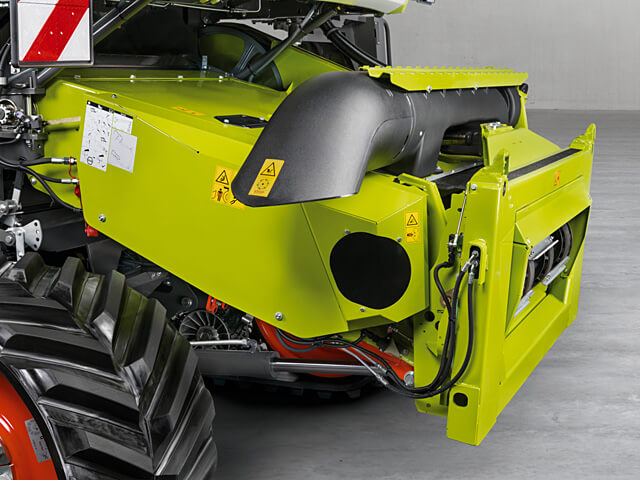

Удобная регулировка.
С помощью многофункционального джойстика в кабине можно плавно гидравлически регулировать угол среза камеры HP в диапазоне от −8° до +11° — на полном ходу с установленной приставкой. В CEBIS можно сохранить угол среза для каждой из четырех вариантов высоты среза по отдельности. Это позволяет быстро и просто реагировать на разные культуры, зерновые или условия местности.
V-образная наклонная камера.
V-образная наклонная камера позволяет быстро механически регулировать угол среза даже с установленной приставкой. За счет этого можно убирать полеглые зерновые, сою и траву с меньшим наклоном для облегчения перемещения и сокращения потерь. V-образная наклонная камера в заводской комплектации поставляется с цепным или пластинчато-ременным транспортером, а также с открытым или закрытым передним плавающим валом.
Прямолинейный поток растительной массы обеспечивает экономию топлива.
https://youtu.be/QVVGkbs22HA
В системе обмолота APS HYBRID барабан-ускоритель диаметром 450 мм запускает эффективный процесс обмолота, который обеспечивает максимальную производительность. Барабан значительно увеличивает скорость потока растительной массы с 3 до 20 м/с.
Предварительное ускорение потока растительной массы обеспечивает максимальную эффективность всех последующих процессов. Происходит разделение растительной массы. Поток растительной массы движется равномернее и на 33% быстрее. Высокие центробежные силы значительно повышают эффективность сепарации зерна на всех поверхностях дек. До 30% зерна сепарируется уже на предварительной деке под ускорителем. Это существенно разгружает основную деку.
Таким образом, сепарация зерна осуществляется еще до молотильного барабана. Это обеспечивает повышение производительности на 20% при неизменном расходе топлива.
ROTO PLUS добивается всего.
https://youtu.be/XB2w3jidc2o
Принцип действия ROTO PLUS прост, но эффективен. Эксцентрично расположенные высокопроизводительные роторы ROTO PLUS создают большие центробежные силы, которые обеспечивают отделение оставшихся зерен от соломы. Благодаря наличию отдельной скатной доски ворох зерна, соломы и половы сначала попадает на подготовительное днище и лишь затем через продуваемые каскады на решетный стан. Это позволяет значительно снизить нагрузку на решетный стан.
TRION 750 с двумя роторами.
Равномерная подача системой APS создает идеальные условия для системы сепарации остаточного зерна ROTO PLUS. Отбойный битер системы APS разделяет солому на два потока и подает их на оба противоходных высокопроизводительных ротора в TRION 750. Диаметр ротора 445 мм и его длина 4 200 мм обеспечивают очень большую площадь сепарации.
TRION 730/720 с одним ротором.
В моделях TRION 730/720 один ротор диаметром 570 мм используется для сепарации остаточного зерна. Бесступенчатая регулировка частоты вращения одного ротора, как и в случае с двумя ротора, выполняется с помощью CEBIS.
Интенсивная очистка.
https://youtu.be/3eQKOjWgOdE
Чистое зерно стоит денег. Система очистки JET STREAM с гидравлическим вариатором вентилятора и мощной системой возврата на домолот специально адаптирована к системе сепарации остаточного зерна ROTO PLUS. Интенсивная продувка каскадов обеспечивает эффективную предварительную очистку.
Системой JET STREAM можно удобно управлять прямо из кабины. Ручная регулировка не требуется. При необходимости системой очистки JET STREAM можно управлять автоматически с помощью CEMOS AUTO CLEANING.
Превосходная переработка соломы.
Три привода измельчителя соломы. Имеются два привода измельчителя соломы с ручной регулировкой частоты вращения измельчителя. Исполнение Basic работает с постоянной частотой вращения, в исполнении Comfort можно выбирать два варианта скорости посредством перекладывания приводного ремня. В исполнении Comfort Plus регулировка частоты вращения выполняется с помощью муфты с ручным управлением без перекладывания приводного ремня. Это является преимуществом в случае частой смены культур. При укладке в валок нейтральное положение у всех трех приводов измельчителя соломы экономит топливо и снижает износ.
Точный радиальный распределитель. Радиальный распределитель от CLAAS обеспечивает точное распределение соломы — даже в случае ее большого количества, сильного бокового ветра или уклона. Два ротора встречного вращения работают с постоянной скоростью. Как измельченный материал, так и полова, полученные в процессе очистки, захватываются непосредственно в движении, дополнительно ускоряются и равномерно распределяются по всей ширине захвата.
Дефлекторный распределитель соломы с шириной захвата до 7,70 м. Из роторов солома подается непосредственно на измельчитель, интенсивность работы которого регулируется с учетом условий уборки. STANDARD CUT с 52 ножами, SPECIAL CUT с 72 ножами с двухсторонней заточкой и противорезом с механической регулировкой обеспечивают нужный срез. Дефлекторные распределители соломы можно регулировать без использования инструментов. Ручная или гидравлическая регулировка ширины и направления разбрасывания выполняется в CEBIS.
Точная загрузка.
https://youtu.be/2ZncLx4Bv5M

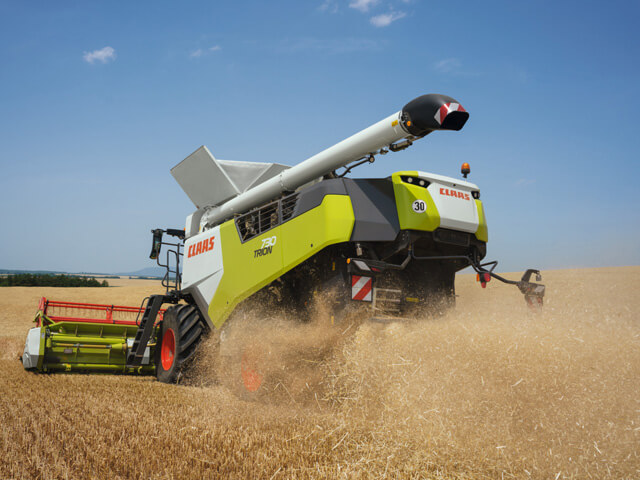

Выгрузной шнек с поворотным лотком. Угол поворота шнека в 105° обеспечивает отличный обзор процесса выгрузки бункера. Его длину можно адаптировать к ширине жатки. Поворотный лоток на конце шнека адаптирует точку попадания в транспорт. Ее можно регулировать с помощью многофункционального джойстика CMOTION, она облегчает более точную загрузку транспорта.
Быстрая смена культур.
Легко и без использования инструментов. С TRION вы экономите много времени при смене культур. Переналадка всей машины выполняется легко и просто, а регулировка частоты вращения — даже без использования инструментов. Адаптация 63% площади деки выполняется с помощью рычага.
Регулировка наклонной камеры. Высота нижнего вала регулируется без использования инструмента. Подходящее положение маркируется наклейкой.

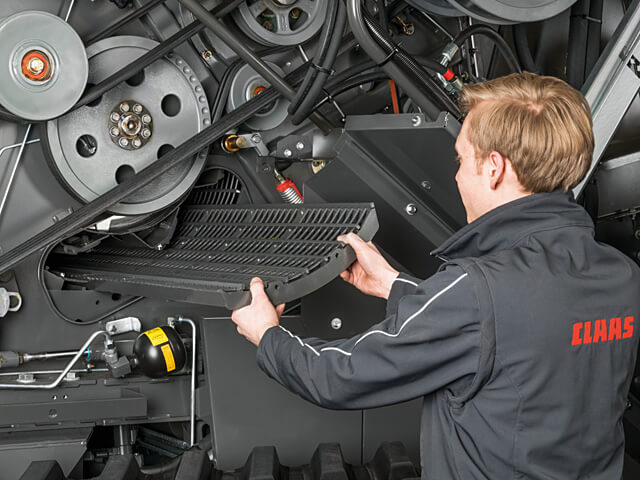

Переналадка системы обмолота. Замена сегментов предварительной деки выполняется через камнеуловитель. Сегмент основной деки занимает 63% от основной деки. После уборки зерновых TRION уже готов к уборке кукурузы.
Переключение частоты вращения. Ручное переключение диапазонов частоты вращения редуктора молотильного барабана выполняется с помощью гидравлического клапана. Доступны два разных диапазона. Они имеют однозначную маркировку на клапане переключения.
Настройка системы переработки соломы. Регулировка частоты вращения радиального распределителя и измельчителя соломы выполняется легко и просто. Для регулировки частоты вращения измельчителя соломы не требуются инструменты. В заводской комплектации он может быть оснащен универсальными ножами, которые подходят как для зерновых, так и для кукурузы.
Частота вращения распределителя половы регулируется индивидуально. Распределительные пластины легко настраиваются для адаптации к нужной ширине разбрасывания. Регулировка противорезов и днища измельчителя также выполняется без использования инструментов. Благодаря удобному доступу к зерновому бункеру также обеспечивается быстрая регулировка щитков бункера.
Уборка семян трав. Семенники трав и мелкое зерно — это очень легкая масса. В этом случае важное значение имеет регулировка частоты вращения вентилятора. Двухступенчатый привод имеет два диапазона частоты вращения, которые можно регулировать с помощью быстрозажимного приспособления и посредством перекладывания приводного ремня. Для бункера предусмотрено устройство для облегчения выгрузки, чтобы в нем не возникало зависание зерна.
Очистка машины. Для уборки посевного материала или в конце сезона требуется полная очистка машины. TRION обеспечивает неограниченный доступ ко всем компонентам. На системе обмолота с двух сторон машины имеются большие отверстия для техобслуживания. Вокруг решетного стана, роторов и зернового бункера также имеется достаточно свободного пространства для выполнения работ по очистке.

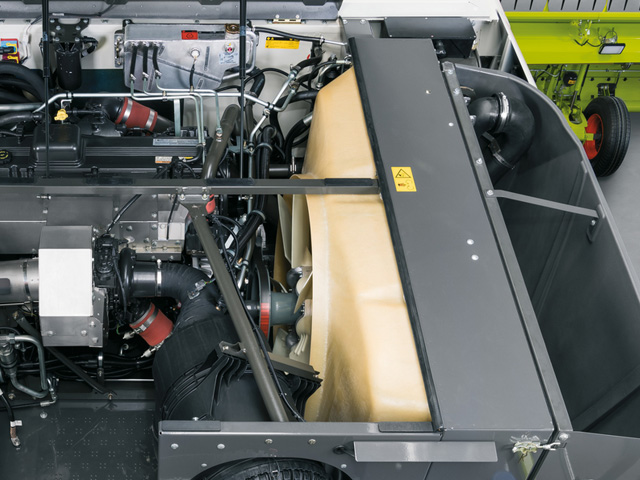

Большой запас мощности.
Компания Cummins, выпускающая более 1,4 млн двигателей в год, является крупнейшим независимым мировым производителем двигателей. Двигатели Cummins используются более чем в 1 000 000 сельскохозяйственных машин по всему миру. Диапазон мощности простирается от 55 до 4400 л. с. Во всех моделях TRION 700 используется двигатель Cummins L9. Этот мощный двигатель соответствует требованиям норм токсичности ОГ Stage V и отличается высоким крутящим моментом и эффективной передачей усилия.
- 6-цилиндровый рядный двигатель с рабочим объемом 8,9 л
- Мощность от 270 кВт / 367 л. с. до 320 кВт / 435 л. с.
- Сниженная номинальная частота вращения: 1900 об/мин
- Технология впрыска Common-Rail с нормой токсичности ОГ Stage V

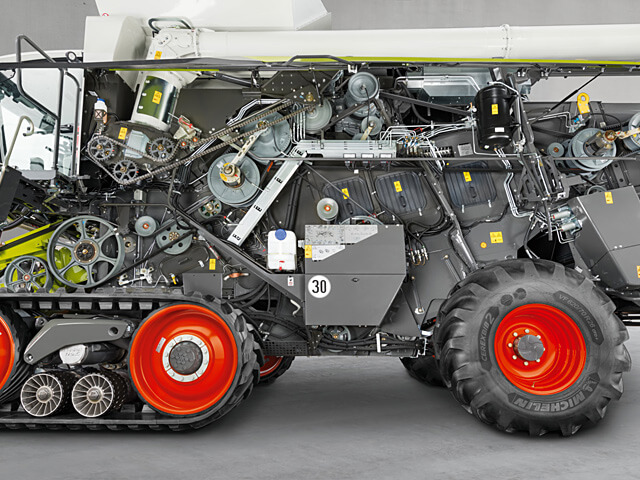

Долговечные приводы.
Эффективная передача усилия осуществляется посредством ременных приводов. Приводы отличаются низким уровнем шума и износа. Все компоненты привода рассчитаны на долгий срок службы.
- Сухая муфта с гидравлическим управлением
- Унифицированные, не требующие техобслуживания устройства для натяжения ремней
- На шесть ремней меньше
- Улучшенная передача усилия
- Низкая стоимость обслуживания

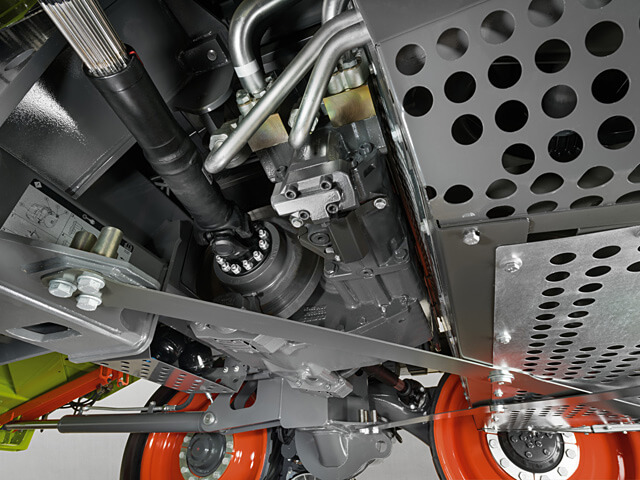

Гидрообъемный привод ходовой части до 30 км/ч.
Все модели TRION 700 оснащены гидрообъемным двухступенчатым приводом, который можно легко переключать с помощью рычага или кнопок на подлокотнике. Высокий КПД привода обеспечивает экономию энергии, которую могут использовать остальные системы машины.
Удобство и экономичность.
- Сниженный износ приводных компонентов обеспечивает уменьшение затрат на техобслуживание и увеличение срока службы.
- Движение является плавным и сбалансированным. Комфортное вождение положительно сказывается на производительности.
- Высокий КПД обеспечивает экономию топлива.
Гидрообъемный привод ходовой части до 30 км/ч.
Все модели TRION 700 оснащены гидрообъемным двухступенчатым приводом, который можно легко переключать с помощью рычага или кнопок на подлокотнике. Высокий КПД привода обеспечивает экономию энергии, которую могут использовать остальные системы машины.
Удобство и экономичность.
- Сниженный износ приводных компонентов обеспечивает уменьшение затрат на техобслуживание и увеличение срока службы.
- Движение является плавным и сбалансированным. Комфортное вождение положительно сказывается на производительности.
- Высокий КПД обеспечивает экономию топлива.
Комфорт повышает работоспособность.
https://youtu.be/GDaxoap7Kog
Все в соответствии с пожеланиями заказчика. При разработке нового комбайна мы всегда подвергаем испытаниям концепцию кабины. В этом нам помогают механизаторы по всему миру. Вместе с ними мы принимаем важные решения, касающиеся комфортабельности и управления. Проверенное продолжает использоваться, хорошее улучшается, новое испытывается.
Новинки CLAAS в TRION порадуют наших клиентов: кондиционер с совершенно новой системой подачи воздуха, большие отсеки для хранения, холодильник объемом 30 л с активным охлаждением для напитков или яркий дисплей CEBIS с высоким разрешением. Многое уже знакомо нашим клиентам, например непревзойденная комфортабельность CLAAS или «умная» концепция управления, которая обеспечивает удобный доступ ко всем функциям машины.

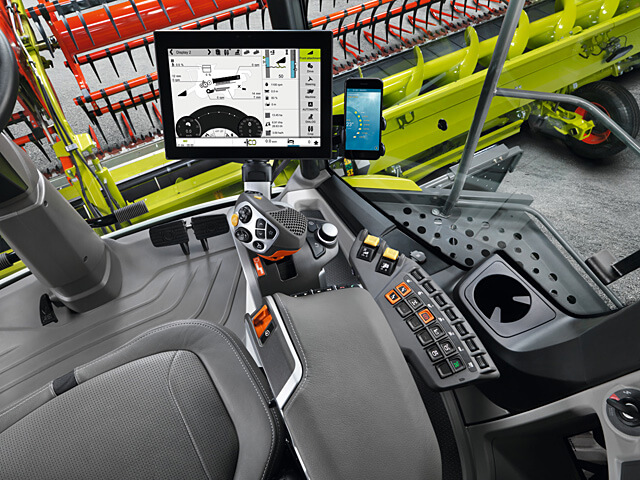

Мгновенная помощь.
- В зависимости от предпочтений механизатор может настроить TRION тремя способами: с помощью сенсорного экрана CEBIS, поворотно-нажимного переключателя CEBIS или напрямую с помощью переключателей.
- При использовании прямого управления открывается диалоговое окно в CEBIS.
- Для ввода точных значений имеется цифровой блок.
- Все параметры можно изменять в CEBIS с помощью круговых и ползунковых регуляторов.
- Все функции систем помощи механизатору CEMOS AUTOMATIC и CEMOS DIALOG встроены в CEBIS.
- Семь избранных настроек можно вызывать прямо на рычаге управления CMOTION.
