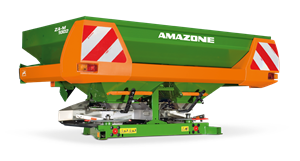

ZA-M

Навесной распределитель удобрений ZA-M, с объёмом бункера до 3.000 л и шириной захвата 36 м является идеальной машиной для сельскохозяйственных предприятий и подрядных организаций, для которых точность и надёжность имеют большое значение. Медленно вращающиеся высокопроизводительные мешалки и низкое число оборотов дисков способствуют равномерному, щадящему потоку удобрений.

Ваши преимущества с первого взгляда

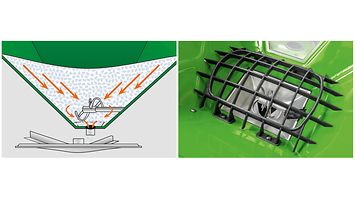

• Двойная воронка с оптимизированной формой бункера для постоянного контроля функций и большей прецизионности
• Мелкоячеистые сетчатые фильтры предотвращают неисправности при распределении и легко складываются и закрепляются для очистки агрегата
• Изготовленная полностью из нержавеющей стали система распределения
• Комфорт и надёжность благодаря простой настройке нормы внесения и ширины захвата с удобным доступом
• Система двойных заслонок для оптимальной регулировки нормы внесения и быстрого открывания и закрывания бункера
• SafetySet с осветительным оборудованием для движения по общественным дорогам, предупреждающими знаками и защитной дугой серийно

Много распределителей, одно семейство – AMAZONE предлагает подходящий распределитель для любых хозяйств!

Преимущества серии:

• SafetySet с осветительным оборудованием для движения по общественным дорогам, предупреждающими знаками и защитной дугой серийно
• Объём бункера можно увеличить за счёт дополнительных насадок
• Комфорт и надёжность благодаря простой и легко доступной настройке нормы внесения и ширины захвата
• Не требующий обслуживания редуктор в масляной ванне с интегрированным предохранительным механизмом - проверен 100.000 раз
• Прочная конструкция рамы и изготовленная полностью из нержавеющей стали система распределения
• Превосходные двойные заслонки для регулировки количества вносимого материала
• Комплект для калибровки и счетный диск серийно
• Держатель шлангов защищает муфты гидровыходов от загрязнения
• Мелкоячеистые сетчатые фильтры предотвращают неисправности при распределении и легко складываются и закрепляются для очистки агрегата

Надставки: возможность быстрого увеличения объёма бункера



Надставка S – узкая надставка
С узкой надставкой S сохраняется малая транспортная ширина. Прямая загрузка из самосвала или из биг-бэгов не представляет проблем.



Надставка L – широкая надставка
Большая загрузочная ширина в 2,76 м обеспечивает безопасность при загрузке широкими ковшами. При применении промышленных погрузчиков большой грузоподъёмности рекомендуется устанавливать широкую надставку L.

ZA-M с гидравлическим управлением заслонками

Навесной распределитель ZA-M с гидравлическим управлением заслонками предлагает простую возможность прямого управления левой и правой запорной заслонкой с помощью двух гидровыходов двойного действия на тракторе.

Посредством регулировочного рычага на левой и правой стороне можно вручную регулировать дозирующие заслонки под выходными отверстиями.

Ваши преимущества:

• Независимое гидравлическое включение заслонок с помощью двух гидровыходов двойного действия
• Предлагается также простой 3-линейный блок в случае, если Ваш трактор не обладает достаточными возможностями для подключения.
• Терминал управления не требуется



Высококачественное многослойное лакокрасочное покрытие

1. Листовая сталь
2. Оцинковка и фосфатирование (кристаллический слой)
3. Катафорезное грунтование
4. Покровный лак



Система распределения из нержавеющей стали

• Высококачественная система из благородной стали
• На распределителях ZA-M вся система распределения изготовлена из нержавеющей стали:
• Воронки со спиральными мешалками
• Все детали основания целиком с дозирующими и гидравлическими заслонками
• Распределительные диски с распределительными лопатками
• Сплошные защитные щитки

 Система SBS – Soft Ballistic System

Идеальная согласованность элементов:

• мешалка
• воронка
• детали основания
• двойные заслонки
• распределительные диски и защитные щитки

 Ваши преимущества:

• Удобство в обслуживании за счет открытой конструкции распределителя
• Безупречное функционирование за счет прочного, не требующего обслуживания редуктора в масляной ванне, цепного привода мешалки из нержавеющей стали, мощных пружин и гидроцилиндров, а также прочной рамы
• Редуктор в масляной ванне
• Надёжность, проверенная десятилетиями
  Редуктор в масляной ванне является неутомимым сердцем двухдискового распределителя AMAZONE. Редукторы AMAZONE доказали свою надёжность 100.000 раз, они не требуют технического обслуживания и оснащены интегрированным предохранительным механизмом.

• Безупречное производство:  активная защита окружающей среды с самого начала
• Экономия энергии за счёт оптимизации технологических процессов в крупносерийном производстве
• Оптимальное использование сырья благодаря применению отрезных и гибочных станков с ЧПУ
• Покраска современным методом электрофореза для надёжной защиты от коррозии (стандарт автомобильной промышленности)



Настройка нормы внесения без инструментов

По данным таблицы распределения предварительно задаются норма внесения и ширина захвата. Шкалы с широким диапазоном помогают точно установить дозирующие заслонки на нужную норму. Настройка может осуществляться вручную на задней стороне или через терминал управления.

За счет открывания и закрывания шиберных заслонок можно задать настроенное значение нормы внесения для распределительных дисков независимо от стороны.

1. Дозирующая заслонка
2. Запорная заслонка



Контроль нормы внесения осуществляется просто с помощью калибровочной пробы для определения свойств материала (сыпучесть, и т. д.).



Настройка ширины захвата

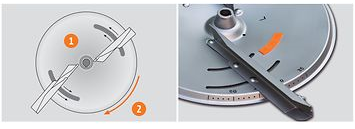

Распределительные диски OmniaSet для максимальной точности
Распределительные диски OmniaSet оснащены поворотными распределительными лопатками и формируют картину распределения особой прецизионности. Чёткая удобная шкала в поле зрения пользователя позволяет легко, точно и без инструментов провести настройку распределительных лопаток. AMAZONE предлагает Вам таблицы распределения для всех сортов удобрений, видов посевного материала и средств против улиток. Распределительные диски OmniaSet полностью изготовлены из нержавеющей стали и легко монтируются.

Для производства высококачественного зерна целесообразно позднее внесение удобрений. С распределительными дисками AMAZONE этот агрометод очень просто реализуется путём откидывания кверху серийных поворотных пластин на распределительных лопатках.

Четыре сектора для оптимального поперечного распределения



Система SBS – Soft Ballistic System

Концепция: бережное отношение к удобрениям для повышения безопасности

Бережная подача:
Частью системы AMAZONE Soft Ballistic System являются элементы мешалки, форма которых обеспечивает равномерный послойный отбор гранул из бункера. Воронкообразного эффекта в центре бункера не создаётся.

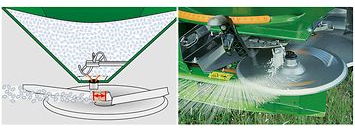

Бережная насыпка:
Насыпка гранул непосредственно на центр распределительного диска весьма благоприятна, ведь окружная скорость дисков в этом секторе очень мала.

Бережный разгон
При частоте вращения дисков 720 об/мин система AMAZONE Soft Ballistic System обеспечивает плавный центробежный разгон гранул. Даже те удобрения, гранулы которых достаточно хрупкие, сохраняют стабильную рассеиваемость.

720 1/мин

Бережный выброс:
С помощью AMAZONE Soft Ballistic System гранулам удобрения придаётся энергии не больше, чем необходимо для оптимальной траектории выброса и точного распределения.

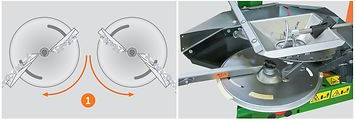

"Пассивное" положение распределительных лопаток 2) Направление вращения

Серийная точность
Для точного распределения и равномерного внесения по всей ширине захвата минеральные удобрения требуют особо бережного отношения. С гранулами, повреждёнными в самом распределителе, надёжного распределения уже не получится. В качестве защитного «пакета» в навесной агрегат ZA-M уже в серийной комплектации встроена система AMAZONE Soft Ballistic System. Мешалка, дозирующие элементы и распределительные диски оптимально адаптированы друг к другу. Это позволяет сберечь удобрения и гарантирует ваши доходы.

Активная защита окружающей среды

Экономичное и экологически рациональное внесение минеральных удобрений требует сознательных действий. Экологически безвредное, согласно новым директивам по охране окружающей среды, внесение удобрений по краю поля невозможно без современных систем пограничного распределения.

Распределение по краям (ориентированное на урожайность)
Граничащий участок относится к сельскохозяйственным угодьям. Здесь допускается, что небольшое количество удобрений может быть выброшено за пределы поля. Заданное количество вносится вплоть до границ поля.

Ширина захвата 2) Половина ширины захвата



Пограничное распределение (ориентированное на экологию)
Если участок граничит с проезжей частью или велосипедной дорожкой, то удобрения ни в коем случае не должны попадать за пределы поля. Для этого дальность выброса адаптируется в комбинации с заслонкой.



Ширина захвата 2) Половина ширины захвата



Распределение вдоль канав (ориентированное на экологию)
Если непосредственно на краю поля имеется поверхностный водоем, то при внесении удобрений, согласно предписаниям, нужно выдерживать определенное расстояние до водоема. Для этого дальность выброса сокращается в комбинации с заслонкой.

Ширина захвата 2) Половина ширины захвата

Пограничное распределение с пограничным щитком
Если первая технологическая колея расположена на краю поля, то пограничное распределение (ориентированное на экологию) осуществляется путем одностороннего отключения веера распределения. За пределы поля удобрения не попадают, во внутренней части поля проводится оптимальное внесение удобрений.



Ширина захвата 2) Половина ширины захвата



Приспособления для пограничного распределения

С приспособлениями для пограничного распределения AMAZONE Вы можете удовлетворить все требования технического регламента по удобрениям.



Диск Tele-Set
За счет замены дисков без инструментов осуществляется переход со стандартного распределения на распределение по краю, границе или вдоль канав.



Щиток для внесения удобрений по краям поля, слева
Складывающийся вручную односторонний щиток для внесения удобрений по краям поля – недорогое решение для распределения по левому краю по направлению движения.

Щиток для внесения удобрений по краям поля, с обеих сторон
Щиток для внесения удобрений по краям поля может быть использован слева, справа или с обеих сторон, чтобы не допустить попадания удобрений на колею. Подходит для различных видов удобрений, а также для технических культур, возможно множество сфер применения. Монтаж и демонтаж щитка проводится вручную, без инструментов, очень легко и быстро.



AMAZONE Limiter: распределение по границе и по краю поля в совершенстве
Limiter – это современная система ограничения распределения, используемая в тех случаях, когда расстояние от края поля до первой технологической колеи находится на половине ширины захвата распределителя удобрений. Эта система служит для распределения по краю, границе и вдоль канав.

Решающее преимущество состоит в том, что с системой Limiter больше не нужно делать остановки, прерывать работу и выходить из кабины трактора.

При распределении по границе и вдоль канав норма внесения может быть уменьшена с помощью компьютера управления EasySet 2.

Устройство Limiter на прочной раме можно перемещать в пределах широкого диапазона перестановки. При этом Limiter устанавливается в нужное положение для распределения по краю, границе или вдоль канав в зависимости от сорта удобрений. Точные данные для этого приводятся в таблице распределения и на наклейке на агрегате. Если устройство Limiter не используется, оно удобно отводится вверх гидравлическим цилиндром.

Limiter дистанционно, из кабины трактора, гидравлически опускается в механизм распределения.

ZA-M Easy со специфическим для машины компьютером управления EasySet 2

Комфортная электрическая настройка и регулировка
Компьютер управления EasySet 2 предлагает возможность автоматической регулировки нормы внесения при изменяющейся скорости движения. Здесь размер выходных отверстий за счет автоматической настройки положения заслонок регулируется таким образом, что норма внесения остается неизменной. Требуется только разъём питания 12 В для компьютера управления. Для передачи сигнала скорости пользователю опционально предлагается использование X-датчика (подсчет импульсов), сигнального кабеля (передача скорости трактора) или GPS-антенны.

Система управления машиной включает также комфортную функцию полуавтоматической калибровки нормы внесения и удаления остатков.

Ваши преимущества:

• Опция регулировки нормы внесения в зависимости от скорости движения
• Комфортное электрическое управление заслонками и изменение нормы внесения из кабины трактора
• Простой компьютер управления без меню, только функциональные клавиши
• Интегрированный счетчик гектаров с общим счетчиком гектаров
• Пограничное распределение с помощью Limiter при дистанционном уменьшении нормы внесения



AmaDos+ – ZA-M с Control-пакетом

Для агрегатов ZA-M с механическим приводом распределительных дисков имеется Control-пакет с AmaDos+ для электронного регулирования нормы внесения в зависимости от скорости движения.

Преимущества использования AmaDos+:

• Предустановленная норма внесения при выборе оптимальной рабочей скорости остаётся всегда постоянной. Это особенно удобно при работе на тракторах с бесступенчатой коробкой передач
• Норму внесения можно изменить со свободно выбираемыми интервалами с одной или обеих сторон
• Норму внесения регулируют надёжные сервоприводы дозирующих заслонок
• Все электронные элементы имеют защиту от водяных брызг и от коррозии
• Скорость движения контролируется датчиками или по сигналу от трактора, передаваемому через розетку
• Простая программа калибровки, автоматический расчёт дозирования
• Возможность расширения для других программ, например, в качестве счётчика гектаров при распределении жидкого навоза, обработке культиватором или скашивании с отдельным датчиком рабочего положения
• Серийный порт для подключения системы документирования, азотных сенсоров и аппликационных карт для дифференцированного внесения удобрений
• Память на 20 заданий

Spreader Application Center: Показательно – более 25 лет

Настройка определяет все!

Новый центр Spreader Application Center от AMAZONE позволяет улучшить качество сервисной поддержки клиентов. Дополнительно к имеющимся сферам – лаборатория удобрений и тестовый павильон – центр Spreader Application Center включает также разделы «Тест и тренинг», «Менеджмент данных», а также «Трансфер знаний».

Последние два понятия сопровождают новое структурирование, с которым учитывается растущая глобализация и цифровизация сельского хозяйства. Целью Spreader Application Center является улучшение качества сервиса для клиентов в области техники для внесения удобрений.



Когда удобрения на вес золота

Сервисная служба по подбору удобрений AMAZONE-DüngeService тесно сотрудничает со всеми известными производителями удобрений – по всему миру, для скорейшего предоставления Вам нужной информации по оптимальным настроечным значениям. AMAZONE во всём мире ассоциируется с точными расчётными таблицами распределения удобрений.



DüngeService – Вы можете с нами связаться:
Служба по подбору удобрений DüngeService не знает границ. И не только географических. И неважно, какой возраст у Вашего распределителя – 1 год или 50 лет, мы всегда окажем Вам компетентную помощь.

• Интернет: www.amazone.de
• E-Mail: duengeservice@amazone.de
• Телефон: +49 (0)5405 501-111
• WhatsApp: +49 (0)175-488 9573



EasyCheck в бесплатном приложении mySpreader: цифровой мобильный контрольный стенд для оптимизации поперечного распределения удобрений
Вместо лотков, как на классическом мобильном контрольном стенде, на EasyCheck требуются всего 16 легких улавливающих резиновых матов и приложение EasyCheck для смартфонов. Улавливающие маты располагаются на определенном расстоянии от технологической колеи. В заключение после распределения на соответствующих колеях делается снимок матов с находящимися на них удобрениями с помощью смартфона. Приложение автоматически сравнивает количество удобрений в отдельных рядах матов и отображает результаты в соответствующем соотношении. Если результат неоптимальный, то приложение автоматически предлагает корректирующую настройку распределителя.

Роликовое транспортное приспособление со стояночным тормозом

Целесообразное дополнительное оборудование: Прочное роликовое приспособление облегчает монтаж и демонтаж распределителя, а также маневрирование во дворе. Ролики быстро снимаются.

Карданный вал «Tele-Space»

Телескопический карданный вал «Tele-Space» сделает осуществление подсоединения и отсоединения распределителя ещё удобней.

Откидной защитный тент

Перед загрузкой откидной защитный тент легко откидывается вверх. Таким образом, распределение удобрений можно продолжать и при плохих погодных условиях.

Фронтальное освещение / интегрированная лестница

Для широкой насадки типа L из-за негабаритной ширины согласно требованиям ПДД необходимо фронтальное освещение. Установленная с левой стороны лестница способствует лучшему обзору бункера и облегчает контроль и очистку.
