ХАРАКТЕРИСТИКИ
| Модель: | Комбинированный агрегат CEUS | |
| Ширина захвата: | 3-7 м | |
| Вид: | комбинированный агрегат | |
| Мощность трактора: | 200-350 л.с. |

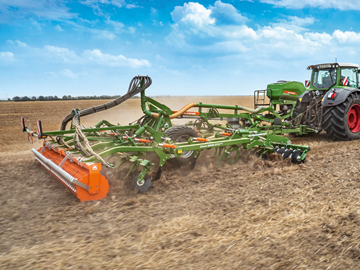

Прицепной комбинированный агрегат Ceus с шириной захвата от 3 м до 7 м подходит, прежде всего, для глубокого рыхления почв, на которых, однако, одновременно нужно провести заделку большого количества органической массы на минимальную глубину. За счет комбинации батареи дисков и секции стоек Ceus объединяет преимущества дисковых борон и культиваторов в одной компактной машине. Ceus можно преимущественно использовать для обработки стерни, а также для основной обработки почвы, глубокого рыхления и предпосевной подготовки.
Ваши преимущества с первого взгляда
- Обработка почвы с поверхностным подрезанием, интенсивным смешиванием и глубоким рыхлением всего за один проход
- Интенсивное перемешивание почвы и надежное ведение по глубине при одновременно низком расходе топлива
- Опциональное применение в виде соло-орудия только с батареей дисков или только с секцией стоек обеспечивает максимальную гибкость при обработке почвы
- Батарея дисков с необслуживаемыми подшипниковыми узлами, предохранительным механизмом в виде пружинных демпферов и индивидуальной подвеской дисков
- Очень хорошие результаты работы даже при тяжелейших условиях за счет высокого усилия срабатывания предохранительных механизмов стоек C-Mix-Super и C-Mix-Ultra
- Высокая маневренность на разворотной полосе и оптимальные ходовые качества на дороге благодаря центральному шасси большого размера
Ceus-TX
AMAZONE предлагает Ceus – машину с жесткой конструкцией также для более мелких хозяйств с тракторами от 150 л.с. Модели Ceus 3000-TX и Ceus 4000-TX оснащены центральным шасси. Благодаря небольшой ширине захвата и расположенному в центре шасси TX они впечатляют не только идеальной картиной обработки, но и высокой маневренностью.
Обзор Ceus-TX:
- Гидравлическая регулировка глубины обработки батареи дисков
- Ручная регулировка глубины обработки секции стоек за счет эксцентрикового болта
- Ведение по глубине осуществляется за счет катка и навески
- Подходящий каток для любых почв

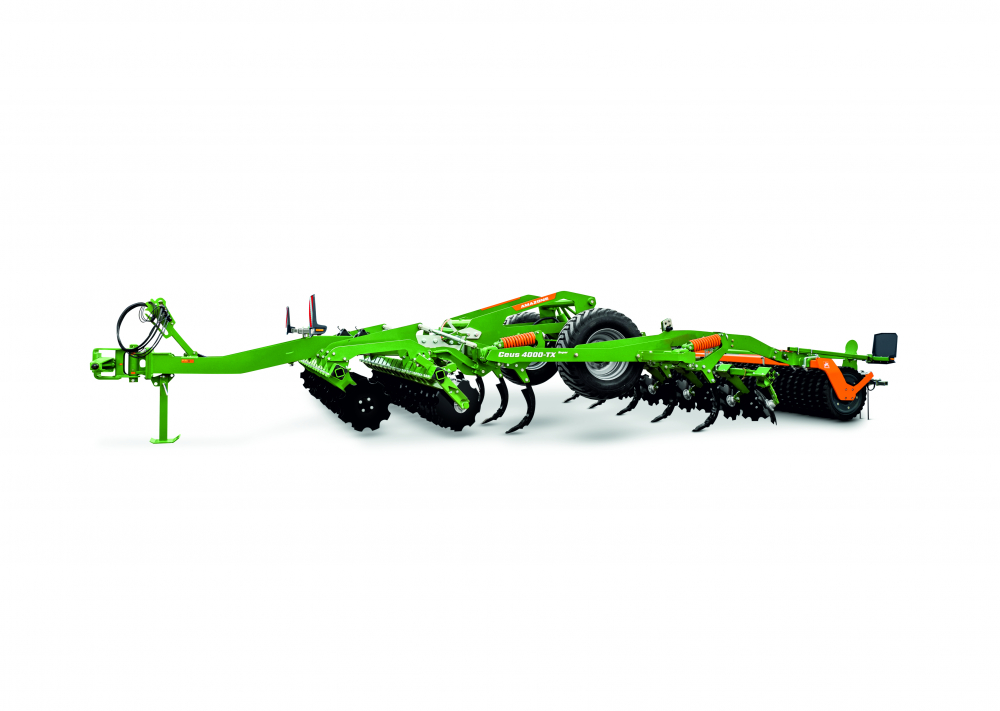

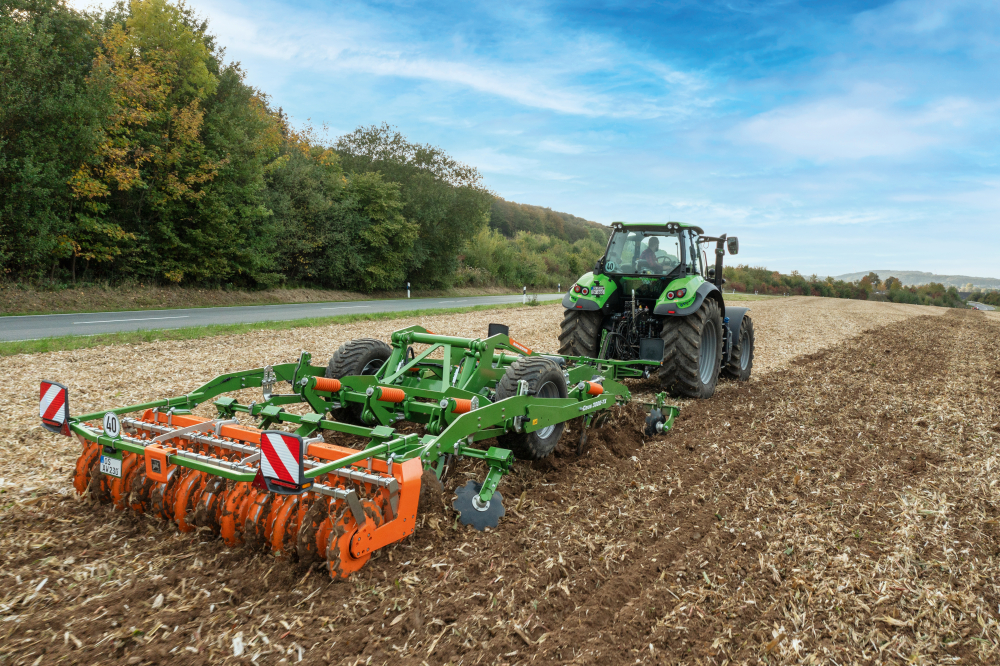

Ceus 3000-TX, ширина захвата 3,0 м
Ceus 4000-TX, ширина захвата 4,0 м
Ceus-2TX
Ceus-2TX с шириной захвата от 4 м до 7 м предназначен для хозяйств с большими площадями, но сжатыми сроками эксплуатации. За счет комбинации батареи дисков и секции стоек Ceus предлагает максимальную действенность при любых условиях. В зависимости от ширины захвата Ceus-2TX требует наличия трактора от 200 л.с. За счет сложенной рамы Ceus может комфортно и быстро двигаться по общественным дорогам.
Обзор Ceus-2TX:
- Гидравлическая регулировка глубины обработки батареи дисков
- Опциональная гидравлическая регулировка глубины обработки секции стоек
- Точное ведение по глубине за счет дышла и катка или дополнительных опорных колес при ширине захвата от 6 м
- Подходящий каток для любых почв
Ceus 4000-2TX, ширина захвата 4,0 м

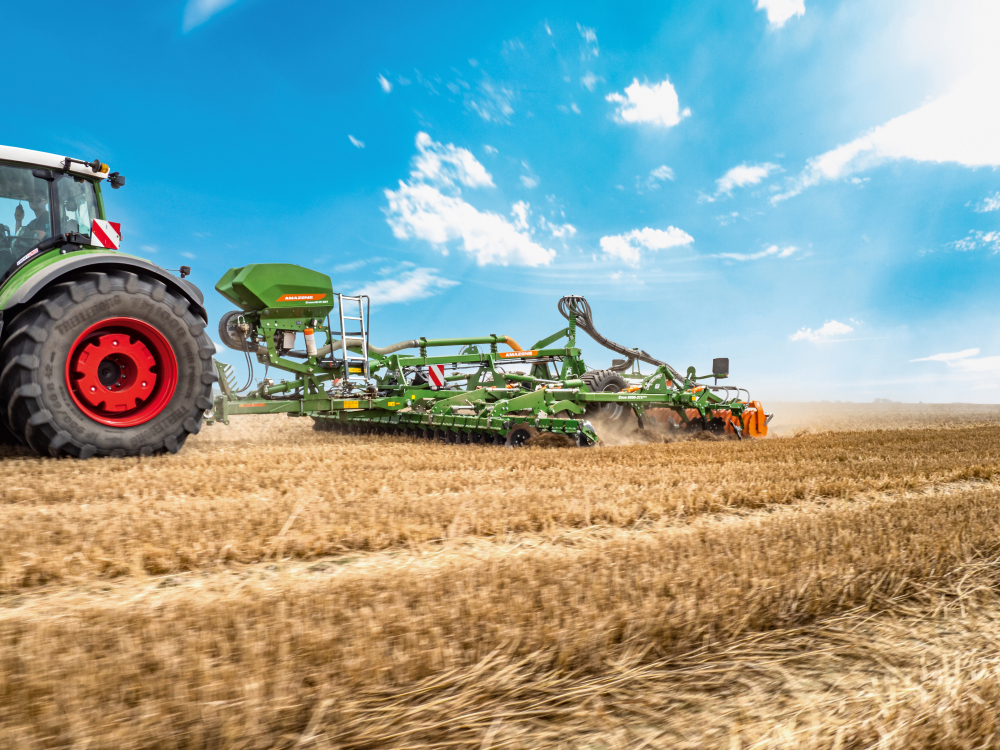

Ceus 5000-2TX, ширина захвата 5,0 м
Ceus 6000-2TX, ширина захвата 6,0 м
Ceus 7000-2TX, ширина захвата 7,0 м
Несколько рабочих операций за один проход
Прицепной комбинированный агрегат позволяет совместить несколько операций за один проход по полю. Так, например, расположенные спереди батареи вырезных дисков диаметром 510 мм позволяют произвести поверхностную обработку на глубину от 5 до 14 см.
Расположенные позади стойки культиватора C-Mix обеспечивают рыхление на глубину до 35 см. Одновременно с этим во время обработки самозаглубление стоек культиватора усиливает эффект резки батарей дисков.
Система в сравнении с культиватором
Ceus – это универсальная машина для обработки почвы. Система Ceus отличается от обычного культиватора. При сравнении обоих орудий Ceus проявляет свои сильные стороны, прежде всего, при интенсивном смешивании. Именно на площадях с большим количеством органической массы передняя батарея дисков обеспечивает оптимальное распределение и смешивание.
Также впечатляет низкая тяговая потребность Ceus при глубоком рыхлении благодаря большему расстоянию между стойками. За счет передней батареи дисков Ceus работает с большим расстоянием между стойками, без необходимости компромиссов при интенсивном смешивании.
- Передняя батарея дисков
- Органическая масса интенсивно измельчается и перемешивается
- Быстрое стимулирование минерализации
- В случаях, когда проводится только глубокое рыхление, батарея дисков при максимальной глубине обработки секции стоек может быть приподнята для полного прекращения ее работы

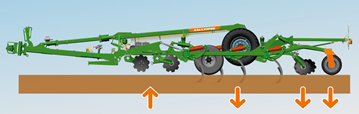

Работа с батареей дисков, но без секции стоек
- Секция стоек
- Идущая следом секция стоек обеспечивает рыхление глубоких слоев почвы до 35 см
- Гибкая настройка глубины обработки позволяет также поверхностную обработку стойками почти под батареей дисков
- Для поверхностного срезания можно работать также без секции стоек

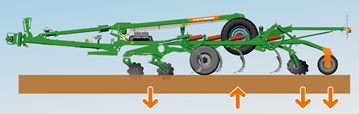

Работа с секцией стоек, но без батареи дисков
- Комбинация показывает различия
- Благодаря комбинации батареи дисков и секции стоек чрезвычайно надежная и экономически выгодная эксплуатация при обработке почвы в сжатые сроки
- Безупречная обработка почвенного горизонта благодаря комбинации батареи дисков и секции стоек

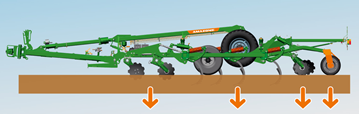

Ceus с батареей дисков и секцией стоек в рабочем положении
Комфортная регулировка глубины обработки
Глубина обработки передней батареи дисков на Ceus-TX и Ceus-2TX всегда регулируется комфортно, гидравлически. Даже секция стоек и выравнивающий элемент на Ceus-2TX могут быть оснащены функцией гидравлической регулировки глубины обработки. Гидравлическая настройка секции стоек возможна и при работе без катка. Альтернативно настройка секции стоек и выравнивающего элемента может осуществляться механически, с помощью рукояток. Для Ceus-TX с жесткой конструкцией предлагается только механическая регулировка глубины обработки секции стоек.

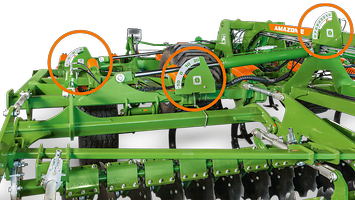

Индикация глубины обработки трех единиц рабочих органов наглядно
Работа без катка
При переувлажнении Ceus-2TX может использоваться и без катка. При этом задняя часть агрегата по глубине ведется не катком, а транспортным шасси. При помощи стоек, следующих вслед колес транспортного шасси, след от колес вновь разрыхляется.
Комфортные откидные регулировочные клипсы на штоке гидроцилиндра шасси удерживают его на глубине обработки.
Плавный ход
Чтобы машина даже при большой ширине захвата сохраняла плавность хода и работала на постоянной глубине, дополнительно при ширине захвата от 6 м предусмотрены опорные колеса, находящиеся под давлением. Чтобы вновь разрыхлить следы от этих колес, за каждым колесом монтируется стойка.
Устойчивое дышло
Компактное дышло Ceus обеспечивает минимальный радиус поворота на поле и на дороге. Благодаря подвижному в рабочем положении дышлу Ceus движется без проблем, также при тяжелых условиях местности. Ceus-2TX оснащен дышлом с гидравлической верхней тягой. Она обеспечивает комфортное поднятие и опускание машины. Дышло Ceus-TX с жесткой конструкцией также очень компактное и, в отличие от Ceus-2TX, без гидравлической верхней тяги. Она не требуется из-за механического ведения по глубине.
Надежное агрегатирование с любыми тракторами
Для Ceus предлагаются соответствующие возможности для навесного и прицепного агрегатирования с любыми тракторами. С помощью фланца можно быстро и просто соединить навеску. При агрегатировании через нижние тяги можно также быстро сменить категорию навески. Для этого нужно только прикрутить крепежные болты. Таким образом, можно для каждого трактора выбрать подходящий вариант навески, будь то навеска кат. 3N, 3, 4, 4N, различные виды тяговых серег или шаровые опоры K80.
Интегрированное шасси для оптимальной маневренности
Интегрированное центральное шасси TX благодаря колесам большого размера обеспечивает на поле низкое давление на почву. За счет компактной конструкции и центрального расположения шасси выполнение узкого разворота на разворотной полосе не представляет никаких проблем. Оптимальное распределение массы дополнительно обеспечивает комфортную транспортировку по общественным дорогам со скоростью до 40 км/ч.
Передняя батарея дисков – идеальное срезание и смешивание
Батарея дисков хорошо измельчает органическую массу, при этом растительные остатки интенсивно измельчаются и смешиваются с почвой. Одновременно с этим в верхнем слое образуется мелкокомковатая структура. Это обеспечивает, с одной стороны, оптимальный процесс минерализации растительных остатков, с другой – очень хорошие условия для прорастания и появления всходов. Настройка глубины обработки батареи дисков осуществляется через параллелограмм, при этом интенсивность проникновения в почву можно менять поворотом батареи дисков.
Идеально – диски с индивидуальной подвеской
На всех машинах каждый диск имеет индивидуальную подвеску на раме за счет эластичных пружинных демпферов. Каждый вогнутый диск индивидуально копирует рельеф почвы лучше, чем на машинах с жёстким креплением дисков, так что колея не просто засыпается почвой, а интенсивно обрабатывается. Так, даже при неровностях на поверхности почвы можно проводить равномерную поверхностную обработку. Индивидуальная подвеска дисков также обеспечивает оптимальное прохождение большого количества органической массы по сравнению с парным расположением и подвеской дисков для более высокой пропускной способности.
Диски Catros+ – более интенсивное смешивание
Диски Catros+ с диаметром 510 мм отличаются агрессивным способом обработки и точным погружением даже в тяжелых условиях. Оптимальным спектром использования этих дисков является обработка стерни, предпосевная подготовка или заделка посевов промежуточных культур.
Catros+ 510 мм (крупновырезные)
Надёжно и абсолютно никакого технического обслуживания!
Эластичные резиновые демпферы на каждом диске служат не только для оптимального копирования контура почвы, но и в качестве предохранительного механизма для отдельных дисков. Крупногабаритные резиновые демпферы не требуют технического обслуживания и отличаются большим ходом пружины, что обеспечивает Вам безопасность даже при наличии крупных камней.
Уплотнительное кольцо Cenius
Смазывания подшипниковых узлов не требуется, что значительно снижает общую потребность в техническом обслуживании. Уплотнительные кольца издавна применяются в машиностроительной отрасли для уплотнения опорных колёс на машинах с гусеничным движителем и в тяжелейших условиях работают абсолютно безукоризненно.
Ваши преимущества:
- Оптимальное выравнивание с помощью пружинных выравнивателей или выравнивающих дисков
- Крайние диски регулируются по высоте и наклону, для идеальной работы в крайних зонах
- Необслуживаемые подшипниковые узлы с уплотнительным кольцом и долговечной смазкой
- Серийный необслуживаемый предохранительный механизм в виде пружинных демпферов
- 2-рядный радиально-упорный шарикоподшипник
- 2 x вращающиеся кольца (O-кольцо)
- 2 x чугунные кольца со скользящей поверхностью
- Уплотнительное кольцо встроено в конический приемник
- Заправка трансмиссионного масла
- Проверено 1.000.000 раз!
Секция стоек для глубокого рыхления
Идущая следом секция стоек может проводить рыхление глубоких слоев почвы до 35 см. При этом возможна и поверхностная обработка, так что при влажных и тяжелых условиях наконечник лапы идет несколько глубже батареи дисков. Таким образом происходит рыхление горизонта и создание шероховатой структуры почвы, что значительно сокращает вероятность заиливания почвы.
Для оснащения секции стоек можно на выбор использовать систему лап AMAZONE C-Mix. При расстоянии между лапами 40 см Ceus отличается низкой тяговой потребностью даже при глубоком рыхлении при одновременно высокой пропускной способности. Если необходимо провести только поверхностную обработку стерни, то секцию стоек можно приподнять и работать только с передней батареей дисков.
За каждым колесом установлена стойка для рыхления следов от колес
Стойка C-Mix-Super с пружинным предохранительным механизмом
Ваши преимущества:
- Для условий эксплуатации с эпизодическими перегрузками
- Защищает раму от сильных нагрузок
- После срабатывания автоматически возвращается в исходное положение – большое усилие обеспечивает надежный возврат
- Усилие срабатывания 600 кг для высокой эксплуатационной безопасности
Стойка C-Mix-Ultra с гидравлическим предохранительным механизмом
Ваши преимущества:
- Для условий эксплуатации с регулярными перегрузками
- Защищает раму от сильных нагрузок
- После срабатывания возвращается с амортизацией в исходное положение за счет гидроцилиндров – Низкий износ при множестве циклов срабатывания
- Усилие срабатывания устанавливается от 600 кг до 800 кг для адаптированной эксплуатационной безопасности
Система лап C-Mix
Разделение направляющего щитка и наконечника служит, прежде всего, для снижения издержек на износ. В зависимости от типа почвы, условий местности и влажности почвы могут быть использованы от 3 до 5 наконечников, прежде чем нужно будет сменить направляющий щиток. Направляющие щитки лап C-Mix снабжены спиралью и в сочетании с оптимальным радиусом направляющих щитков обеспечивают идеальное перенаправление потока земли, а значит интенсивный эффект смешивания с низкой интенсивностью усилия. Система лап C-Mix от AMAZONE предлагает широкий выбор рабочих органов.
Всё из одних рук
Для широкого спектра применения Ceus AMAZONE предлагает большой выбор различных лап. Различные лапы с бритвами обеспечивают при средней глубине обработки идеальное рыхление в сочетании со сплошным срезом. Более узкие лапы 80 мм и 100 мм оптимально разрыхляют почву даже при несколько большей глубине обработки. Для более глубокого рыхления до 35 см следует использовать узкую лапу C-Mix 40 мм.
Лапы HD
Лапа с бритвами 430 мм, лапа с бритвами 350 мм, наконечник лапы 80 мм и лапа 40 мм предлагаются дополнительно в виде HD-варианта с высокой износостойкостью для особенно высокой производительности. Длина лапы в течение всего срока службы остается неизменной. Таким образом, не требуется перенастройки глубины обработки. В зависимости от способа эксплуатации и свойств почвы сроки службы в пять раз превышают показатели стандартных лап
- Для всего спектра применения соответствующий тип лап
- Лапа с бритвами C-Mix 430 мм
- Лапа с бритвами C-Mix 350 мм*
- Стрельчатая лапа C-Mix 320 мм*
- Наконечник C-Mix 100 мм с направляющим щитком 100 мм
- Наконечник C-Mix 80 мм* с направляющим щитком 80 мм
- Лапа C-Mix 40 мм*
* также как HD-вариант
Выравнивание и крошение
Первоклассное выравнивание обработанного почвенного горизонта является основным условием равномерного обратного уплотнения. По этой причине за рядами стоек располагается ряд выравнивающих дисков. Для обеспечения чистого контакта предлагаются крайние диски с регулировкой по высоте и наклону.
Выравнивающие диски
Для использования на средних и тяжелых почвах рекомендуются выравнивающие диски. Вырезные выравнивающие диски диаметром 460 мм способствуют интенсивному смешиванию и обеспечивают мощный привод даже при большом количестве соломы.
Надежные подшипниковые узлы
Отдельные вогнутые диски расположены над пружинными элементами и обладают, тем самым, необслуживаемым предохранительным механизмом. Подшипниковые узлы, естественно, не требуют обслуживания.
Обратное уплотнение
Для обратного уплотнения почвы Вам предлагаются различные катки для всей линейки почвообрабатывающих орудий AMAZONE. Вы сами решаете, какой каток лучше всего подходит для Вашего хозяйства!
Трубчатый каток SW 600 мм
U-профильный каток UW 580 мм
Резино-клиновой каток KW 580 мм
Резино-клиновой каток с шинами Matrix KWM 600 мм
Резино-клиновой каток с шинами Matrix KWM 650 мм
Дисковый каток DW 600 мм
Тандемный каток TW 520/380 мм
Двойной U-профильный каток DUW 580 мм
Двойной дисковый U-профильный каток DDU 600 мм
Двойной дисковый каток DDW 600 мм

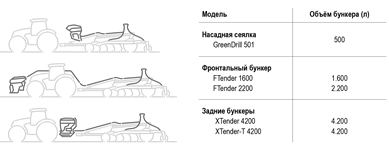

Универсальные магистрали подачи – Выбор за Вами!
Комбинируйте прицепную почвообрабатывающую технику с оптимальным высевающим устройством …
Преимущества магистрали подачи с сегментной распределительной головкой

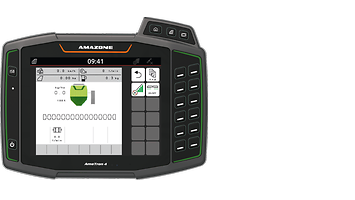

Комфортное управление через ISOBUS-терминал
… будь то с GreenDrill, XTender или FTender

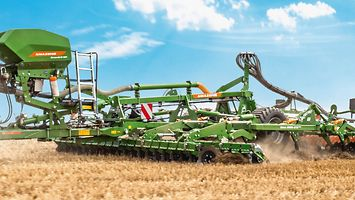

С универсальной магистралью подачи можно комбинировать Ваш Ceus с различными приспособлениями для посева. Так, GreenDrill 501 с объёмом бункера 500 л можно использовать точно так же, как и фронтальный или задний бункер с объёмом от 1.600 до 4.200 л. Наряду с промежуточными культурами, можно вносить прочие виды посевного материала или минеральные удобрения, например, микрогрануляты.
GreenDrill – Универсальная насадная сеялка для мелкосеменных и промежуточных культур
- Посев промежуточных культур и обработка почвы за один проход
- Для одновременного с обработкой почвы посева промежуточных культур AMAZONE предлагает насадную сеялку GreenDrill 501. Ступеньки обеспечивают свободный доступ к семенному бункеру GreenDrill
объёмом 500 л.
Ваши преимущества
- Внесение промежуточных и мелкосеменных культур непосредственно в комбинации с обработкой почвы
- Высокие нормы внесения возможны также за счет различных дозирующих катушек
- Заделка за счет широких распределяющих тарелок
- Безопасный и комфортный доступ по ступенькам
- Прецизионное дозирование с идеальным поперечным распределением
- Комфортное управление машиной через ISOBUS (GD 501) позволяет проводить дифференцированную обработку аппликационных карт
GreenDrill 501
FTender
AMAZONE предлагает универсальный фронтальный бункер FTender с объёмом 1.600 л и 2.200 л для универсального применения в комбинации с посевной и почвообрабатывающей техникой.
Благодаря полноценной ISOBUS-интеграции управление бункерами может осуществляться через ISOBUS-терминал. В комбинации с GPS-Switch (SectionControl) норму внесения можно реализовать даже дифференцированно, с помощью аппликационной карты.

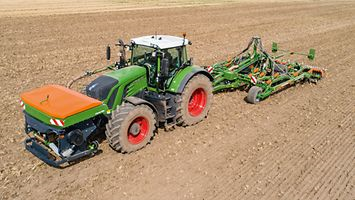

Фронтальный бункер FTender 1600 с Cenius-2TX
XTender
AMAZONE предлагает также два задних бункера - XTender (навесной) с объёмом 4.200 л. Задний бункер имеет также двухсекционный напорный бункер в соотношении 50/50, так что можно вносить одновременно два различных продукта, например, посевной материал и удобрения.
- Преимущества магистрали подачи с сегментной распределительной головкой
- Высокая действенность за счет большого объёма бункера
- Более низкие затраты на содержание машин за счет большей гибкости и возможностей применения
- Прецизионная работа за счет полностью интегрированного ISOBUS-управления
