Культиватор CENIUS-2TX прицепной

ЗАГРУЗКИ

Буклет CENIUS-2TX✔ Скачать в формате PDF

ХАРАКТЕРИСТИКИ

Модель:		Культиватор прицепной CENIUS
Ширина захвата:		4-7 м
Вид:		культиватор

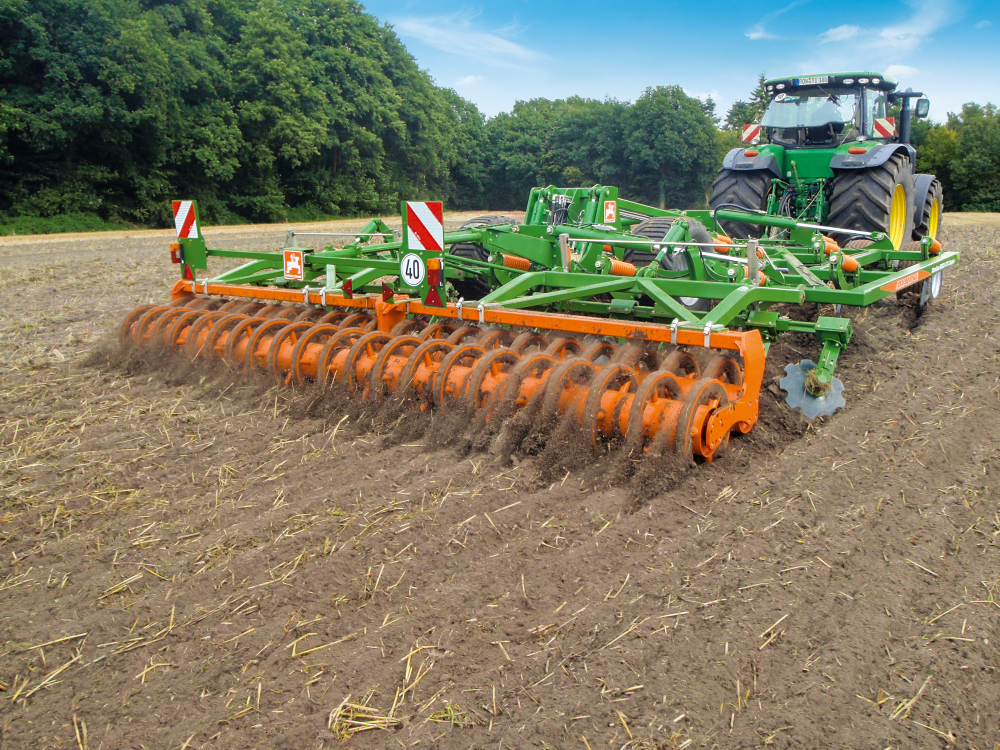

4-рядный прицепной культиватор Cenius-2TX с шириной захвата от 4 м до 7 м может быть использован для выполнения работ от поверхностной обработки стерни до глубокого рыхления. За счет многообразия рабочих органов и катков можно адаптировать его к любым условиям местности. Интегрированное центральное шасси обеспечивает не только высокую маневренность машины, но и при необходимости работу без катка.

Ваши преимущества с первого взгляда

• Универсальная область применения от поверхностной обработки стерни до рыхления на глубину пахотного слоя благодаря широкой линейке рабочих органов
• Бесступенчатая, механическая регулировка глубины обработки или опциональная комфортная настройка из кабины благодаря гидравлической регулировке глубины обработки
• Очень хорошие результаты работы даже при тяжелейших условиях за счет высокого усилия срабатывания предохранительных механизмов стоек C-Mix-Special и C-Mix Super
• Выравнивающий элемент обеспечивает оптимальное выравнивание при любых условиях, его можно настроить опционально, комфортно, гидравлически из кабины
• Катки для любой местности обеспечивают оптимальное обратное уплотнение
• Работа без катка или с двойным штригелем обеспечивает максимальную гибкость

Мощная марка презентует себя

Многие хозяйства предпочитают иметь универсальное орудие с широким спектром применения с целью снижения издержек. Решение предлагают навесные мульчирующие культиваторы Cenius с шириной захвата от 3 м до 4 м, прицепные мульчирующие культиваторы Cenius-2TX с шириной захвата от 4 м до 8 м. Они используются как для поверхностной обработки стерни, так и для глубокого рыхления почвы.

За счёт различных вариантов оснащения орудие можно использовать практически в любых условиях. В сочетании с активной или пассивной посевной комбинацией AMAZONE достигается идеальный результат при современных технологиях возделывания.

Модели:

• Cenius 3003 Special/Super, ширина захвата 3,0 м
• Cenius 3503 Super, ширина захвата 3,5 м
• Cenius 4003 Super, ширина захвата 4,0 м
• Cenius 4003-2 Special/Super, ширина захвата 4,0 м
• Cenius 4003-2TX Super/Ultra, ширина захвата 4,0 м
• Cenius 5003-2TX Super/Ultra, ширина захвата 5,0 м
• Cenius 6003-2TX Super/Ultra, ширина захвата 6,0 м
• Cenius 7003-2TX Super/Ultra, ширина захвата 7,0 м

Культиватор экстра-класса – Cenius-2TX

• Очень низкий расход топлива, очень высокая действенность
• Используйте Cenius и Cenius-2TX для достижения земледельческого успеха – спектр применения XXL
• Поверхностная обработка стерни сразу после уборки урожая: от 5 до 12 см
• Среднеглубинная обработка почвы и интенсивное смешивание пожнивных остатков:
  от 12 до 20 см
• Рыхление на глубину пахотного слоя: от 20 до 35 см
• Предпосевная подготовка весной
• Заделка твердого и жидкого навоза, а также органической массы

Максимальная гибкость

4-рядное расположение поворотных стоек, расстояние между стойками 28 см и высота рамы 80 см обеспечивают вариабельную эксплуатацию без засорений.

• Cenius 4003-2TX Super/Ultra, ширина захвата 4,0 м
• Cenius 5003-2TX Super/Ultra, ширина захвата 5,0 м
• Cenius 6003-2TX Super/Ultra, ширина захвата 6,0 м
• Cenius 7003-2TX Super/Ultra, ширина захвата 7,0 м

Максимальный комфорт

Опциональная, полностью гидравлическая регулировка глубины обработки, вкл. шкалу для определения рабочего положения, позволяет не использовать клипсы или подобные детали, а также обеспечивает гибкую адаптацию орудия к различным почвенным условиям.

Опциональная гидравлическая регулировка батарей дисков позволяет проводить настройку выравнивающих инструментов из кабины трактора и предлагает максимальный комфорт и безопасность.

За счет оптимального центра тяжести и оптимизированной гидравлической системы рама Cenius-2TX раскладывается всего за 10 секунд и устанавливает новые масштабы в своем классе.

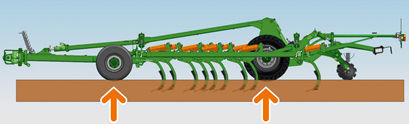

Ведение по глубине за счет опорных колес и катка

Если необходимо во время движения адаптировать глубину обработки под определённый вид почвы или при наличии нежелательных уплотнений, рекомендуется опциональная, полностью гидравлическая регулировка глубины обработки. Регулировка глубины обработки может осуществляться опционально, гидравлически с помощью опорных колес и катка. Альтернативно предлагается также ручная регулировка глубины обработки посредством рукояток.

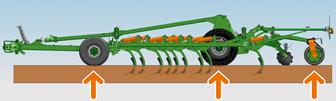

Ведение по глубине за счет опорных колес, шасси и катка

На чувствительных к давлению почвах преимуществом может быть одновременное движение шасси. За счет этого шасси разгружает каток. Для Cenius-2TX это также не представляет проблем.

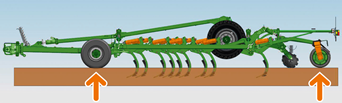

Ведение по глубине за счет опорных колес и шасси

При влажных условиях, поздней осенью или при подготовке сельхозугодий к зиме, имеется возможность эксплуатации Cenius-2TX без катка. В этом особом случае ведение по глубине выполняет транспортное шасси. Стойки, расположенные за колёсами, служат для разрыхления следов колёс и способствуют созданию равномерной картины обработки.

Рыхление и смешивание

3-рядное и 4-рядное расположение рабочих инструментов на основной раме обеспечивает интенсивное и оптимальное смешивание остатков соломы на поверхности почвы. Благодаря небольшому расстоянию между стойками в ряду менее 30 см происходит полная обработка засохшей и отвердевшей поверхности почвы. Широкое расстояние между стойками и большая высота рамы 80 см одновременно обеспечивают высокую проходимость материала и высокую эксплуатационную безопасность.

Высокая пропускная способность

Конструктивно увеличенное свободное пространство под агрегатом обеспечивает беспрепятственный проход материала даже при большом количестве соломы. Идущие следом выравнивающие инструменты равномерно выравнивают разрыхленную почву.

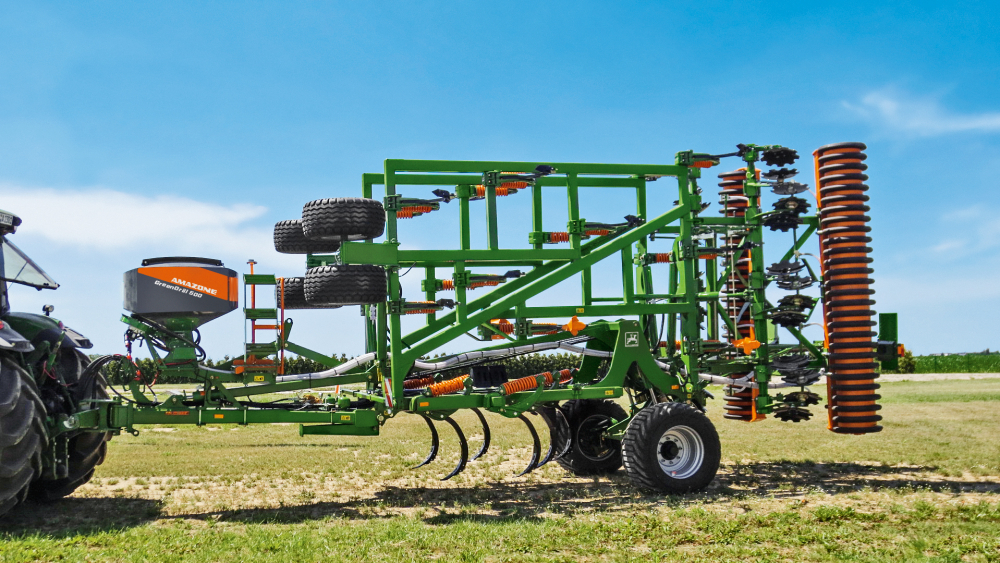

Высокая скорость на дорогах общего пользования

На маленьких прицепных орудиях Cenius 4003-2TX и 5003-2TX серийно установлены шины размером 400/60-22,5, в то время как на больших орудиях 6003-2TX и 8003-2TX – серийные крупные шины размером 550/45-22,5. Опционально такие шины предлагаются также для Cenius 4003-2TX и Cenius 5003-2TX. Также для крупных орудий предлагаются шины размером 700/40-22,5. При наличии пневматической тормозной системы допускается транспортировка со скоростью 40 км/ч.

Высокая действенность

Ширина захвата до 7 м в комбинации с опциональным усилением тягово-сцепных свойств обеспечивает высокую производительность. Благодаря центральному шасси Cenius-2TX отличается особенной маневренностью на дороге и в поле.

Транспортное шасси высшего класса

«Результат работы: Почва хорошо перемешана, отлично выровнена, колеса чистые».

«Каток имеет высокую несущую способность и 100%-но подходит нашей местности. За все время эксплуатации он ни разу не засорился».



Агрегатирование с любыми тракторами

Для всех почвообрабатывающих орудий предлагаются соответствующие возможности для навесного и прицепного агрегатирования с любыми тракторами. С помощью фланца можно быстро и просто соединить навеску. При агрегатировании через нижние тяги возможна также быстрая замена между навесками разных категорий. Для этого нужно только прикрутить крепежные болты. Таким образом, можно для каждого трактора выбрать подходящий вариант навески, будь то навеска кат. 3, 3N, 4, 4N, различные виды тяговых серег или шаровые опоры K80.

• Усиление тягово-сцепных свойств для Cenius-2TX
• Увеличение силы тяги трактора
• Передача усилия от Cenius на заднюю ось трактора
• дополнительная нагрузка 1.500 кг на заднюю ось
• Снижение пробуксовки
• Повышение производительности
• Снижение расхода топлива

Стойка C-Mix-Super с пружинным предохранительным механизмом

• Для всех Cenius и Cenius-2TX
• Для условий эксплуатации с эпизодическими перегрузками
• Защищает раму от сильных нагрузок
• После срабатывания автоматически возвращается в исходное положение – большое усилие обеспечивает надежный возврат
• Усилие срабатывания 600 кг для высокой эксплуатационной безопасности
• 600 кг на наконечнике лапы
• 30 см

Стойка C-Mix-Ultra с гидравлическим предохранительным механизмом

• Для условий эксплуатации с регулярными перегрузками
• Защищает раму от сильных нагрузок
• После срабатывания возвращается с амортизацией в исходное положение за счет гидроцилиндров – Низкий износ при множестве циклов срабатывания
• Усилие срабатывания устанавливается от 600 кг до 800 кг для адаптированной эксплуатационной безопасности



Предохранительный механизм Ultra для тяжелейших условий

Стойки C-Mix-Ultra показывают свои сильные стороны в особенности при сложных почвенных условиях с регулярными перегрузками. Усилие срабатывания на этом гидравлическом варианте устанавливается в соответствии с условиями и регулируется бесступенчато до 800 кг. Оно обеспечивает высокую эксплуатационную безопасность, так как при тяжелейших условиях машина за счет большого хода выглубления отдельных стоек выдерживает оптимальную глубину обработки до 30 см. К тому же, предохранительный механизм Ultra защищает культиватор особым образом: система, состоящая из установленных на стойках гидроцилиндров и центральных азотных аккумуляторов, после срабатывания обеспечивает демпфирование обратных ударов стойками C-Mix-Ultra. Даже при частом срабатывании это положительно влияет на износ предохранительного механизма. Для небольшой разности давлений при одновременном срабатывании нескольких предохранительных механизмов число азотных аккумуляторов соответствует количеству стоек.



Бесступенчатая настройка

Бесступенчатая настройка системы осуществляется просто и удобно в передней части, у дышла. Там находится также манометр, который хорошо обозрим для контроля из кабины трактора.

Система лап C-Mix

Разделение направляющего щитка и наконечника служит, прежде всего, для снижения издержек на износ. В зависимости от типа почвы, условий местности и влажности почвы могут быть использованы от 3 до 5 наконечников, прежде чем нужно будет сменить направляющий щиток. Направляющие щитки лап C-Mix снабжены спиралью и в сочетании с оптимальным радиусом направляющих щитков обеспечивают идеальное перенаправление потока земли, а значит интенсивный эффект смешивания с низкой интенсивностью усилия. Система лап C-Mix от AMAZONE предлагает широкий выбор рабочих органов.

Лапы HD

Лапа с бритвами 350 мм, наконечник лапы 80 мм и лапа 40 мм предлагаются дополнительно в виде HD-варианта с высокой износостойкостью для особенно высокой производительности. Длина лапы в течение всего срока службы остается неизменной. Таким образом, не требуется перенастройки глубины обработки. В зависимости от способа эксплуатации и свойств почвы сроки службы в пять раз превышают показатели стандартных лап.

Без катка, но с двойным штригелем

Дополнительно к уже известному широкому ассортименту катков AMAZONE предлагает для Cenius-2TX и Ceus-2TX двойной штригель. Вместо целенаправленного обратного уплотнения почвы катком, двойной штригель обеспечивает лучшее распределение растительных остатков и оптимальное выравнивание поверхности почвы. Весной двойной штригель позволяет проводить поверхностную обработку и гарантирует быстрое нагревание и высыхание почвы. Благодаря универсальным и гибким возможностям применения Cenius-2TX и Ceus-2TX эти машины станут идеальными «универсалами» в любом хозяйстве.

Замена двойного штригеля проводится так же просто, как и замена, монтаж/демонтаж катка, поскольку используется одна и та же рама катка.

Поверхностный дуэт

Идеальную комбинацию для механической и поверхностной обработки почвы представляет собой двойной штригель с наконечниками стрельчатых лап. Образованные на поверхности корочки от 1 до 2 см, например, после дождя, разрушаются, что способствует аэрированию почвы. Гигиена поля улучшается, так как двойной штригель целенаправленно поднимает всходы сорняков, которые затем засыхают на поверхности. Нарушения роста растений таким образом минимизируются, а применение средств защиты растений целенаправленно сокращается.

 Для чего нужна поверхностная обработка?

• Почва ближе к поверхностному слою разрыхляется, за счет чего повышается аэрирование и увеличивается рост корней в почве
• Повышается активность микроорганизмов и мобилизация питательных веществ
• Минимизация испарения воды в почве
• Комфортное выравнивание

Настройка глубины выравнивающих элементов на всех Cenius осуществляется быстро, надежно и без инструментов с помощью двух рукояток. Для дальнейшего повышения качества работы и комфорта в управлении AMAZONE предлагает также гидравлическую регулировку выравнивающих элементов. Тем самым, становится возможной полная настройка из кабины трактора. Гидравлическая настройка предлагает максимальный комфорт и безопасность работы. С помощью четкой, хорошо обозримой из кабины трактора шкалы можно определить актуальное положение выравнивающих элементов, так что можно отреагировать просто и быстро.

Положение рядов дисков и пружинных выравнивателей для крошения и выравнивания регулируется централизованно с помощью рукояток, без использования инструментов. Регулируемые крайние элементы обеспечивают качественную обработку без стыков и борозд.

Выравнивание и крошение

Первоклассное выравнивание обработанного почвенного горизонта является основным условием равномерного обратного уплотнения. По этой причине за рядами стоек располагается ряд выравнивающих инструментов. Здесь предусмотрены пружинные выравниватели, гладкие или вырезные выравнивающие диски.

Для обеспечения чистого контакта предлагаются крайние диски или пружинные выравниватели с регулировкой по высоте и наклону.

Пружинные выравниватели

Для использования на легких почвах с малым количеством соломы Cenius может быть оснащен недорогими пружинными выравнивателями.

Эти пружинные выравниватели легче выравнивающих дисков и обладают пружинным предохранительным механизмом. Для оптимального контакта в крайних зонах предлагаются регулируемые крайние пружинные элементы или недорогие жесткие крайние выравниватели.

Выравнивающие диски

Для использования на средних и тяжелых почвах рекомендуются выравнивающие диски.

Вырезные выравнивающие диски диаметром 460 мм способствуют интенсивному смешиванию и обеспечивают мощный привод даже при большом количестве соломы.

Надежные подшипниковые узлы

Отдельные вогнутые диски расположены над пружинными элементами и обладают, тем самым, необслуживаемым предохранительным механизмом. Подшипниковые узлы, естественно, не требуют обслуживания.

Уплотнительное кольцо Cenius

Смазывания подшипниковых узлов не требуется, что значительно снижает общую потребность в техническом обслуживании. Уплотнительные кольца издавна применяются в машиностроительной отрасли для уплотнения опорных колёс на машинах с гусеничным движителем и в тяжелейших условиях работают абсолютно безукоризненно.

Ваши преимущества:

• Оптимальное выравнивание с помощью пружинных выравнивателей или выравнивающих дисков
• Крайние диски регулируются по высоте и наклону, для идеальной работы в крайних зонах
• Необслуживаемые подшипниковые узлы с уплотнительным кольцом и долговечной смазкой
• Серийный необслуживаемый предохранительный механизм в виде пружинных демпферов



• 2-рядный радиально-упорный шарикоподшипник
• 2 x вращающиеся кольца (O-кольцо)
• 2 x чугунные кольца со скользящей поверхностью
• Уплотнительное кольцо встроено в конический приемник
• Заправка трансмиссионного масла
• Проверено 1.000.000 раз!

Ассортимент катков – Обратное уплотнение и ведение по глубине

Для обратного уплотнения почвы Вам предлагаются различные катки для всей линейки почвообрабатывающих орудий AMAZONE. Вы сами решаете, какой каток лучше всего подходит для Вашего хозяйства!

Трубчатый каток SW 520 мм

Трубчатый каток SW 600 мм



Тандемный каток TW 520_380 мм

Угловой каток WW 580 мм



U-профильный каток UW 580 мм

Двойной U-профильный каток DUW 580 мм



Резино-клиновой каток с шинами Matrix KWM 600 мм

Дисковый каток DW 600 мм



Двойной дисковый U-профильный каток DDU 600 мм

Двойной дисковый каток DDW 600 мм



Резино-клиновой каток с шинами Matrix KWM 650 мм

Двойной дисковый U-профильный каток DDU 600 мм

Подшипники катка

Все катки на почвообрабатывающих орудиях AMAZONE оснащены прикрученными цапфами. За счет этого расходы на ремонт при повреждении подшипников сводятся к минимуму. Прочные самоустанавливающиеся роликоподшипники обеспечивают высокую надежность и долгий срок службы.

HD-подшипники катка

• Опционально предлагаются роликовые подшипники в HD-исполнении для максимальной эксплуатационной безопасности и экстремального срока службы
• Экстремальный срок службы за счет металлического уплотнительного кольца
• Не требуют обслуживания, с долговечной смазкой благодаря трансмиссионной смазке
• Надежные в эксплуатации и устойчивые за счет роликового подшипника вместо шарикового
• Комбинации из катка и штригеля

Превосходное дополнение к предпосевной подготовке

Для предпосевной подготовки культиваторы AMAZONE при наличии большого выбора катков могут быть дополнительно оснащены штригелем. Штригели способствуют формированию мелкокомковатой структуры почвы и, тем самым, создают идеальные условия прорастания для последующих культур. Еще одним преимуществом использования штригелей является оптимизация распределения соломы.

Система штригелей* для катков SW, PW, KW и UW

Система пружинных ножей* для катков WW

Система штригелей для катков KWM и DW

Система пружинных чистиков для катков UW



Система штригелей для катков TW и DUW

 * Обратите внимание! В комбинации с шасси TS
поворот на катке невозможен.

Стойки для внесения удобрений для Cenius-2TX

Укладка удобрений осуществляется с обратной стороны лапы. С помощью задвижки на стойках можно настроить глубину, на которую нужно внести удобрения. Стойки для внесения удобрений можно использовать в комбинации с лапой C-Mix 80 или новой лапой C-Mix 40.

Варианты настройки глубины внесения удобрений:

• 100 % на поверхность почвы
• 50 % на поверхность почвы/50 % в почву
• 100 % в почву

Универсальные магистрали подачи – Выбор за Вами!

Комбинируйте прицепную почвообрабатывающую технику с оптимальным высевающим устройством …



• Преимущества магистрали подачи с сегментной распределительной головкой
• Наилучшее поперечное распределение по всей ширине захвата
• Комбинация из различных высевающих устройств
• Возможна высокая норма внесения
• Вариативно от 12 до 48 выходных отверстий
• Дифференцированный посев

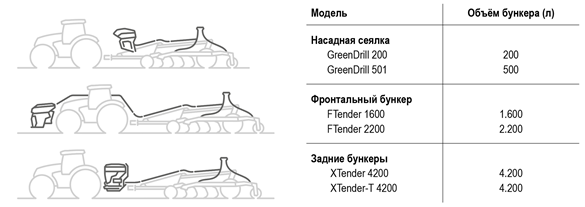

… будь то с GreenDrill, XTender или FTender

С универсальной магистралью подачи можно комбинировать Ваш Cenius с различными приспособлениями для посева. Так, GreenDrill 501 с объёмом бункера 500 л можно использовать точно так же, как и фронтальный или задний бункер с объёмом от 1.600 до 4.200 л. Наряду с промежуточными культурами, можно вносить прочие виды посевного материала или минеральные удобрения, например, микрогрануляты.

GreenDrill – Универсальная насадная сеялка для мелкосеменных и промежуточных культур

Посев промежуточных культур и обработка почвы за один проход

Для непосредственного и одновременного с обработкой почвы посева промежуточных культур AMAZONE предлагает насадные сеялки GreenDrill 200 и GreenDrill 501. Семенные бункеры GreenDrill имеют объём 200 л или 500 л и безопасный доступ по удобным ступенькам.

Ваши преимущества

• Внесение промежуточных и мелкосеменных культур во время обработки почвы
• Высокие нормы внесения возможны также за счет различных дозирующих катушек
• Заделка за счет широких распределяющих тарелок
• Безопасный и комфортный доступ по ступенькам
• Прецизионное дозирование с идеальным поперечным распределением
• Комфортное управление машиной через ISOBUS (GD 501) позволяет проводить дифференцированную обработку аппликационных карт
• Простое управление машиной с помощью компьютера управления 5.2

FTender

AMAZONE предлагает универсальный фронтальный бункер FTender с объёмом 1.600 л и 2.200 л для универсального применения в комбинации с посевной и почвообрабатывающей техникой.

Благодаря полноценной ISOBUS-интеграции управление бункерами может осуществляться через ISOBUS-терминал. В комбинации с GPS-Switch (SectionControl) норму внесения можно реализовать даже дифференцированно, с помощью аппликационной карты.

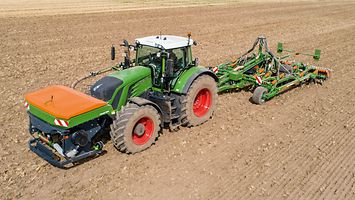

Фронтальный бункер FTender 1600 с Cenius-2TX

XTender

AMAZONE предлагает также два задних бункера - XTender (навесной) и XTender-T (прицепной) с объёмом 4.200 л. Задние бункеры имеют также двухсекционный напорный бункер в соотношении 50/50, так что можно вносить одновременно два различных продукта, например, посевной материал и удобрения.

• Преимущества магистрали подачи с сегментной распределительной головкой
• Высокая действенность за счет большого объёма бункера
• Более низкие затраты на содержание машин за счет большей гибкости и возможностей применения
• Прецизионная работа за счет полностью интегрированного ISOBUS-управления
