ХАРАКТЕРИСТИКИ
| Вид: | дисковая борона | |
| Рабочая ширина: | 7-9 м |
Прицепная компактная дисковая борона Catros⁺-2TX идеально подходит для поверхностной обработки почвы с интенсивным смешиванием. Центральное шасси обеспечивает особую маневренность машины и позволяет быстрое и безопасное движение по общественным дорогам, несмотря на ширину захвата от 7 м до 9 м. Ярко выраженная плавность хода и низкая тяговая потребность обеспечивают максимальный комфорт вождения при высочайшей действенности.
Ваши преимущества с первого взгляда
- Лёгкость хода, ширина захвата от 7 м при мощности трактора от 210 л.с.
- Центральное шасси TX придаёт машине высокую манёвренность, а также комфорт при транспортировке
- Комфортная гидравлическая регулировка глубины обработки за счет системы Smart Frame System со шкалой для определения глубины обработки
- ContourFrame для оптимального копирования почвенного рельефа отдельными сегментами
- Необслуживаемые подшипниковые узлы с уплотнительным кольцом и долговечной смазкой
- Необслуживаемый предохранительный механизм в виде пружинных демпферов
- Индивидуальная подвеска дисков для оптимального копирования рельефа почвы и хорошей пропускной способности
- Возможно оснащение насадной сеялкой GreenDrill
Профи-машина для максимальной производительности
Прицепная компактная дисковая борона Catros+-2TX идеально подходит для поверхностной обработки почвы с интенсивным смешиванием. Центральное шасси обеспечивает высочайшую маневренность машины и за счет этого позволяет быстрое и безопасное движение по общественным дорогам, несмотря на ширину захвата от 7 м до 9 м. Ярко выраженная плавность хода и низкая тяговая потребность гарантируют максимальный комфорт вождения при высочайшей действенности и глубине обработки от 2 до 14 см.
Catros+ 7003-2TX, ширина захвата 7,0 м
Catros+ 8003-2TX, ширина захвата 8,0 м
Catros+ 9003-2TX, ширина захвата 9,0 м
Центральное шасси – плавность хода и маневренность!
В базовую комплектацию прицепных машин Catros-2TX с шириной захвата 7 м, 8 м и 9 м входит поднимающееся центральное шасси. Оно отличается высокой плавностью хода, так как масса шасси равномерно распределяется на батареи дисков и каток. При движении по общественным дорогам расположенное в центре шасси с широкими шинами обеспечивает комфортную транспортировку. Благодаря центральному шасси машины Catros-2TX характеризуются высокой маневренностью.
Оптимально в комбинации с ножевым катком
Комбинация из Catros с дисками X-Cutter и ножевого катка позволяет достичь даже многомерной картины среза и, тем самым, повысить интенсивность измельчения стерни, соломы и промежуточных культур в продольном и поперечном направлении.
Оптимально проводить поверхностное измельчение и смешивание
Очень поверхностная обработка почвы играет все большую роль при бережном использовании почвенной влаги. В особенности в жаркие и засушливые летние периоды неглубокая обработка способствует существенному снижению испарения ценной почвенной влаги. Значительно уменьшается движение почвы, по сравнению с другими дисками, которые выполняют сплошную обработку на большей глубине.
Диск X-Cutter
Диск X-Cutter обладает диаметром 480 мм для высокой окружной скорости и оптимально работает на глубине от 2 до 8 см. Благодаря специальному волнистому профилю диски уже при очень малой глубине обеспечивают сплошную обработку по всей ширине захвата. Особая форма диска обеспечивает сплошной, интенсивный срез и убеждает высокой, приповерхностной интенсивностью смешивания для ускорения минерализации. Это создает оптимальные условия для последующей культуры. Диск X-Cutter отличается также легкостью хода.
Чрезвычайно низкий расход топлива
С компактными дисковыми боронами Catros и Certos Вы можете без проблем работать со скоростью от 10 км/ч до 18 км/ч. Это позволяет достичь невероятно высокой производительности и снижает потребность в рабочем времени до минимума. Решающими для экономического успеха являются также низкие затраты на топливо, износ и ремонт.
Диски Catros+ – более интенсивное смешивание
Диски Catros+ с диаметром 510 мм отличаются агрессивным способом обработки и точным погружением даже в тяжелых условиях. Оптимальным спектром использования этих дисков является обработка стерни, предпосевная подготовка или заделка посевов промежуточных культур.
- Глубина обработки от 5 до 14 см
- Толщина дисков 5 мм/диаметр дисков 510 мм/гладкие, мелковырезные или крупновырезные
- Универсально для более интенсивного смешивания
- Агрессивный способ обработки
- Заделка органических удобрений
- Catros+ 510 мм (крупновырезные)
- (гладкие)
- (мелковырезные)
Система Smart Frame System для Catros 03
С системой Smart Frame System AMAZONE предлагает совершенно новую форму регулировки глубины обработки для компактных дисковых борон. Для настройки глубины обработки поворачивают батареи дисков целиком. Так, для глубокой обработки диски поворачивают по направлению от рамы, а для поверхностной обработки - по направлению к раме. При этом основная рама всегда остается параллельно поверхности почвы.
Простая настройка и изменение глубины обработки
- Полностью независимая настройка глубины обработки инструментов и рабочих органов
- Первая и вторая батареи дисков всегда работают на одинаковой глубине
- Комфортно при кратковременном изменении глубины обработки, например, для более глубокой обработки на колее или разворотной полосе
- Высокая проходимость, всегда в абсолютном соответствии с глубиной обработки
- Чем больше глубина обработки, тем автоматически больше расстояние между дисками и основной рамой. При увеличении глубины обработки диски отвинчивают от рамы и катка
Важным аргументом в пользу Catros 03 является система Smart Frame System с гибкой настройкой глубины отдельных инструментов
- Независимая настройка инструментов и дисков
- Независимая настройка инструментов и дисков относительно рамы
В комбинации с гидравлической бесступенчатой регулировкой глубины обработки система Smart Frame System предлагает максимальный уровень комфорта
- Для изменения глубины обработки механизатору не нужно выходить из кабины
- Четко обозримые из кабины трактора шкалы отображают актуальные настройки
- Наряду с независимой настройкой инструментов и дисков, при изменении глубины обработки неизменной остается также настройка заднего штригеля
CatrosXL 6003-2TS с максимальной установленной глубиной обработки дисков. Диски полностью отведены в сторону от рамы.
CatrosXL 6003-2TS с минимальной установленной глубиной обработки дисков. Диски полностью повернуты к раме.
Настройка заднего штригеля при регулировке глубины обработки остается неизменной.
Идеальная согласованность дополнительных инструментов, дисков и катка!

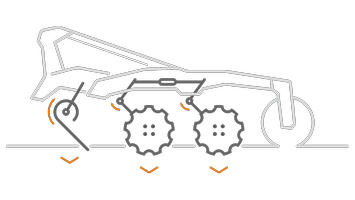

1. Простая настройка глубины обработки базовой машины
Машины модельного ряда Catros 03 отличаются уникальной концепцией регулировки глубины обработки. Каток жестко соединен с основной рамой. Для настройки глубины обработки обе батареи дисков поворачивают целиком.
Комфортная настройка глубины обработки, поскольку положение основной рамы сохраняется.
Без забивания в экстремальных условиях. За счет поворота батарей дисков остается больше зазора между дисками и рамой, а также катком.

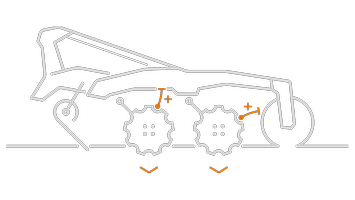

2. Гибкая настройка глубины обработки дополнительных инструментов
AMAZONE предлагает широкий выбор дополнительных инструментов в подходящих комбинациях для любых условий.
- Независимая настройка инструментов и дисков
- Независимая настройка инструментов и дисков относительно рамы
Независимая глубина обработки катка и заднего штригеля
AMAZONE предлагает на рынке более 10 различных катков и, тем самым, весьма широкий ассортимент идеальных катков для любых почв. Различные катки обеспечивают оптимальное обратное уплотнение с учетом Ваших требований. Глубина обработки катка не зависит от глубины обработки дисков, так что трудоемкая настройка и регулировка по высоте отменяется!
Никакой повторной смазки – за счёт необслуживаемых подшипниковых узлов
Смазывания подшипниковых узлов не требуется, что значительно снижает общую потребность в техническом обслуживании. Уплотнительные кольца издавна применяются в машиностроительной отрасли для уплотнения опорных колёс на машинах с гусеничным движителем и в тяжелейших условиях работают абсолютно безукоризненно.
Ваши преимущества
- Необслуживаемые подшипниковые узлы с уплотнительным кольцом и долговечной смазкой
- Необслуживаемый предохранительный механизм в виде пружинных демпферов
- Индивидуальная подвеска дисков для оптимального копирования рельефа почвы и хорошей пропускной способности
- 2-рядный радиально-упорный шарикоподшипник
- 2 x вращающиеся кольца (O-кольцо)
- 2 x чугунные кольца со скользящей поверхностью
- Уплотнительное кольцо встроено в конический приемник
- Заправка трансмиссионного масла
- Проверено 1.000.000 раз!
Крутой угол положения дисков
Диски Catros+ и CatrosXL расположены под крутым углом, на передней батарее угол атаки составляет 17°, на задней - 14°. Это способствует плавному переходу смеси почвы и органической массы от первой батареи дисков ко второй и обеспечивает первоклассное перемешивание земли и растительной массы. В отличие от дисков с пологим расположением, здесь угол выброса значительно меньше. Так, смесь почвы с органической массой перемешивается и вновь укладывается на поверхность почвы, под каток.
Крайние диски, регулируемые по высоте за счет продольного паза, обеспечивают чистый стык в любых условиях.
Идеально – диски с индивидуальной подвеской
На всех машинах, будь то Catros+, CatrosXL или Certos, каждый диск индивидуально крепится на раме посредством эластичных резиновых демпферов. Каждый вогнутый диск индивидуально копирует рельеф почвы лучше, чем на машинах с жёстким креплением дисков, так что колея не просто засыпается почвой, а интенсивно обрабатывается. Так, даже при неровностях на поверхности почвы можно проводить равномерную поверхностную обработку. Индивидуальная подвеска дисков также обеспечивает оптимальное прохождение большого количества органической массы по сравнению с парным расположением и подвеской дисков для более высокой пропускной способности.
Надёжно и абсолютно никакого технического обслуживания!
Эластичные резиновые демпферы на каждом диске служат не только для оптимального копирования контура почвы, но и в качестве предохранительного механизма для отдельных дисков. Крупногабаритные резиновые демпферы не требуют технического обслуживания и отличаются большим ходом, что предотвращает удары о раму.
Дополнительные инструменты для оптимальной гигиены поля
Для каждого случая подходящая комбинация
Из-за растущих экстремальных погодных условий и усиленного контроля использования средств защиты растений постоянно меняются рамочные условия для менеджмента посевов в растениеводстве. Для создания оптимальных стартовых условий и условий для роста культур все большее значение приобретает качественная гигиена поля. Поэтому AMAZONE для каждого хозяйства предлагает подходящее решение в виде дополнительных инструментов для компактной дисковой бороны Catros.
Crushboard
Ножевой каток
Crushboard
Лучшее выравнивание и крошение
Компактные дисковые бороны с выравнивателем Crushboard идеально подходят для предпосевной подготовки, поскольку при этом достигается более интенсивный эффект крошения и выравнивания. Во время обработки стерни выравниватель Crushboard также предлагает определенные преимущества. Так, например, за счет Crushboard перемалываются стручки рапса и интенсивнее стимулируется прорастание падалицы рапса. Также с помощью выравнивателя Crushboard измельчается стерня рапса, подсолнечника и кукурузы, что способствует быстрой минерализации соломы.
Выравниватель Crushboard можно установить независимо от глубины обработки дисков. Настройка глубины обработки и интенсивности работы Crushboard осуществляется дистанционно гидравлически. При гидравлической регулировке механизатор может комфортно, из кабины трактора адаптировать настройку в соответствии с актуальными условиями.
Преимущества Crushboard
- Серийно с комфортной, бесступенчатой гидравлической регулировкой глубины обработки с хорошо обозримой шкалой
- Более оптимальное крошение и выравнивание
Ножевой каток
Измельчение и заделка пожнивных остатков или промежуточных культур
За счет ножевого катка, установленного перед компактной дисковой бороной AMAZONE, достигается максимальная гибкость при обработке почвы. Он позволяет проводить чрезвычайно поверхностную обработку почвы при одновременном измельчении стерни, например, во время первой обработки стерни при возделывании рапса. Ножевой каток идеально подходит также для работы по высоким посевам промежуточных культур, по стерне зерновой кукурузы или подсолнечника. В особенности длинная стерня срезается поперек направления движения и заделывается идущими следом дисками.
Во время работы его можно приподнять из кабины в рабочее положение. За счет разделения на несколько сегментов каток может идеально следовать по контуру поля даже на неровной местности и надежно измельчать пожнивные остатки по всей ширине захвата.
Преимущества ножевого катка
- Идеальные результаты среза за счет высокой окружной скорости при диаметре катка 330 мм
- Идеальное копирование рельефа благодаря отдельным сегментам катка
- Работа без боковой тяги, поскольку ножи расположены на катке V-образно
- Не требующие обслуживания подшипниковые узлы с долгим сроком службы благодаря металлическому уплотнительному кольцу
- Устойчивость против камней и загрязнений за счет закрытого сердечника
- Уменьшение вдвое издержек на износ за счет ножей с двумя лезвиями, изготовленных из усиленной бористой стали
- Ассортимент катков – Обратное уплотнение и ведение по глубине
- Для обратного уплотнения почвы Вам предлагаются различные катки для всей линейки компактных дисковых борон AMAZONE. Вы сами решаете, какой каток лучше всего подходит для Вашего хозяйства!
Подшипники катка
Все катки на компактных дисковых боронах AMAZONE оснащены прикрученными цапфами. За счет этого расходы на ремонт при повреждении подшипников сводятся к минимуму. Прочные самоустанавливающиеся роликоподшипники обеспечивают высокую надежность и долгий срок службы.
HD-подшипники катка
- Опционально предлагаются роликовые подшипники в HD-исполнении для максимальной эксплуатационной безопасности и экстремального срока службы
- Экстремальный срок службы за счет металлического уплотнительного кольца
- Не требуют обслуживания, с долговечной смазкой благодаря трансмиссионной смазке
- Надежные в эксплуатации и устойчивые за счет роликового подшипника вместо шарикового
Трубчатый каток SW 520 мм
Трубчатый каток SW 600 мм
Тандемный каток TW 520/380 мм
Угловой каток WW 580 мм
U-профильный каток UW 580 мм
Двойной U-профильный каток DUW 580 мм
Резино-клиновой каток KW 580 мм
Резино-клиновой каток с шинами Matrix KWM 600 mm
Резино-клиновой каток с шинами Matrix KWM 650 мм
Дисковый каток DW 600 мм
Двойной дисковый каток DDW 600 мм
Двойной дисковый каток с U профилем DDU 600 mm
Комбинации из катка и штригеля - превосходное дополнение к предпосевной подготовке.
Для предпосевной подготовки под кукурузу или сахарную свёклу компактные дисковые бороны AMAZONE при наличии большого выбора катков могут быть дополнительно оснащены штригелем. Штригели способствуют формированию мелкокомковатой структуры почвы и, тем самым, создают идеальные условия прорастания для последующих культур. Еще одним преимуществом использования штригелей является оптимизация распределения соломы.
Система штригелей* для катков SW, PW, KW и UW
Система пружинных ножей* для катков WW
Система штригелей для катков KWM и DW
Система пружинных чистиков для катков UW
Система штригелей для катков TW и DUW
* Обратите внимание! В комбинации с шасси TS поворот на катке невозможен.

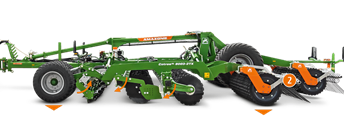

ContourFrame Для Catros+-2TX и Catros+ 12003-2TS: оптимальное копирование рельефа
Прицепные компактные дисковые бороны Catros+-2TX и Catros+ 12003-2TS разделены на различные сегменты, каждый из которых гарантирует равномерную глубину обработки, в том числе и при работе на склонах и впадинах. Модели Catros+-2TX имеют наружные сегменты и по одному центральному сегменту. Модели Catros+ 12003-2TS – наружные сегменты и центральные сегменты. В задней части машины ведение сегментов по глубине осуществляется принципиально над катком. В передней части наружные сегменты Catros+-2TX опираются на опорные колеса, а центральный сегмент – на дышло. На Catros+ 12003-2TS каждый сегмент в передней части опирается на отдельное опорное колесо.
За счет небольшого расстояния между опорными колесами и катком обеспечивается очень хорошее копирование рельефа, особенно на буграх и впадинах.
Идеальное качество работы
Поскольку вес центрального шасси Catros+-2TX, так же как и вес заднего шасси Catros+-2TS во время работы полностью воздействуют на диски, то даже на твердых почвах обеспечивается хорошее проникновение дисков в почву.
Плавный и равномерный ход
Преднапряжение на сегментах создают гидроаккумуляторы. Это гидравлическое преднапряжение позволяет каждому сегменту индивидуально адаптироваться к рельефу поля, как вверх, так и вниз. Таким образом, вся рама машины целиком оптимально копирует рельеф почвы и обеспечивает равномерную картину обработки по всей ширине захвата. Благодаря индивидуальной адаптации даже при тяжелых условиях возможен плавный ход и обеспечивается равномерное качество обработки.
Преимущества ContourFrame
- Равномерная картина обработки благодаря индивидуальному копированию рельефа отдельными сегментами вверх и вниз
- Хорошее проникновение дисков даже на твердой почве за счет распределения веса шасси на диски
- Опционально прицепные компактные дисковые бороны Catros-2TX предлагаются также без ContourFrame
Благодаря ContourFrame компактная дисковая борона оптимально копирует рельеф также на пересеченной местности
Универсальные магистрали подачи для Catros – У Вас есть выбор!
Комбинируйте бороны Catros с оптимальным высевающим устройством …будь то с GreenDrill, XTender или FTender
С универсальной магистралью подачи можно комбинировать Вашу борону Catros с различными приспособлениями для посева. Так, GreenDrill 501 с объёмом бункера 500 л можно использовать точно так же, как и фронтальный или задний бункер с объёмом от 1.600 до 4.200 л. Наряду с промежуточными культурами, можно вносить прочие виды посевного материала или минеральные удобрения, например, микрогрануляты.
Насадная сеялка
GreenDrill 200, объём бункера 200 л
GreеnDrill 501, объём бункера 500 л
Фронтальный бункер
FTender 1600, объём бункера 1.600 л
FTender 2200, объём бункера 2.200 л
Задний бункер
XTender 4200, объём бункера 4.200 л
XTender-T 4200, объём бункера 4.200 л
Преимущества магистрали подачи с сегментной распределительной головкой
- Наилучшее поперечное распределение по всей ширине захвата
- Комбинация из различных высевающих устройств
- Возможна высокая норма внесения
- Можно оснастить выходными отверстиями в количестве от 12 до 48
- Дифференцированный посев
GreenDrill – Универсальная насадная сеялка для мелкосеменных и промежуточных культур
Посев промежуточных культур и обработка почвы за один проход
Для непосредственного или одновременного с почвообрабатывающей машиной внесения промежуточных культур AMAZONE предлагает насадные сеялки GreenDrill 200 для навесных и GreenDrill 501 для прицепных моделей. Семенные бункеры GreenDrill имеют объём 200 л или 500 л и безопасный доступ по удобным ступенькам.
Ваши преимущества
- Внесение промежуточных и мелкосеменных культур непосредственно в комбинации с обработкой почвы
- Высокие нормы внесения возможны также с помощью различных дозирующих катушек
- Заделка за счет широких распределяющих тарелок
- Безопасный и комфортный доступ по ступенькам
- Прецизионное дозирование с идеальным поперечным распределением
- Комфортное управление машиной через ISOBUS (GD 501) позволяет проводить дифференцированную обработку аппликационных карт
- Простое управление машиной с помощью компьютера управления 5.2
FTender
AMAZONE предлагает универсальный фронтальный бункер FTender с объёмом 1.600 л и 2.200 л для универсального применения в комбинации с посевной и почвообрабатывающей техникой.
Благодаря полноценной ISOBUS-интеграции управление бункерами может осуществляться через ISOBUS-терминал. В комбинации с GPS-Switch (SectionControl) норму внесения можно реализовать даже дифференцированно, с помощью аппликационной карты.
XTender
AMAZONE предлагает также два задних бункера - XTender (навесной) и XTender-T (прицепной) - с объёмом 4.200 л. Задние бункеры имеют, к тому же, напорный бункер, разделенный в соотношении 50/50, так что можно вносить одновременно два различных продукта, например, посевной материал и удобрения.
Преимущества магистрали подачи с сегментной распределительной головкой
- Высокая действенность за счет большого объёма бункера
- Более низкие затраты на содержание машин за счет большей гибкости и возможностей применения
- Прецизионная работа за счет полностью интегрированного ISOBUS-управления
- Комфортный доступ через широкую платформу
- pro-пакет и централизованная система смазки

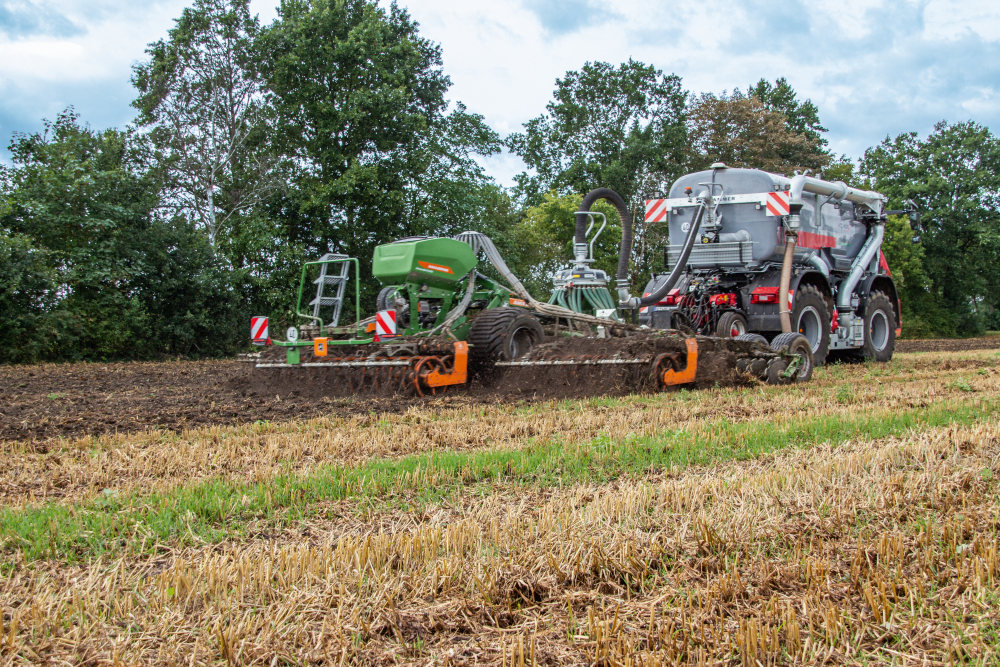

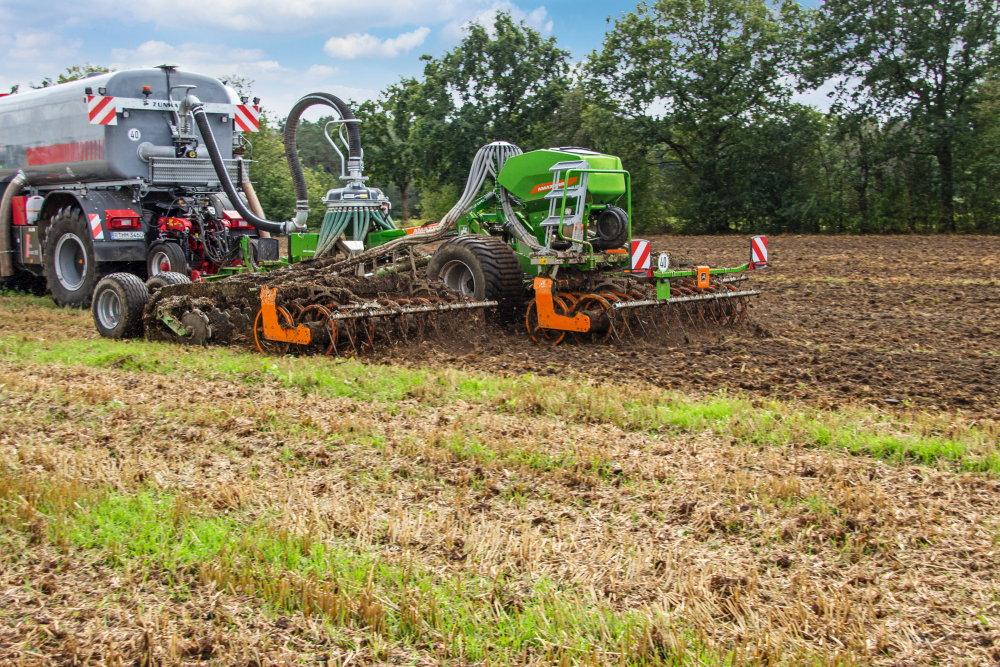

pro-пакет для интенсивного внесения жидкого навоза
AMAZONE предлагает pro-пакет в качестве специализированного опционального оснащения, которое можно установить непосредственно на емкости для жидкого навоза. Pro-пакет реализует неординарное решение для повышения эксплуатационной безопасности и срока службы машины при долгосрочной работе дисковой бороны на внесении жидкого навоза, например, в комбинации с самоходным распределителем жидкого навоза.
Преимущества pro-пакета
Дополнительная защита и смазывание деталей и подшипников обеспечивают функциональность и эксплуатационную безопасность даже при тяжелейших условиях
Catros+ 5002-2 pro: Ширина захвата 5,0 м
Catros+ 6002-2 pro: Ширина захвата 6,0 м
Catros+ 7002-2 pro: Ширина захвата 7,0 м

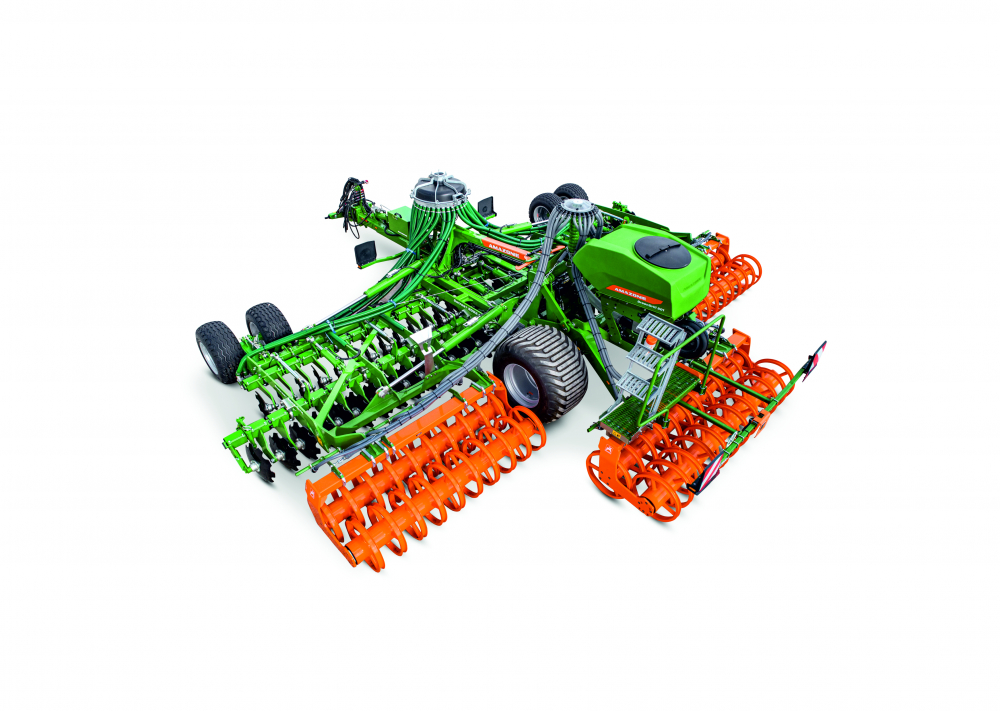

Catros+ 7003-2TX pro: Ширина захвата 7,0 м
Catros+ 8003-2TX pro: Ширина захвата 8,0 м
Catros+ 9003-2TX pro: Ширина захвата 9,0 м
Распределитель жидкого навоза SynCult
Совместно с фирмой Vogelsang был разработан распределитель жидкого навоза SynCult. На оцинкованной адаптерной раме прочно размещены распределитель и шланги системы распределения жидкого навоза до первой батареи дисков Catros. Жидкий навоз подается от передней батареи дисков в заборную часть дисков. Вторая батарея дисков хорошо смешивает органические удобрения с почвой и заделывает их.
Электрическая централизованная система смазки
Для максимального комфорта предлагается также электрическая система централизованной смазки. Она обеспечивает автоматическую подачу смазки ко всем точкам. Таким образом, необходимое для проведения технического обслуживания время минимизируется, а надежность работы машины возрастает.
Преимущества электрической системы централизованной смазки
- Максимальный комфорт благодаря существенному снижению затрат на техническое обслуживание
- Более долгий срок службы машины
Трубчатый каток SW 600 pro
AMAZONE предлагает трубчатый каток SW 600 pro, специально адаптированный к условиям внесения жидкого навоза. Также могут применяться и все остальные катки.
Скорый, маневренный и с большим потенциалом!
Поднимающееся шасси, так же как и центральное шасси придают всем прицепным компактным дисковым боронам высокую маневренность и превосходные ходовые качества. Быстро складывающиеся на транспортную ширину 3 м, все прицепные компактные дисковые бороны отличаются особой устойчивостью и безопасностью на дорогах.
Допустимая скорость для быстрой транспортировки всех машин составляет 40 км/ч. На всех машинах с шасси 2TX и опционально на моделях с шасси 2TS и большой шириной захвата только в сочетании с пневматической тормозной системой. Пожалуйста, соблюдайте местные правила дорожного движения!
Агрегатирование с любыми тракторами
Для всех компактных дисковых борон предлагаются соответствующие возможности для навесного и прицепного агрегатирования с любыми тракторами. С помощью фланца можно быстро и просто соединить навеску. При агрегатировании через нижние тяги возможна также быстрая замена между навесками разных категорий. Для этого нужно только прикрутить крепежные болты. Таким образом, можно для каждого трактора выбрать подходящий вариант навески, будь то навеска кат. 2, 3, 3-N, 4, 4-N, различные варианты серег или шаровая опора К80.
Для очень тяжёлых условий
Для улучшения погружения в почву на сухих и тяжёлых почвах в качестве специального оснащения предусмотрена дополнительная балластировка. Комплект дополнительной балластировки состоит из четырех элементов по 25 кг. Максимальная дополнительная балластировка на машинах с жесткой конструкцией составляет 200 кг, на складывающихся машинах с трехточечной навеской и моделях Catros+-2TS (ширина захвата от 4 м до 6 м) – 300 кг.
Транспортный ящик
С опциональным транспортным ящиком на Catros+-2TS и Catros+-2TX появляется дополнительный и очень нужный отсек для хранения, который можно закрепить на дышле.
