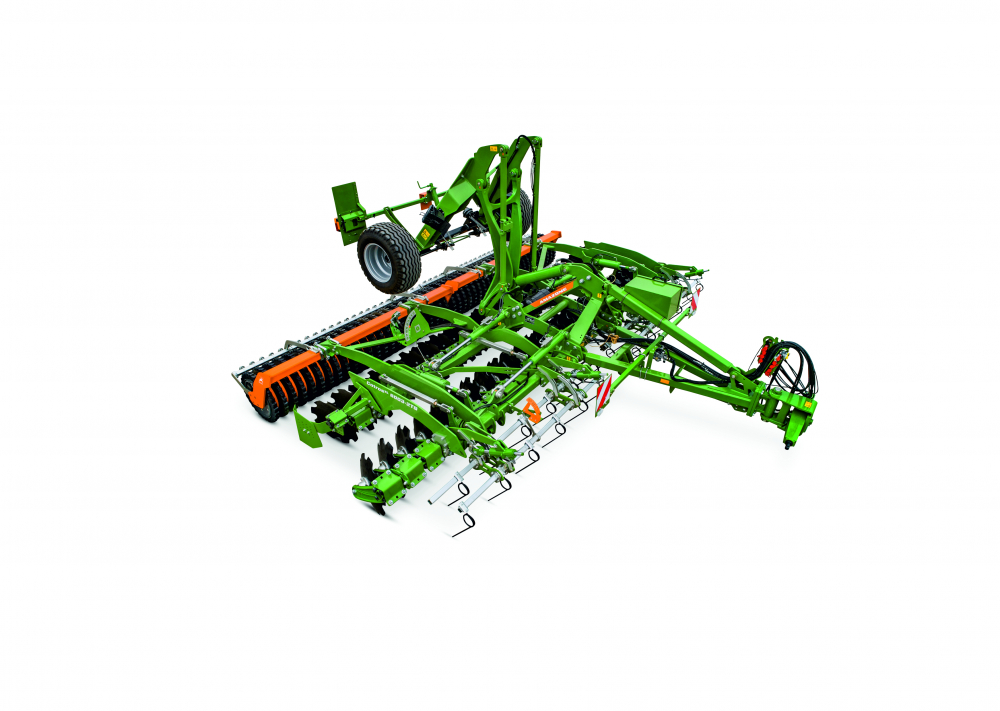

Борона CatrosXL 03-2TS

ЗАГРУЗКИ

Буклет CATROS✔ Скачать в формате PDF

ХАРАКТЕРИСТИКИ

Ширина захвата:		4-7 м
Вид:		дисковая борона

Прицепная компактная дисковая борона CatrosXL 03-2TS за счет открытой конструкции рамы и высокой пропускной способности оптимально подходит хозяйствам с большим количеством органической массы. За счет больших дисков 610 мм с мелкими и крупными вырезами глубина обработки достигает 16 см. С шириной захвата от 4 м до 6 м и скоростью от 12 до 18 км/ч можно реализовать высокую производительность с идеальным качеством работы.

Ваши преимущества с первого взгляда

• Лёгкость хода, ширина захвата от 2,5 м, мощность трактора от 75 л.с.
• Централизованная и простая механическая регулировка глубины обработки на левой стороне машины
• Регулировка глубины обработки за счет системы Smart Frame System со шкалой для определения глубины обработки
• Необслуживаемые подшипниковые узлы с уплотнительным кольцом и долговечной смазкой
• Необслуживаемый предохранительный механизм в виде пружинных демпферов
• Серийная индивидуальная подвеска дисков для оптимального копирования рельефа почвы и хорошей пропускной способности
• Складывающиеся и регулируемые крайние диски для идеального стыка
• Возможно оснащение насадной сеялкой GreenDrill

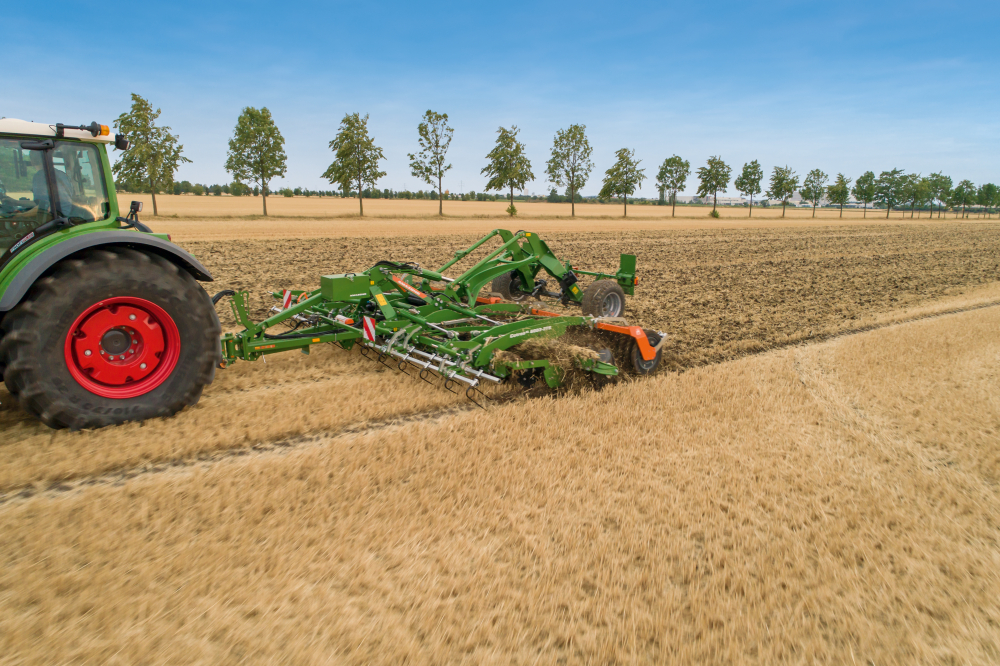

Прицепная компактная дисковая борона с поднимающимся шасси как XL-вариант

Модели CatrosXL 03-2TS представляют сегмент прицепных компактных дисковых борон с поднимающимся шасси как XL-вариант с дисками 610 мм для глубины обработки до 16 см. Большое расстояние между батареями дисков и катком машины позволяет прохождение большого количества органической массы. За счет более высокой собственной массы машина очень хорошо погружается в сухие почвы.

CatrosXL 5003-2TS, ширина захвата 5,0 м

CatrosXL 6003-2TS, ширина захвата 6,0 м

Поднимающееся шасси для транспортировки – Комфорт на дороге!

В базовое оснащение прицепных машин Catros-2TS с шириной захвата от 4 до 7 м входит расположенное за машиной поднимающееся шасси. Масса шасси может быть использована для лучшего погружения на тяжелых почвах. Кроме того, шасси TS может служить для гашения колебаний в экстремальных условиях. При этом для поворота на разворотной полосе оно не требуется. Машина без проблем поворачивается на катке.

Система Smart Frame System для Catros 03

С системой Smart Frame System AMAZONE предлагает совершенно новую форму регулировки глубины обработки для компактных дисковых борон. Для настройки глубины обработки поворачивают батареи дисков целиком. Так, для глубокой обработки диски поворачивают по направлению от рамы, а для поверхностной обработки - по направлению к раме. При этом основная рама всегда остается параллельно поверхности почвы.

Простая настройка и изменение глубины обработки

• Полностью независимая настройка глубины обработки инструментов и рабочих органов
• Первая и вторая батареи дисков всегда работают на одинаковой глубине
• Комфортно при кратковременном изменении глубины обработки, например, для более глубокой обработки на колее или разворотной полосе

Высокая проходимость, всегда в абсолютном соответствии с глубиной обработки

Чем больше глубина обработки, тем автоматически больше расстояние между дисками и основной рамой. При увеличении глубины обработки диски отвинчивают от рамы и катка.

 Важным аргументом в пользу Catros 03 является система Smart Frame System с гибкой настройкой глубины отдельных инструментов

• Независимая настройка инструментов и дисков
• Независимая настройка инструментов и дисков относительно рамы



• В комбинации с гидравлической бесступенчатой регулировкой глубины обработки система Smart Frame System предлагает максимальный уровень комфорта
• Для изменения глубины обработки механизатору не нужно выходить из кабины

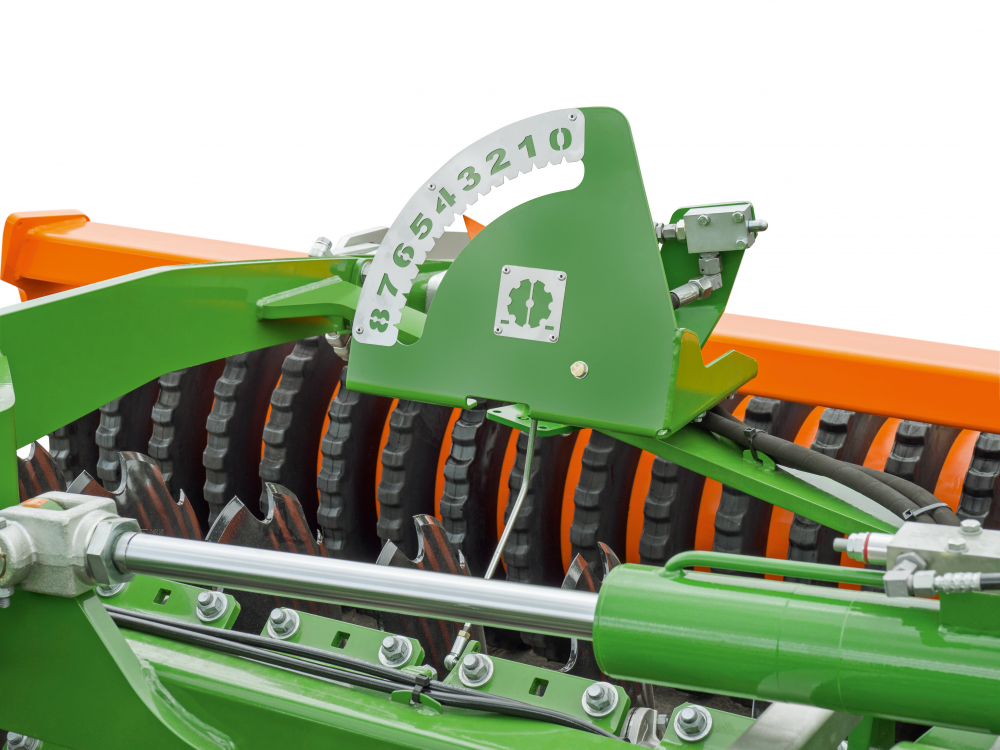

• Четко обозримые из кабины трактора шкалы отображают актуальные настройки
• Наряду с независимой настройкой инструментов и дисков, при изменении глубины обработки неизменной остается также настройка заднего штригеля



CatrosXL 6003-2TS с минимальной установленной глубиной обработки дисков. Диски полностью повернуты к раме.

CatrosXL 6003-2TS с максимальной установленной глубиной обработки дисков. Диски полностью отведены в сторону от рамы.

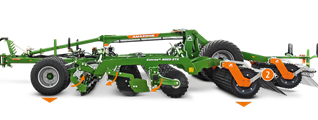

Идеальная согласованность дополнительных инструментов, дисков и катка!

1. Простая настройка глубины обработки базовой машины
Машины модельного ряда Catros 03 отличаются уникальной концепцией регулировки глубины обработки. Каток жестко соединен с основной рамой. Для настройки глубины обработки обе батареи дисков поворачивают целиком.

Комфортная настройка глубины обработки, поскольку положение основной рамы сохраняется.

Без забивания в экстремальных условиях. За счет поворота батарей дисков остается больше зазора между дисками и рамой, а также катком.

 2. Гибкая настройка глубины обработки дополнительных инструментов
AMAZONE предлагает широкий выбор дополнительных инструментов в подходящих комбинациях для любых условий.

Независимая настройка инструментов и дисков

Независимая настройка инструментов и дисков относительно рамы

3. Независимая глубина обработки катка и заднего штригеля
AMAZONE предлагает на рынке более 10 различных катков и, тем самым, весьма широкий ассортимент идеальных катков для любых почв. Различные катки обеспечивают оптимальное обратное уплотнение с учетом Ваших требований. Глубина обработки катка не зависит от глубины обработки дисков, так что трудоемкая настройка и регулировка по высоте отменяется!

Чрезвычайно низкий расход топлива

С компактными дисковыми боронами Catros и Certos Вы можете без проблем работать со скоростью от 10 км/ч до 18 км/ч. Это позволяет достичь невероятно высокой производительности и снижает потребность в рабочем времени до минимума. Решающими для экономического успеха являются также низкие затраты на топливо, износ и ремонт.

Диски CatrosXL – для большого количества растительной массы

Вырезные диски CatrosXL610 мм позволяют более глубокую обработку при максимальном смешивании. Идеальное проникновение даже в тяжелейших условиях гарантирует глубину обработки до 16 см, так что достигается однородное смешивание.

• Глубина обработки от 5 до 16 см
• Толщина дисков 6 мм/Диаметр дисков 610 мм/крупновырезные
• Большое расстояние между второй батареей дисков и катком
• Оптимально для заделки остатков промежуточных культур и кукурузы



1. CatrosXL 610 мм (крупновырезные)

Никакой повторной смазки – за счёт необслуживаемых подшипниковых узлов

Смазывания подшипниковых узлов не требуется, что значительно снижает общую потребность в техническом обслуживании. Уплотнительные кольца издавна применяются в машиностроительной отрасли для уплотнения опорных колёс на машинах с гусеничным движителем и в тяжелейших условиях работают абсолютно безукоризненно.

 Ваши преимущества

• Необслуживаемые подшипниковые узлы с уплотнительным кольцом и долговечной смазкой
• Необслуживаемый предохранительный механизм в виде пружинных демпферов
• Индивидуальная подвеска дисков для оптимального копирования рельефа почвы и хорошей пропускной способности



1. 2-рядный радиально-упорный шарикоподшипник
2. 2 x вращающиеся кольца (O-кольцо)
3. 2 x чугунные кольца со скользящей поверхностью
4. Уплотнительное кольцо встроено в конический приемник
5. Заправка трансмиссионного масла
6. Проверено 1.000.000 раз

Крутой угол положения дисков

Диски Catros+ и CatrosXLрасположены под крутым углом, на передней батарее угол атаки составляет 17°, на задней - 14°. Это способствует плавному переходу смеси почвы и органической массы от первой батареи дисков ко второй и обеспечивает первоклассное перемешивание земли и растительной массы. В отличие от дисков с пологим расположением, здесь угол выброса значительно меньше. Так, смесь почвы с органической массой перемешивается и вновь укладывается на поверхность почвы, под каток.

Крайние диски, регулируемые по высоте за счет продольного паза, обеспечивают чистый стык в любых условиях.

Идеально – диски с индивидуальной подвеской

На всех машинах, будь то Catros+, CatrosXL или Certos, каждый диск индивидуально крепится на раме посредством эластичных резиновых демпферов. Каждый вогнутый диск индивидуально копирует рельеф почвы лучше, чем на машинах с жёстким креплением дисков, так что колея не просто засыпается почвой, а интенсивно обрабатывается. Так, даже при неровностях на поверхности почвы можно проводить равномерную поверхностную обработку. Индивидуальная подвеска дисков также обеспечивает оптимальное прохождение большого количества органической массы по сравнению с парным расположением и подвеской дисков для более высокой пропускной способности.

Надёжно и абсолютно никакого технического обслуживания!

Эластичные резиновые демпферы на каждом диске служат не только для оптимального копирования контура почвы, но и в качестве предохранительного механизма для отдельных дисков. Крупногабаритные резиновые демпферы не требуют технического обслуживания и отличаются большим ходом, что предотвращает удары о раму.



Дополнительные инструменты для оптимальной гигиены поля

Для каждого случая подходящая комбинация

Из-за растущих экстремальных погодных условий и усиленного контроля использования средств защиты растений постоянно меняются рамочные условия для менеджмента посевов в растениеводстве. Для создания оптимальных стартовых условий и условий для роста культур все большее значение приобретает качественная гигиена поля. Поэтому AMAZONE для каждого хозяйства предлагает подходящее решение в виде дополнительных инструментов для компактной дисковой бороны Catros.



Crushboard

Ножевой каток



Crushboard

Лучшее выравнивание и крошение

Компактные дисковые бороны с выравнивателем Crushboard идеально подходят для предпосевной подготовки, поскольку при этом достигается более интенсивный эффект крошения и выравнивания. Во время обработки стерни выравниватель Crushboard также предлагает определенные преимущества. Так, например, за счет Crushboard перемалываются стручки рапса и интенсивнее стимулируется прорастание падалицы рапса. Также с помощью выравнивателя Crushboard измельчается стерня рапса, подсолнечника и кукурузы, что способствует быстрой минерализации соломы.

Выравниватель Crushboard можно установить независимо от глубины обработки дисков. Настройка глубины обработки и интенсивности работы Crushboard осуществляется дистанционно гидравлически. При гидравлической регулировке механизатор может комфортно, из кабины трактора адаптировать настройку в соответствии с актуальными условиями.



Преимущества Crushboard

• Серийно с комфортной, бесступенчатой гидравлической регулировкой глубины обработки с хорошо обозримой шкалой
• Более оптимальное крошение и выравнивание



Ножевой каток

Измельчение и заделка пожнивных остатков или промежуточных культур

За счет ножевого катка, установленного перед компактной дисковой бороной AMAZONE, достигается максимальная гибкость при обработке почвы. Он позволяет проводить чрезвычайно поверхностную обработку почвы при одновременном измельчении стерни, например, во время первой обработки стерни при возделывании рапса. Ножевой каток идеально подходит также для работы по высоким посевам промежуточных культур, по стерне зерновой кукурузы или подсолнечника. В особенности длинная стерня срезается поперек направления движения и заделывается идущими следом дисками.

Во время работы его можно приподнять из кабины в рабочее положение. За счет разделения на несколько сегментов каток может идеально следовать по контуру поля даже на неровной местности и надежно измельчать пожнивные остатки по всей ширине захвата.

Преимущества ножевого катка

• Идеальные результаты среза за счет высокой окружной скорости при диаметре катка 330 мм
• Идеальное копирование рельефа благодаря отдельным сегментам катка
• Работа без боковой тяги, поскольку ножи расположены на катке V-образно
• Не требующие обслуживания подшипниковые узлы с долгим сроком службы благодаря металлическому уплотнительному кольцу
• Устойчивость против камней и загрязнений за счет закрытого сердечника
• Уменьшение вдвое издержек на износ за счет ножей с двумя лезвиями, изготовленных из усиленной бористой стали

Ассортимент катков – Обратное уплотнение и ведение по глубине

Для обратного уплотнения почвы Вам предлагаются различные катки для всей линейки компактных дисковых борон AMAZONE. Вы сами решаете, какой каток лучше всего подходит для Вашего хозяйства!



Подшипники катка

Все катки на компактных дисковых боронах AMAZONE оснащены прикрученными цапфами. За счет этого расходы на ремонт при повреждении подшипников сводятся к минимуму. Прочные самоустанавливающиеся роликоподшипники обеспечивают высокую надежность и долгий срок службы.





HD-подшипники катка

• Опционально предлагаются роликовые подшипники в HD-исполнении для максимальной эксплуатационной безопасности и экстремального срока службы
• Экстремальный срок службы за счет металлического уплотнительного кольца
• Не требуют обслуживания, с долговечной смазкой благодаря трансмиссионной смазке
• Надежные в эксплуатации и устойчивые за счет роликового подшипника вместо шарикового



Трубчатый каток SW 520 мм

Трубчатый каток SW 600 мм



Тандемный каток TW 520/380 мм

Угловой каток WW 580 мм



U-профильный каток UW 580 мм

Двойной U-профильный каток DUW 580 мм



Резино-клиновой каток KW 580 мм

 Резино-клиновой каток с шинами Matrix KWM 600 mm

Резино-клиновой каток с шинами Matrix KWM 650 мм

Дисковый каток DW 600 мм

Двойной дисковый каток DDW 600 мм

Двойной дисковый каток с U профилем DDU 600 mm



Комбинации из катка и штригеля

Для предпосевной подготовки под кукурузу или сахарную свёклу компактные дисковые бороны AMAZONE при наличии большого выбора катков могут быть дополнительно оснащены штригелем. Штригели способствуют формированию мелкокомковатой структуры почвы и, тем самым, создают идеальные условия прорастания для последующих культур. Еще одним преимуществом использования штригелей является оптимизация распределения соломы.



Система штригелей* для катков SW, PW, KW и UW

Система пружинных ножей* для катков WW



Система штригелей для катков KWM и DW

Система пружинных чистиков для катков UW

Система штригелей для катков TW и DUW

* Обратите внимание! В комбинации с шасси TS поворот на катке невозможен.



Универсальные магистрали подачи – Выбор за Вами!

Комбинируйте прицепные бороны Catros с оптимальным высевающим устройством …будь то с GreenDrill, XTender или FTender

С универсальной магистралью подачи можно комбинировать Вашу борону Catros с различными приспособлениями для посева. Так, GreenDrill 501 с объёмом бункера 500 л можно использовать точно так же, как и фронтальный или задний бункер с объёмом от 1.600 до 4.200 л. Наряду с промежуточными культурами, можно вносить прочие виды посевного материала или минеральные удобрения, например, микрогрануляты.

Насадная сеялка

• GreenDrill 200, объём бункера 200 л
• GreеnDrill 501, объём бункера 500 л

Фронтальный бункер

• FTender 1600, объём бункера 1.600 л
• FTender 2200, объём бункера 2.200 л

Задний бункер

• XTender 4200, объём бункера 4.200 л
• XTender-T 4200, объём бункера 4.200 л



Преимущества магистрали подачи с сегментной распределительной головкой

• Наилучшее поперечное распределение по всей ширине захвата
• Комбинация из различных высевающих устройств
• Возможна высокая норма внесения
• Можно оснастить выходными отверстиями в количестве от 12 до 48
• Дифференцированный посев

GreenDrill – Универсальная насадная сеялка для мелкосеменных и промежуточных культур

Посев промежуточных культур и обработка почвы за один проход

Для непосредственного и одновременного с обработкой почвы посева промежуточных культур AMAZONE предлагает насадные сеялки GreenDrill 200 и GreenDrill 501. Семенные бункеры GreenDrill имеют объём 200 л или 500 л и безопасный доступ по удобным ступенькам.



Ваши преимущества

• Внесение промежуточных и мелкосеменных культур непосредственно в комбинации с обработкой почвы
• Высокие нормы внесения возможны также с помощью различных дозирующих катушек
• Заделка за счет широких распределяющих тарелок
• Безопасный и комфортный доступ по ступенькам
• Прецизионное дозирование с идеальным поперечным распределением
• Комфортное управление машиной через ISOBUS (GD 501) позволяет проводить дифференцированную обработку аппликационных карт
• Простое управление машиной с помощью компьютера управления 5.2

FTender

AMAZONE предлагает универсальный фронтальный бункер FTender с объёмом 1.600 л и 2.200 л для универсального применения в комбинации с посевной и почвообрабатывающей техникой.

Благодаря полноценной ISOBUS-интеграции управление бункерами может осуществляться через ISOBUS-терминал. В комбинации с GPS-Switch (SectionControl) норму внесения можно реализовать даже дифференцированно, с помощью аппликационной карты.

Скорый, маневренный и с большим потенциалом!

Поднимающееся шасси, так же как и центральное шасси придают всем прицепным компактным дисковым боронам высокую маневренность и превосходные ходовые качества. Быстро складывающиеся на транспортную ширину 3 м, все прицепные компактные дисковые бороны отличаются особой устойчивостью и безопасностью на дорогах.

Допустимая скорость для быстрой транспортировки всех машин составляет 40 км/ч. На всех машинах с шасси 2TX и опционально на моделях с шасси 2TS и большой шириной захвата только в сочетании с пневматической тормозной системой. Пожалуйста, соблюдайте местные правила дорожного движения!

Агрегатирование с любыми тракторами

Для всех компактных дисковых борон предлагаются соответствующие возможности для навесного и прицепного агрегатирования с любыми тракторами. С помощью фланца можно быстро и просто соединить навеску. При агрегатировании через нижние тяги возможна также быстрая замена между навесками разных категорий. Для этого нужно только прикрутить крепежные болты. Таким образом, можно для каждого трактора выбрать подходящий вариант навески, будь то навеска кат. 2, 3, 3-N, 4, 4-N, различные варианты серег или шаровая опора К80.

Для очень тяжёлых условий

Для улучшения погружения в почву на сухих и тяжёлых почвах в качестве специального оснащения предусмотрена дополнительная балластировка. Комплект дополнительной балластировки состоит из четырех элементов по 25 кг. Максимальная дополнительная балластировка на машинах с жесткой конструкцией составляет 200 кг, на складывающихся машинах с трехточечной навеской и моделях Catros+-2TS (ширина захвата от 4 м до 6 м) – 300 кг.

Транспортный ящик

С опциональным транспортным ящиком на Catros+-2TS и Catros+-2TX появляется дополнительный и очень нужный отсек для хранения, который можно закрепить на дышле.
