Прицепная комбинация CIRRUS Grand

Увеличить изображение

ЗАГРУЗКИ

Буклет посевная комбинация CIRRUS GRAND✔ Скачать в формате PDF

ХАРАКТЕРИСТИКИ

Вид:		прицепная комбинация
Рабочая ширина:		9 м

Разработанный для решения настоящих и будущих вызовов в сельском хозяйстве, Cirrus Grand предназначен для прецизионной, гибкой и действенной эксплуатации. С шириной захвата 9 м и объёмом бункера 5.750 л Cirrus Grand предлагает высокую действенность.

Ваши преимущества с первого взгляда

Действенный посев: двухсекционный бункер и высокая норма внесения до 400 кг/га.
Прецизионность по всей ширине: Распределительная головка с включением отдельных рядов для незначительных перекрытий для жизнеспособных посевов и для снижения затрат на посевной материал и удобрения. Равномерные всходы за счет прецизионной укладки на нужную глубину двухдисковыми сошниками TwinTeC plus.

Идеальные условия роста растений
Высокая всхожесть за счет шин Matrix с полосовым обратным уплотнением.

Комфорт при движении
Безопасное движение по общественным дорогам со скоростью до 40 км/ч за счет шасси на 2 осях. Манёвренность на поле за счет независимой подвески колес.

Гибкое заполнение
Оптимизированный для использования бигбэгов и рассчитанный для избыточных мощностей объём бункера для сокращения времени на подготовительные работы.

Удобство в управлении

Дистанционная регулировка давления на сошник и глубины посева с помощью ISOBUS-терминала.

Прицепная посевная комбинация Cirrus Grand

Двухсекционный напорный бункер

Стандартно Cirrus 9004-2C Grand оснащается двухсекционным бункером, разделенным в соотношении 60 : 40. Оптимизированный для использования бигбэгов и рассчитанный для достаточно избыточных мощностей общий объём бункера составляет 5.750 л. За счет избыточных мощностей заполнение можно проводить тогда, когда это необходимо. Бункер полностью вмещает все содержимое бигбэга, даже при большом остаточном количестве. Это упрощает логистику посевного материала, поскольку выбор времени заполнения становится гибче.

Повышение продуктивности за счет бункера с избыточными мощностями оптимизирует концепцию логистики и сокращает время на подготовительные работы

Идеальное внесение

Двухсекционный бункер позволяет проводить раздельное дозирование различных видов посевного материала и удобрений. Для максимальной действенности можно заполнить обе секции бункера только одним распределяемым материалом. Точное распределение обеспечивается за счет напорной системы с высокопроизводительной магистралью подачи. При рабочей скорости 15 км/ч можно очень действенно вносить до 400 кг/га. Кроме того, низкая потребляемая мощность турбины подчеркивает колоссальную эффективность машины. Для прецизионной калибровки дозирующих устройств можно использовать терминал TwinTerminal.

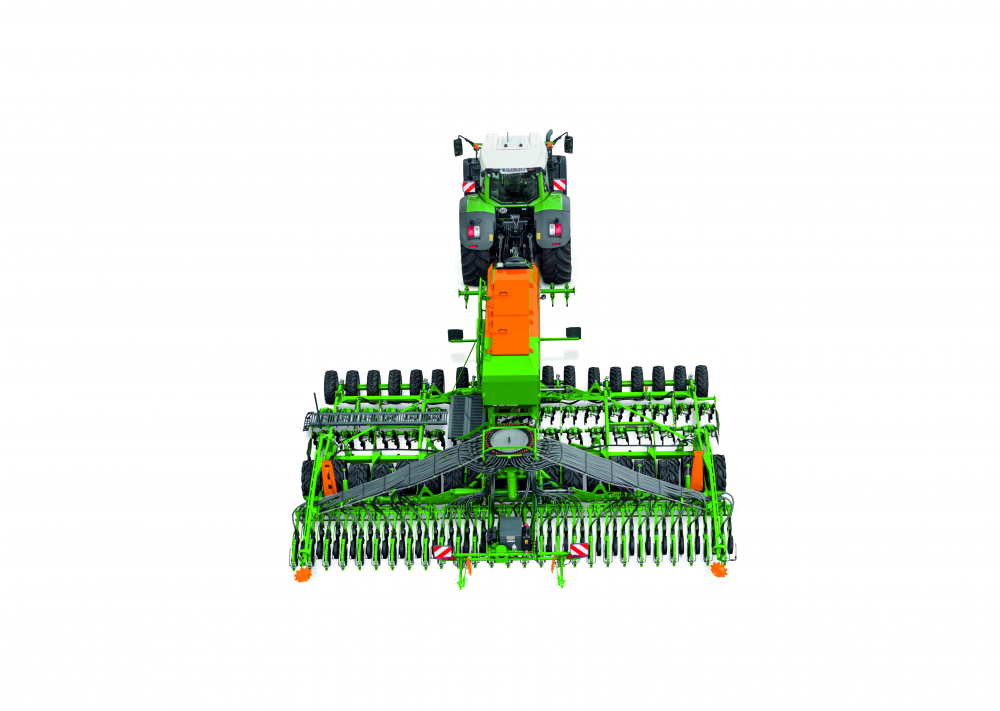

Одностороннее складывание при загрузке существенно уменьшает загрузочную ширину и позволяет проводить заполнение машины даже с помощью небольших телескопических погрузчиков

Гибкость для многообразного земледелия

Принципиально материалы из двух секций бункера высеваются по одной и той же магистрали подачи по технологии Single-Shoot. Для одновременного с посевом внесения удобрений Cirrus-C предлагает возможность дозирования двух различных материалов. Тем самым, по технологии Single-Shoot в посевной борозде размещаются либо две культуры, либо один вид посевного материала и один вид удобрений.

Только посевной материал

Single-Shoot: Высев посевного материала с удобрениями в одном горизонте укладки

Single-Shoot: Высев двух видов посевного материала в одном горизонте укладки

Прецизионный привод дозирования

Система дозирования подходит для всех видов посевного материала с нормой высева от 1,5 до 400 кг/га. Дозирующие катушки большого объёма, как правило, создают малую окружную скорость и не повреждают посевной материал. Перестановка с мелкосеменного посевного материала на стандартный осуществляется за считанные секунды путём смены дозирующих катушек. Их можно заменить даже при заполненном семенном бункере. Серийно поставляемые дозирующие катушки подходят для 95 % всех видов посевного материала. Предлагаются также и прочие катушки, например, для кукурузы и технических культур.

Распределительная головка – Прецизионность вплоть до последнегоугла

Оптимальное поперечное распределение обеспечивает новая распределительная головка. Оснащенная системой отключения отдельных рядов, она способствует высокой устойчивости за счет экономии посевного материала и удобрений. Для закладки технологической колеи распределительную головку можно очень удобно адаптировать с помощью ISOBUS-терминала ко всем симметричным и асимметричным системам технологической колеи, а также ширине колеи и расстоянию между колеями. Механического воздействия здесь не требуется. Поскольку магистрали на наружных высевающих дисках длиннее внутренних, то отложенное по времени открывание и закрывание (V-компенсация) отдельных рядов уменьшает дополнительные перекрытия на разворотной полосе. При старте ряды обеспечиваются посевным материалом снаружи вовнутрь, при остановке – изнутри наружу.

Ваши преимущества:

Незначительные перекрытия для жизнеспособных посевов в соответствующих зонах
Экономия производственных средств за счет отключения отдельных рядов

Максимальная экономия удобрений и посевного материала с включением отдельных рядов

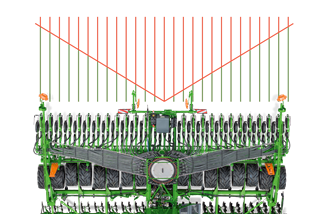

Для предотвращения избыточного высева на разворотной полосе и на клиньях на помощь придет функция включения отдельных рядов Cirrus Grand. Каждый ряд можно включить и отключить по отдельности. Скорость вращения дозирующих устройств автоматически адаптируется в соответствии с количеством открытых заслонок. В особенности в зонах перекрытий за счет локального отключения формируются очень жизнеспособные посевы, поскольку на этих участках предотвращается двойной высев. С этой системой перекрытия сводятся до менее 1 % площади.

Посевная комбинация с двухрядной батареей дисков

Cirrus-C серийно оснащен двухрядной батареей дисков для предпосевной подготовки. Диаметр дисков составляет 460 мм. Это оптимально для создания мелкокомковатой структуры почвы и заделки органической массы. Глубину укладки дисков можно индивидуально регулировать во время движения. Возможность настройки дисков при помощи кулисы обеспечивает чистые переходы по краям.

Выбор подходящих дисков – крупновырезные или мелковырезные

На выбор предлагается несколько вариантов дисков: мелковырезные диски и крупновырезные диски. Крутой угол установки дисков обеспечивает особо интенсивное перемешивание.

Мелковырезной диск

Мелковырезной диск проявляет свои сильные стороны, в первую очередь, при проведении поверхностной предпосевной подготовки. С его помощью формируется больше мелкозема для оптимальной заделки посевного материала.

Крупновырезной диск

Крупновырезной диск вызывает более интенсивные колебания почвы. За счет определенной формы он позволяет достичь особенно эффективной заделки и измельчения пожнивных остатков.

Пружинные демпферы – безопасно и без техобслуживания

Подвеска дисков в виде пружинных демпферов объединяет два диска в одну единицу, которая оптимально копирует контур почвы. Интегрированные пружинные демпферы служат дополнительно защитой от перегрузок при использовании на каменистых почвах. Так повышается эксплуатационная безопасность и сокращается время на подготовительные работы. Массивное клеммовое крепление обеспечивает равномерную выдержку глубины обработки.

1.Пружинные демпферы

Оптимальная техника для оптимальной всхожести

Шины Matrix способствуют формированию равномерных и высоких всходов. Шины размером 400/55R17.5 имеют диаметр 860 мм при ширине 400 мм.

Комбинация большого диаметра и специального профиля шин обеспечивает улучшенный собственный привод в отличие от машин с профилем шин AS.

Благодаря индивидуальной подвеске колес машина может также проходить повороты и маневрировать в угловых участках поля с меньшим усилием. Щадящий процесс поворота защищает машину от чрезмерной нагрузки и износа. Кроме того, предотвращается растирание и нагребание почвы при прохождении поворотов. Обеспечивается неизменное качество семенного ложа и максимально щадящий режим работы.

Каждое колесо движется свободно от остальных и может гибко адаптировать скорость и направление движения при величине угла поворота до 90°.

Безопасное и быстрое движение на общественных дорогах

Шины Matrix не только создают оптимальное семенное ложе, но и служат транспортным шасси. Даже при транспортной скорости 40 км/ч машина отличается высокой устойчивостью при движении. Это возможно, поскольку машина движется лишь на 4 колесах всего шинного пакера. Высокая несущая способность колес позволяет приподнять центральную пару колес (между четырьмя транспортными колесами).

Полосовое обратное уплотнение – Для оптимальных условий роста

Основой появления быстрых и равномерных всходов являются оптимальные и однородные условия роста для всех растений.
Они достигаются за счет формирования мелкокомковатого семенного ложа, подвергнутого полосовому обратному уплотнению. Наряду с использованием различных инструментов, шины Matrix в этой связи приобретают особое значение. С одной стороны, они формируют больше мелкозема для покрытия посевного материала, однако прежде всего они за счет своей специальной формы обеспечивают требуемое полосовое обратное уплотнение.

Преимущества полосового обратного уплотнения семенного ложа

Однородные условия роста для всех растений
Доступ капиллярной воды в почве к посевному материалу
Предотвращение верховодки после обильных осадков
Обеспечение газообмена

Все эти преимущества полосового обратного уплотнения обеспечивают появление равномерных и высоких всходов!

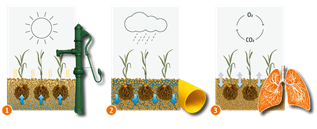

Посев наверняка!

1) При сильной засухе – принцип водяного насоса:
Уплотнённые полосы обеспечивают хороший контакт с почвой непосредственно в посевном рядке. Так капиллярная влага доходит до зародыша даже при засухе. Полосовое обратное уплотнение обеспечивает работу почвы по аналогии с водяным насосом. Каждая капля на счету!

2) При высокой влажности – принцип дренажа:
Рыхлая почва хорошо впитывает дождевую воду и накапливает её. Осадки в большом количестве просто просачиваются в неприкатанные участки почвы. Тем самым, предотвращается эрозия почвы. Здесь почва работает как дренаж. Между рядами остается достаточно рыхлой земли для покрытия посевного материала даже на тяжелых и влажных почвах.

3) Газообмен – принцип легких:
Благодаря рыхлой почве происходит газообмен, что позволяет корням дышать.

Полосовое обратное уплотнение

Шины Matrix, в отличие от шин с профилем AS, оставляют хорошо уплотненные полосы. Это является существенным преимуществом, которое, прежде всего, оказывает положительное влияние на плавность хода высевающих сошников.

Сошник TwinTeC plus – Высокопроизводительный двухдисковый сошник

AMAZONE оснащает Cirrus высокопроизводительными сошниками TwinTeC plus – одними из самых прочных и прецизионных двухдисковых сошников. Благодаря давлению на сошник до 100 кг и за счет хорошего эффекта срезания двухдисковый сошник TwinTeC plus хорошо справляется со своими задачами даже на тяжелых и комковатых почвах. Корпус и подшипниковый узел из кованой стали обладают достаточным резервом даже при тяжелейших условиях. За счет высокого давления на двухдисковый сошник TwinTeC plus посев проводится с высокой точностью даже в условиях мульчированного посева при большом количестве органической субстанции. Благодаря инновационной системе регулировки давления на сошник через циркуляцию масла оно остается постоянным даже на сильно холмистых участках, так что заданная глубина посева удерживается с высокой точностью.

Двухдисковый сошник TwinTeC plus абсолютно не требует технического обслуживания и отвечает высочайшим требованиям.

Двухдисковый сошник TwinTeC plus (в разрезе)

1. Внутренний чистик
2. Гидравлическая регулировка давления на сошник от 0 до 100 кг
3. Переменная подача посевного материала
4. Необслуживаемый подшипниковый узел, без точек смазки для необслуживаемого сошника
5. Двойной диск ∅ 380 мм, угол 10°
6. Удлинитель подачи
7. Фиксатор посевного материала
8. Посевной штригель с механизмом смещения
9. Держатель колес с опорным катком Control+ с шириной протектора 50, 65 или 75 мм

Двойные диски

Хороший эффект срезания сошником обеспечивают острые диски с предварительным натяжением с углом установки 10°. Большой диаметр 380 мм гарантирует плавность хода. Благодаря большому срезу сошника 190 мм и соединению опорного катка через расположенный выше держатель сошников, остается достаточно свободного места, что позволяет проводить работу без засорения.

Подача посевного материала

Удлинитель подачи и фиксатор посевного материала надежно подают посевной материал ко дну посевной борозды и предотвращают «соскакивание» отдельных зерен. Серийный внутренний чистик, опционально с твердосплавными пластинами, обеспечивает точную работу даже на липких почвах и значительно повышает эксплуатационную безопасность.

Ведение по глубине

Надежное соблюдение глубины укладки каждым сошником обеспечивается опорным катком на параллелограммной подвеске. Опорные катки Control+ предлагаются с шириной 50 мм, 65 мм и 75 мм. Так на всех видах почв, от легких, песчаных до тяжелых, глинистых, можно обеспечить высокое качество работы машины. Опциональные чистики на опорных катках обеспечивают также неизменное ведение сошника даже при влажных условиях.

Давление на сошник TwinTeC plus

Давление на сошник настраивается серийно через ISOBUS-терминал. Сошник удерживает заданное значение давления. Это имеет преимущество особенно при поверхностном посеве на сильно холмистых участках.

Comfort-пакет 1 с терминалом TwinTerminal 3.0

Для дальнейшего упрощения предварительного дозирования, калибровки и удаления остатков AMAZONE предлагает для Cirrus в сочетании с ISOBUS-терминалом Comfort-пакет 1 с терминалом TwinTerminal 3.0. Последний устанавливается непосредственно на сеялке рядом с дозирующим устройством. Такое положение имеет определенное преимущество: Механизатор может осуществлять управление и ввод данных для калибровки непосредственно на машине и не выходить каждый раз из кабины трактора. Терминал TwinTerminal 3.0 состоит из влаго- и пыленепроницаемого корпуса с дисплеем 3,2 дюйма и четырьмя большими клавишами, в том числе и для управления в перчатках.

ISOBUS как основа интеллектуальной коммуникации. Один язык, много преимуществ!
Каждая ISOBUS-машина от AMAZONE представляет собой современнейшую технику с почти неограниченными возможностями. При этом не играет никакой роли, будете ли Вы использовать терминал управления от AMAZONE или имеющийся ISOBUS-терминал на Вашем тракторе. ISOBUS обозначает действующий по всему миру стандарт коммуникации между терминалами управления, тракторами и навесными орудиями, с одной стороны, и системами управления агропредприятием Farm Management Information System – с другой.

Управление с различными ISOBUS-терминалами

Это означает, что Вы можете управлять всеми Вашими ISOBUS-орудиями с помощью одного терминала. Вы только соединяете машину с соответствующим ISOBUS-терминалом, и требуемая панель управления появляется на мониторе в кабине Вашего трактора.

Преимущества ISOBUS:

Преимущества программного обеспечения машин AMAZONE:

Ориентированное на пользователя и интуитивное
Разработано специально под машину
Функциональный объём сверх ISOBUS-стандарта

GPS-Switch pro

С автоматическим посекционным включением GPS-Switch AMAZONE предлагает систему, базирующуюся на спутниковой системе навигации GPS, позволяющую полностью автоматическое включение секций для всех терминалов управления AMAZONE и ISOBUS-распределителей, -опрыскивателей и -сеялок.
