AMAZONE CAYENA

ЗАГРУЗКИ

Инструкции, брошюры                                           ✔ Скачать в формате PDF

Посмотреть видео                                                   ✔ Сеялка Cayena

Калькулятор производительности                       ✔ Расчёт экономической эффективности агрегата

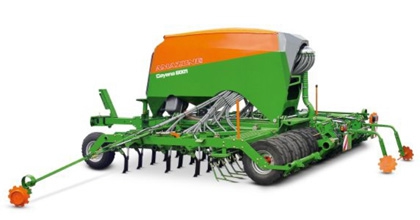

НОВАЯ СЕЯЛКА С ДОЛОТОВИДНЫМИ СОШНИКАМИ CAYENA.

Разработана для быстрого посева как с предварительной обработкой почвы, так и без нее. Она проявляет свои сильные стороны особенно на твёрдых и каменистых почвах и в засушливых регионах, где традиционные сошники быстро выходят из строя.

Независимо от того, крупные, средние или мелкие семена, для мульчированного посева, посева на вспаханную почву или в жнивьё – Cayena с шириной захвата 6 метров показывает уникальную производительность. С рабочей скоростью до 15 км/ч и семенным бункером ёмкостью 3.600 литров новая сеялка Cayena располагает большим потенциалом для максимальной дневной выработки.

Ваши преимущества:

• Посев и оптимальное обратное уплотнение за один проход;
• Высокая производительность при точном дозировании;
• Низкое тяговое сопротивление за счёт сошников TineTeC;
• Для тяжелых, сухих и каменистых почв;
• Высокая проходимость при большом количестве рядов: 36 сошников на 6 метрах;
• Оптимальное покрытие посевного материала штригелем Exakt S;
• Центральная бесступенчатая настройка глубины посева;
• Полосовое обратное уплотнение резино-клиновым катком с шинами Matrix;
• Оптимизированное ведение сошников для точной укладки семян.

Ваши преимущества за счет ISOBUS.

Сеялки Cayena прошли сертификацию AEF по тесту на совместимость UT 2.0. Таким образом, эти машины AMAZONE полностью совместимы со всеми представленными на рынке терминалами, сертифицированными по тесту UT 2.0. Терминалы AMAZONE AMATRON 3, CCI 100 и AMAPAD, как и все ISOBUS-машины AMAZONE, поддерживают функциональные возможности AEF AUX-N. Это означает, что, например, клавиши имеющегося в наличии многофункционального джойстика AUX-N могут быть свободно запрограммированы по желанию механизатора. Таким образом, каждая функция находится там, где она необходима.



Максимальная дневная производительность с рабочей скоростью до 15 км/ч.

Сеялка с долотовидными сошниками Cayena проявляет свои сильные стороны особенно на твёрдых и каменистых почвах и в засушливых регионах, где обычные сошники быстро выходят из строя. Независимо от того, крупные, средние или мелкие семена, для мульчированного посева, посева после вспашки или по стерне – Cayena с шириной захвата 6 метров показывает небывалую эффективность. С рабочей скоростью до 15 км/ч, а также объёмом семенного бункера 3.600 л Cayena предлагает Вам огромный потенциал для достижения максимальной дневной производительности.

Cayena-C - для посевного материала и удобрений.

Прицепная сеялка с долотовидными сошниками Cayena 6001-C от AMAZONE предлагает также оснащение для внесения удобрений. На этой машине бункер объёмом 4.000 л разделен на два отсека в соотношении 60:40 и оснащен двумя электрическими дозаторами. Оба отсека могут быть полностью заполнены посевным материалом или удобрениями. Посевной материал и удобрения одновременно укладываются в посевную борозду. Так, например, при посеве озимого рапса или озимых зерновых может быть внесена соответствующая стартовая доза удобрений.

Закрытая напорная система Cayena-C гарантирует одновременное внесение посевного материала и удобрений.

Сошники TineTeC в работе.

36 долотовидных сошников Cayena с междурядьем 16,6 см расположены в три ряда, смещены относительно друг друга на основной раме и, несмотря на узкое междурядье, оставляют достаточно места для прохождения растительных остатков и камней.

Узкие и прочные.

За счёт своей чрезвычайно узкой формы сошники Cayena, защищённые особым покрытием, легко проникают в почву и вызывают лишь незначительное перемещение почвенного материала – это минимизирует потери влаги при посеве. Узкая форма сошников даёт также и другие преимущества: тяговая потребность Cayena весьма низкая, и износ сошников сводится к минимуму. Несмотря на большую ширину захвата в 6 метров, для использования с сеялкой Cayena достаточно тракторов мощностью от 100 кВт/136 л.с.

Защита от камней и перегрузок.

Специальные пружинные демпферы оптимизируют копирование рельефа почвы сошниками – даже на тяжелых почвах. В то же время они служат защитой от перегрузок и камней и обеспечивают трехмерное отклонение сошников. Легкая вибрация освобождает долотовидные сошники от органической массы, не ухудшая однако, качества укладки посевного материала.



Агрессивный угол атаки.

Узкие сошники TineTeC сеялки Cayena расположены под «агрессивным» углом атаки и проникают в почву автоматически. Поскольку машина опирается на резино-клиновой каток в задней части и нижние тяги трактора, то проникновение сошников вглубь ограничено. Так, постоянно и независимо от уровня заполнения семенного бункера, обеспечивается точная глубина укладки посевного материала. С помощью двух элементов настройки с каждой стороны Вы можете централизованно, быстро и надежно изменить глубину укладки.







Клапан оттока воздуха.

С помощью клапана оттока воздуха при смешанном посеве с резко отличающимися специфическими массами/объёмами (легкий посевной материал / тяжелые удобрения) можно удержать поток посевного материала. Так как поток воздуха турбины регулируется самостоятельно, то обдув более легких материалов и подрегулировка предотвращается.



Без забивания – даже при большом количестве соломы.

По завершении укладки посевного материала штригель Exakt S закрывает посевную борозду рыхлой почвой и выравнивает почву. Интенсивность воздействия штригеля также можно настроить централизованно.



Обратное уплотнение с помощью резино-клинового катка.

За штригелем типа "Exakt" следует резино-клиновой каток AMAZONE, состоящий из 12 колёс диаметром 800 мм. Большой резино-клиновой каток обеспечивает максимальную плавность хода и служит одновременно интегрированным шасси. Благодаря специальной профильной конструкции резино-клиновой каток полосами, с высокой точностью, уплотняет семенное ложе. Так в засушливых условиях достигается оптимальная всхожесть. Одновременно происходит заделка части камней в почву. Таким образом, нет необходимости проведения отдельного процесса прикатывания почвы. Чистики на катке способствуют тому, чтобы он не засорялся и не загрязнялся при влажных условиях.

Основная настройка.

Сеялка Cayena агрегатируется через нижние тяги трактора и ведется колесами-катками. Идущие перед сошниками опорные колеса (опционально) обеспечивают плавность хода даже при высокой скорости посева. Глубина укладки посевного материала настраивается быстро и просто посредством винтовых тяг. Так же просто настраивается штригель Exakt S для закрытия посевной борозды – готово!

















Компактность и манёвренность.

Благодаря агрегатированию сеялки через нижние тяги навески трактора, интегрированному шасси, а также гидравлически складывающимся сошникам, сеялка Cayena очарует Вас своей компактностью и манёвренностью одновременно. Её длина составляет всего 6,85 м, транспортная ширина – всего 2,9 м. Такие компактные размеры являются большим преимуществом, особенно в тяжёлых условиях и при транспортировке.

Поскольку семенной бункер расположен в передней части сеялки Cayena, большая часть веса машины распределяется на заднюю ось трактора. Это заметно улучшает тягово-сцепные свойства.

Мощная и компактная.

Семенной бункер Cayena большой, но в то же время очень компактный. Это обеспечивает свободный вид на сошники TineTeC. У Вас всегда все под контролем.







Полезная информация.

Внутреннее освещение семенного бункера соединено со светом фар трактора. Рулонный тент надежно защищает посевной материал от пыли и дождевой воды.















Точное дозирование.

Вы можете быть уверены, что электронное дозирование с помощью терминалов управления AMADRILL+ или AMATRON 3 гарантирует точную настройку количества семенного материала. Вам остаётся только задать норму высева на терминале управления, провести калибровку и ввести измеренное количество в терминал. Норма высева и скорость работы, полученные по импульсам радара, определяют число оборотов привода дозирующих катушек. Так можно предотвратить неточности при изменении почвенных условий.

Comfort-пакет 1 с TwinTerminal 3.0.

Для дальнейшего упрощения предварительного дозирования, калибровки и удаления остатков AMAZONE предлагает для данной машины в сочетании с терминалами управления AMATRON 3, CCI 100 или AMAPAD Comfort-пакет 1 с терминалом TwinTerminal 3.0. Последний устанавливается непосредственно на сеялке рядом с дозирующими органами. Такое положение имеет определенное преимущество: механизатор может осуществлять управление и ввод данных для калибровки непосредственно на машине и не выходить каждый раз из кабины трактора.

Терминал TwinTerminal 3.0 состоит из влаго- и пыленепроницаемого корпуса с дисплеем 3,2 дюйма и четырьмя большими клавишами для управления.

Дозирующие катушки.

Для крупно-, средне- и мелкосеменных культур предназначены сменные дозирующие катушки – это позволяет оптимально подобрать норму высева конкретной культуры, и тем самым обеспечивается очень равномерное дозирование, а также щадящее воздействие на посевной материал. Все дозирующие катушки можно очень легко и быстро, без инструментов заменить, независимо от уровня заполнения семенного бункера.

Для мелких семян, мака, семян растений-сидератов, кукурузы, подсолнечника, гороха и бобов опционально предлагаются дополнительные дозирующие катушки.

AMADRILL+ - Точная норма высева и интуитивное управление.

AMADRILL+ – это новый, удобный в управлении терминал для сеялок AMAZONE. Эргономичная конструкция с чёткими символами и цифрами на дисплее обеспечивают особый комфорт. Именно в небольших хозяйствах, где работают наёмные сотрудники, и при коротких сезонах желательно, чтобы сложные сеялки были оснащены простым, интуитивным управлением.

AMADRILL+

AMADRILL+ регулирует полностью электронное дозирование машины. Для калибровки достаточно нажатия на одну клавишу. После введения количества посевного материала, полученного при калибровке, происходит самостоятельная юстировка системы. Особые преимущества выявляются на краю поля: функция «преддозировки» гарантирует надёжность при посеве в угловых зонах поля. Нажатием на кнопку отключается электронное дозирование, так что, например, возможна быстрая и лёгкая предварительная обработка разворотной полосы без посева.

Естественно, имеются также обычные функции современной регулировки сеялки: простая настройка и управление технологической колеёй, дистанционное изменение нормы высева, контроль турбины и высевающего вала, а также интеграция датчика уровня посевного материала в семенном бункере.

Терминал управления AMATRON 3.

Управление всеми важными функциями осуществляется через ISOBUS-терминал AMATRON 3. Сюда относятся рабочие функции, а также функции настройки машины, например, калибровка. AMATRON 3 – это универсальный ISOBUS-терминал управления для сеялок, распределителей удобрений и опрыскивателей, который позволяет оптимально регулировать норму внесения.

Машина серийно оснащена сервоприводом дозирования. Он производит простую калибровку и индивидуальную регулировку нормы высева. Электрогидравлическое управление посредством бортового компьютера AMATRON 3 позволяет руководить всеми функциями, такими как, выполнение разворота или интенсивность обработки дисковой бороны, находясь в кабине трактора.

Терминал управления дополнительно контролирует и регулирует функции режима технологической колеи. Сюда относится также возможность нахождения различных препятствий для маркёров. С помощью нового менеджера задач Task Controller возможна обработка заданий за офисным компьютером в формате ISO-XML и передача данных в формате ISO-XML через USB-накопитель на терминал. С помощью AMATRON 3 можно дифференцированно обрабатывать карты в формате ISO-XML или Shape.

CCI-терминал.

ISOBUS-терминал CCI от AMAZONE является результатом сотрудничества с несколькими производителями сельхозмашин в объединении под названием Competence Center ISOBUS e. V. (CCI). За счет CCI AMAZONE и ее партнеры заложили основы практического применения ISOBUS. CCI 100 служит базой для постепенного перевода всех машин и агрегатов AMAZONE на стандарт ISOBUS.

Ваши преимущества:

• Качественный 8,4 "дюймовый цветной дисплей с высоким светоотражением и датчиком освещенности, который автоматически адаптирует яркость дисплея под существующие условия. Это предотвращает ослепление механизатора при работе в сумерки и ночью;
• Ввод данных осуществляется на выбор через удобный в использовании сенсорный дисплей или с помощью клавиш;
• Менее утомительной работу в темное время суток делает и подсветка клавиш, которая тоже связана с датчиком освещенности;
• Известное управление «одной рукой» от AMAZONE также возможно, поскольку распределение функций программируемой клавиши может очень просто отражаться;
• Для интуитивной навигации по меню и удобства при вводе значений терминал снабжен качественным сенсорным экраном;
• Для быстрого прямого ввода и изменения значений в корпус эргономично встроен инкрементный датчик с функцией подтверждения.

Функции терминала:

• Управление машинами с поддержкой ISOBUS;
• Функции ПО трактора (Интерфейс для скорости, карданного вала и положения нижних тяг);
• Менеджмент задач для документирования CCI.Control;
• CCI.Command (опционально): автоматизированное переключение секций CCI.Command.SC система параллельного вождения CCI.Command.PT;
• Аппликационные карты в формате ISO-XML;
• USB-порт для обмена данными;
• Порт для подключения GSM-модема;
• ASD-порт и LH5000-порт через RS232 (передача заданных значений), например, для азотных сенсоров;
• Функции камеры CCI.Cam;
• Особенной характеристикой CCI-терминала в связи с сеялками является функция автоматической закладки технологической колеи. Здесь переключение режима технологической колеи регулируется через GPS с помощью режима параллельного вождения CCI-терминала.

Внешняя световая консоль для системы параллельного вождения CCI.Command.PT.

Терминал имеет следующие функции:

• Управление машинами с поддержкой ISOBUS;
• Координация выполнения задач для документирования;
• Автоматическое переключение секций GPS-Switch pro;
• Система параллельного вождения GPS-Track pro;
• Опциональное дооснащение до автопилота;
• Аппликационные карты GPS-Maps pro.

Свойства AMAPAD:

• Лицевая сторона дисплея из специального закаленного стекла;
• Корпус из ударопрочного полимера;
• Чрезвычайно узкие рамки для максимальной обзорности;
• Встраиваемый, пыле- и влагонепроницаемый.

AMAPAD.

Терминал управления AMAPAD от AMAZONE предлагает полноценное и высококачественное решение для GPS-программ, таких как автоматическое переключение секций, базируемое на GPS, а также программа Precision-Farming.
AMAPAD имеет достаточно эргономичный сенсорный дисплей диагональю 12,1". Инновационная концепция «Mini-View» предлагает возможность отображения процессов, которыми механизатор в данный момент не управляет, но желает контролировать. При необходимости их можно увеличить «движением пальца». Клавиши быстрого доступа, а также индивидуальная рабочая поверхность, где  пользователь размещает необходимые ему приложения и виджеты, представляют собой сбалансированную эргономику управления.

Наряду с переключением секций GPS-Switch pro инсталлирована серийная, качественная, профессиональная система параллельного вождения GPS-Track pro, которую можно дооснастить до автопилота.
