DISCO 9400 C DUO

ЗАГРУЗКИ

Посмотреть видеоматериалы              ✔ DISCO DUO



МАШИНЫ ДЛЯ ЗАГОТОВКИ КОРМОВ CLAAS. ДИСКОВЫЕ КОСИЛКИ DISCO. ВАШИ ПРЕИМУЩЕСТВА:

• MAX CUT для высочайшего качества среза;
• Высочайшее качество среза с косилочным брусом MAX CUT, идеальный рисунок среза: никаких полос из-за наростов земли на брусе;
• Ровный ход даже на высоких скоростях;
• Инновационная схема соединений для максимальной устойчивости к изгибам и сохранения формы даже при экстремальных нагрузках;
• Экономичный расход дизельного топлива благодаря ACTIVE FLOAT ACTIVE FLOAT и экономичному валу отбора мощности (850 об/мин);
• SAFETY LINK для защиты трансмиссии с заменой в случае необходимости.



КОСИЛОЧНЫЙ БРУС MAX CUT.

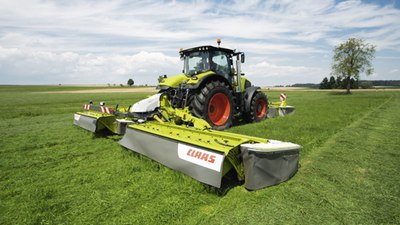

Все новые косилки DISCO, от самой маленькой задненавесной косилки CONTOUR до высокотехнологичной DISCO AUTOSWATHER, и все косилки DISCO F/FC/FRC теперь оснащены новым косилочным брусом MAX CUT. Чтобы фермеры работали еще лучше и эффективнее. Новые широкозахватные косилки TREND, CONTOUR, BUSINESS, AUTOSWATHER и DUO производства CLAAS подходят для всех классов мощности и удовлетворяют индивидуальным требованиям клиентов. Различные варианты управления позволяют воплотить в жизнь самые смелые пожелания. Компания CLAAS предлагает линейку продукции для будущего: от базовой модели DISCO TREND без плющилки для средних хозяйств до профессиональной косилки DISCO AUTOSWATHER с плющилкой, укладкой валков, гидравлической и электронной системами, обеспечивающими необходимый комфорт.

1. Цельный штампованный корпус;
2. Смещенные вперед косилочные диски;
3. Свободно вращающиеся ножи;
4. Эффективная концепция привода;
5. Оптимизированный туннельный эффект;
6. Инновационная схема соединений для максимальной устойчивости к изгибам и сохранения формы;
7. Косилочный брус, не требующий регулярного смазывания;
8. Предохранительные модули SAFETY LINK;
9. Дополнительно закаленные и привинченные промежуточные элементы;
10. Скользящие башмаки с эффектом направляющей;
11. Удобная система быстрой замены ножей;
12. Опционально предлагаются изнашивающиеся башмаки, башмаки высокого среза, сдвоенные для высокого среза или защиты бруса;
13. Очень маленькие отверстия в брусе.

Уникальная концепция привода.

Новый последовательный привод сочетает в себе преимущества других концепций привода, благодаря чему брус может похвастаться непревзойденной эффективностью. Волнообразная форма обеспечивает вынесенную далеко вперед опору и зацепление в двух точках. Равномерные междисковые расстояния гарантируют идеальное качество среза в любых условиях эксплуатации. Использованы исключительно высококачественные материалы, гарантирующие максимальную долговечность. Брус MAX CUT имеет смазку на весь срок службы и поэтому не требует техобслуживания.

Устройство в деталях.

Только волнообразная форма оставляет место для двух специальных закаленных промежуточных элементов: промежуточный элемент с выступом там, где сходятся ножи, (слева) функционирует как противорежущая пластина и предотвращает образование наростов земли. Одновременно он служит надежной защитой бруса. В месте расхождения ножи раньше выходят из бруса через узкий промежуточный элемент (справа) и сразу начинают резать. Специальная форма также обеспечивает оптимальный поток растительной массы.

Гигантское усилие штампа.

Усилие штамповки 3000 т создает основу для косилочного бруса: цельноштампованного корпуса волнообразной формы. Этот секрет MAX CUT обеспечивает необходимую устойчивость и включает уникальные технические детали. Только идеальная волнообразная форма может целиком и полностью эффективно воплощать в себе все требования, предъявляемые к современному косилочному брусу.

Аккуратная сборка с высочайшей точностью сопряжений.

Благодаря тому, что и корпус, и крышка обрабатываются совместно, обе половинки точно подогнаны друг к другу. Кроме того, инновационная концепция соединения обеспечивает идеальное геометрическое замыкание и максимальную устойчивость к изгибам и сохранение формы без ослабляющей материал сварки. В сочетании с высокопрочной мелкозернистой конструкционной сталью косилочный брус MAX CUT отличает максимальный срок службы даже при экстремальных нагрузках.

Высочайшее качество среза благодаря максимальному перекрытию.

Идеальный срез благодаря специальной форме промежуточных элементов: там, где ножи расходятся, образуется максимальный нахлест ножей. Площадь среза увеличивается.





SAFETY LINK.

В случае столкновения модуль SAFETY LINK легко и просто заменяется, после чего работу можно сразу продолжить. При этом каждый отдельный косилочный диск имеет запрограммированный участок излома в предохранительном модуле и отсоединяется от трансмиссии. Осевой винт удерживает косилочный диск в рабочем положении. Двойной радиальный шарикоподшипник со специальным уплотнением гарантирует максимальную долговечность.

Точность в каждой детали.

Высокоточно отшлифованные сферические шестерни передают усилия еще более эффективно. Ввиду своих размеров их скорость вращения намного ниже, чем у сателлитных колес. Поэтому брус отличается низким уровнем шума и износа.





Износостойкие держатели ножей.

Держатели ножей для защиты имеют с нижней наружной стороны износостойкое вольфрам-карбидное покрытие, подобно используемым в ковшах экскаваторов.





Длительная стабильность: косилочные диски.

Особая форма гарантирует оптимальный поток массы и высочайшую износостойкость. Для защиты наклонных поверхностей предусмотрены дополнительные изнашивающиеся пальцы.



Движение без помех.

Долго сохраняющие остроту и безопасные: свободно вращающиеся ножи уклоняются от препятствий, никогда не сталкиваются с противоположной стороной и поэтому могут использоваться с двух сторон до замены.





DISCO DUO. КОСИЛКА ДЛЯ ТРАКТОРОВ С РЕВЕРСИВНЫМ УСТРОЙСТВОМ.

Модель, которой нет равных.

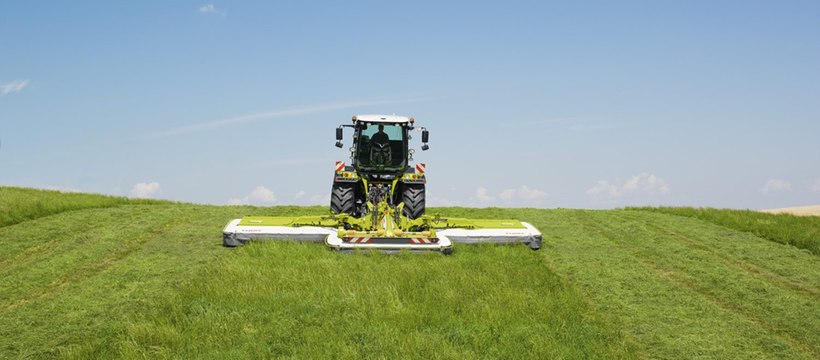

DISCO 9400 C DUO с шириной захвата 9,10 м является самой широкой представленной на рынке косилкой для тракторов с реверсивным устройством. Установка прямо перед кабиной обеспечивает механизатору отличный обзор оборудования и поля. Также повышается комфорт движения. При необходимости косилка может быть переоборудована в комбинированную передне- и задненавесную.

Преимущества DUO:

• ACTIVE FLOAT для всех моделей (в том числе передненавесной косилки);
• MAX CUT для высочайшего качества среза;
• Пальцевая плющилка;
• Гидравлическое противонаездное устройство непрерывного действия защищает косилку в случае столкновения. Косилка отклоняется и затем самостоятельно возвращается в исходное положение;
• Гидравлический разъем KENNFIXX® с маркировкой муфты и магнитным держателем;
• Гидравлическое складывание боковых защитных фартуков (серийно);
• Гидравлическая блокировка при транспортировке;
• Направляющие крюков нижних рычагов для удобной навески;
• Светодиодная световая рейка;
• Опционально четыре светодиодные фары рабочего освещения для профессиональной работы даже в ночное время.

Управление.

DISCO 9400 C DUO серийно оснащается гидравлической системой Load-Sensing. Это позволяет выполнять все функции прямо через CLAAS OPERATOR. Альтернативно управление может осуществляться через совместимый с ISOBUS модуль COMMUNICATOR II или любой другой терминал ISOBUS. При полной совместимости трактора с ISOBUS все важные функции могут быть присвоены функциональным клавишам. А дополнительная линия P2 позволяет с помощью секции гидрораспределителя простого действия поднимать косилку на краю участка и таким образом интегрировать ее в систему трактора для управления разворотом на краю поля. Все показатели производительности, например производительность на гектар, могут быть зафиксированы и распечатаны на опциональном принтере заданий.

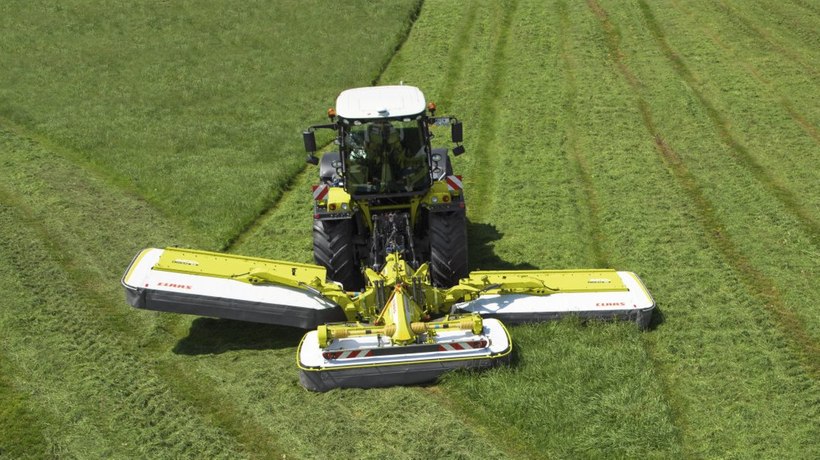

Отдельный подъем косилок на краю поля.

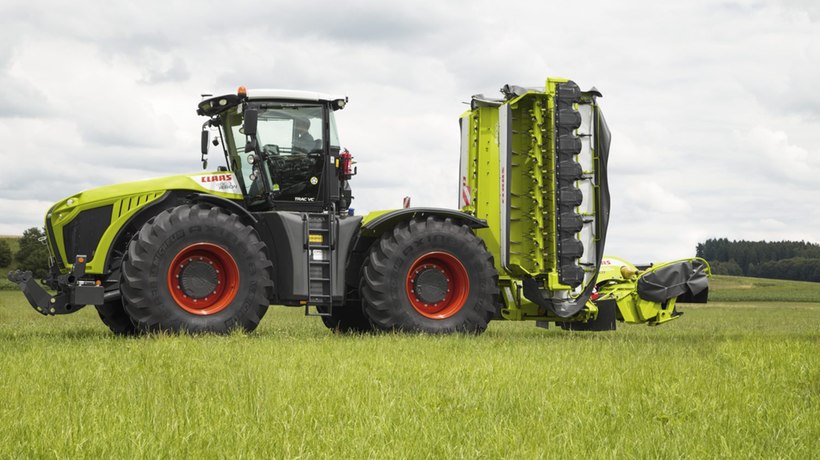

Компактная транспортировка рядом с трактором.

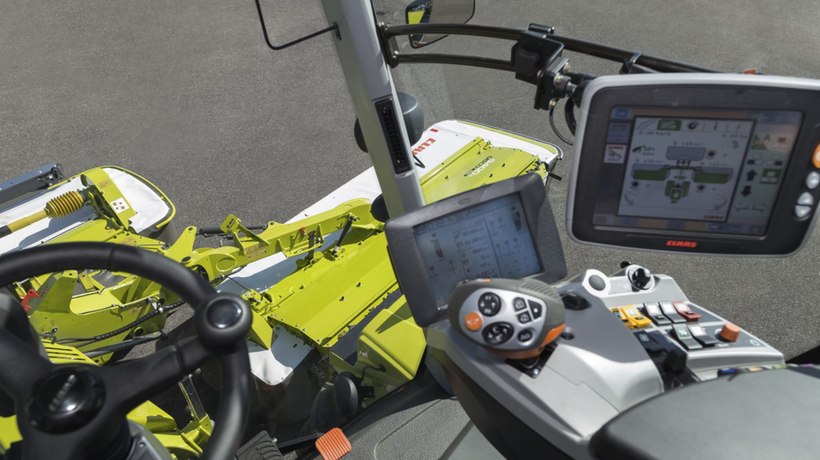

Удобное управление с помощью совместимого с ISOBUS терминала COMMUNICATOR II или S10 и функциональных клавиш ISOBUS на рычаге управления.

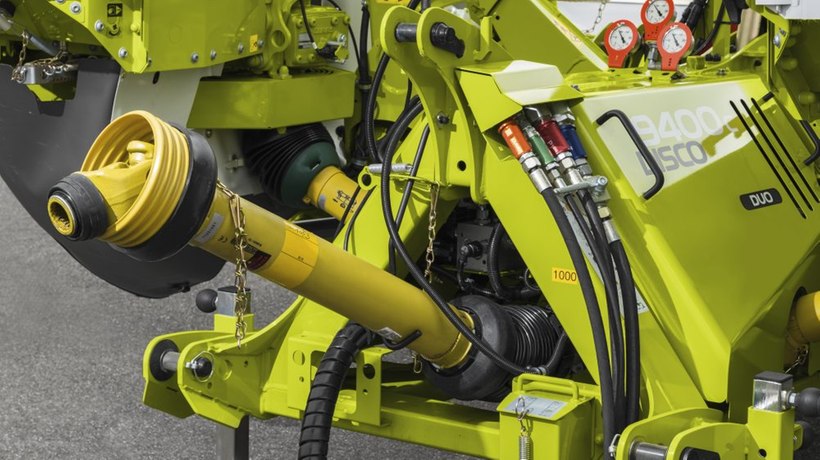

Порядок после работы: карданный вал, все кабели и гидравлические шланги на предусмотренных местах.
