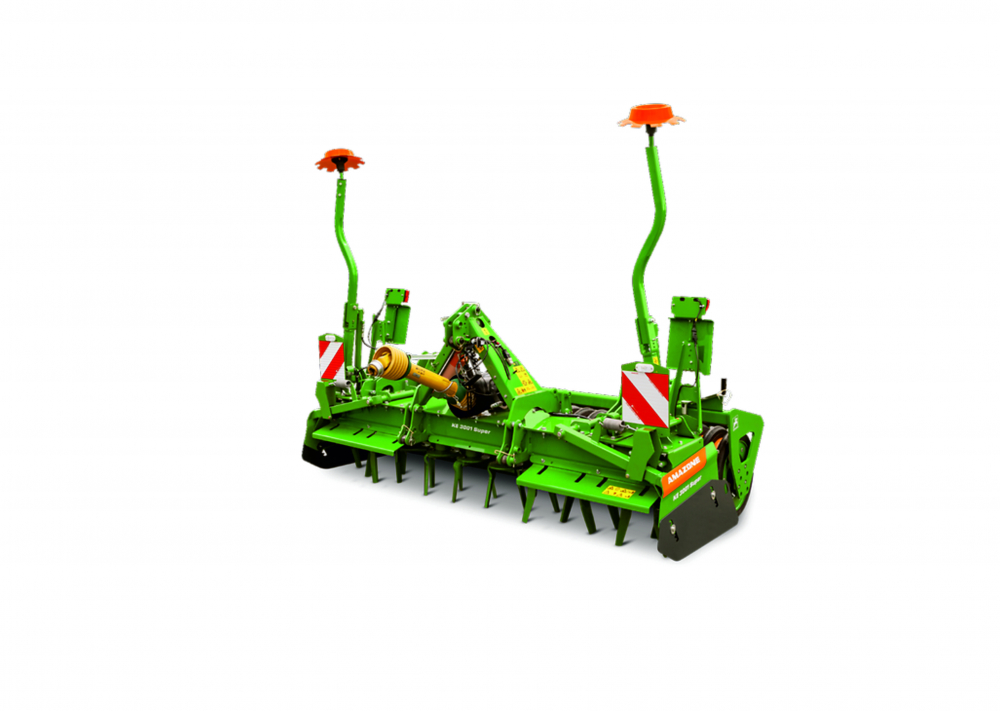

Ротационная борона KE / KE 02 Rotamix

С различными моделями KE 02 Rotamix AMAZONE предлагает надежные ротационные бороны именно для Ваших потребностей. В комбинации с сеялкой или в соло-режиме почвообрабатывающие орудия обеспечат Вам бескомпромиссную надежность и качество.

Предлагаются также различные варианты катков, так что комплексная машина может быть идеально адаптирована к тем или иным условиям местности.

Ваши преимущества с первого взгляда

• Низкая подъёмная сила за счет конструкции с оптимизированной массой
• Прямая передача усилия и долгий срок службы благодаря редуктору DirectDrive
• Прочность, поскольку держатели зубьев и вал выкованы из цельного куска стали
• Оптимальное выравнивание за счет 4 держателей зубьев на метр ширины захвата – Система Rotamix
• Компактная конструкция за счет небольшого диаметра держателя зубьев
• Система Quick + Safe – известная система быстрой замены зубьев и интегрированный предохранительный механизм
• Комфортная настройка с помощью универсального обслуживающего инструмента
• Транспортная ширина 3 метра даже при ширине захвата 6 метров благодаря складывающейся раме



Всегда подходящая машина

С различными моделями KE 02 Rotamix AMAZONE предлагает надежные ротационные бороны именно для Ваших потребностей. В комбинации с сеялкой или в соло-режиме почвообрабатывающие орудия обеспечат Вам бескомпромиссную надежность и качество.

Предлагаются также различные варианты катков, так что комплексная машина может быть идеально адаптирована к тем или иным условиям местности.



Rotamix и система Quick+Safe: Оптимальная комбинация для Вашей ротационной бороны

На KE 02 расположены 4 держателя зубьев на метр ширины захвата, на которые распределяется поступающая нагрузка. Зубья с пассивным углом атаки создают оптимальную мелкокомковатую структуру и идеально выравнивают поверхность почвы. Новая борона KE 02 с Rotamix проявляет свои преимущества, прежде всего, на тяжелых почвах и подходит для оптимальной предпосевной подготовки, особенно после вспашки.

4 держателя зубьев на метр ширины захвата позволяют использовать шестерни с небольшим диаметром. Это обеспечивает очень компактную конструкцию ванны ротационной бороны.

Компактная конструкция ротационной бороны снижает влияние рычага на трактор. При использовании посевной комбинации насадная сеялка устанавливается очень близко к трактору. Требуемая подъемная сила ниже, чем у других ротационных борон, что также положительно влияет на фронтальную балластировку.

Редуктор DirectDrive – Мощный привод – без отклонения, прямая передача усилия

Высокий класс мощности

Ядром новой KE 02 является редуктор DirectDrive, по которому более высокий силовой поток передается непосредственно на шестерни зубьев ротационной бороны. Как и на ротационных культиваторах KX и KG, отклонения не происходит, и обеспечивается очень хорошая передача усилия с низким износом. На складывающихся KE 02-2 находится редуктор на обоих сегментах. Ротационная борона может быть использована с числом оборотов ВОМ 540/750/1.000. Предлагаются комплекты сменных шестерен для других скоростей вращения. Высокое число оборотов обеспечивает лучший эффект крошения.

1. Компактная ванна с прочной конструкцией с расположенными в ней шестернями
   Шестерни с меньшим диаметром, низкая конструкция, диаметр вала 45 мм, толщина стенки 6 мм и двойное дно ванны
2. Держатели зубьев изготовлены из цельного куска металла
3. Система Quick+Safe: Система быстрой замены зубьев и интегрированная защита от перегрузок
4. Пассивные зубья KE длиной 290 мм

Трехточечная навесная стойка с жесткими креплениями для нижних тяг

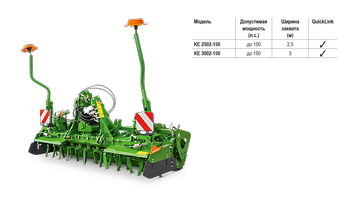

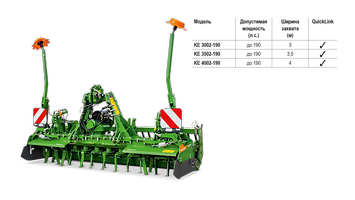

Навесная стойка на KE 02-150 и KE 02-190 имеет жесткие крепления для нижних тяг категории 3N. Подъёмная сила немного меньше, чем на навесной стойке KE 02-240. Поэтому комбинация с Centaya Super невозможна. Навесную стойку можно оптимально комбинировать с известной системой Huckepack.

Трехточечная навесная стойка с выдвижными креплениями для нижних тяг

За счет выдвижных нижних тяг борону KE 02-240 можно индивидуально настроить при работе с тракторами любого размера. Кроме того, это облегчает монтаж следорыхлителей следов трактора. Кроме того, нижние тяги можно установить на крепления кат. 3 или кат. 3N.

Quick-System: система быстрой замены зубьев

Зубья просто вставляются в гнездо держателя и фиксируются с помощью пальца и шплинта. Проще и быстрее просто не бывает! Нет крепёжных болтов, которые нужно подтягивать. Кованые зубья из закаленной стали упругие и износоустойчивые.

Safe-System

Небольшой свободный ход позволяет зубьям отклоняться при ударе о камни. Зубья прочно закреплены по центру держателя в гнезде. Гнездо расширяется наружу, так что горизонтальная часть зуба может поворачиваться в сторону. Поэтому жёсткие толчки при наскакивании зубьев на камни гасятся. Такое крепление зубьев обеспечивает прочность на каменистых почвах.

Ручная регулировка глубины обработки

Параллельное ведение катка и планировочной балки позволяет очень легкую и независимую настройку глубины обработки. За счет перфорированной решетки для тончайшей настройки можно удобно, без инструментов, адаптировать глубину обработки к условиям местности и эксплуатации. Механическая регулировка глубины обработки предлагается для всех моделей KE 02.

Гидравлическая регулировка глубины обработки

Опциональная гидравлическая регулировка глубины обработки для всех жестких моделей KE 02 предлагает механизатору больше комфорта и возможностей. Так, во время движения из кабины трактора можно проводить комфортную регулировку ротационной бороны в соответствии с условиями местности и эксплуатации. С помощью шкалы обеспечивается оптимальный контроль глубины обработки.

Планировочная балка

Планировочная балка разравнивает почву между зубьями и катком и заделывает вглубь камни. С универсальным обслуживающим инструментом можно комфортно настроить высоту планировочной балки.

 Ваши преимущества:

• Независимое ведение по высоте параллельно катку
• Интегрированный предохранительный механизм позволяет отклонение вверх
• Опционально можно исключить планировочную балку

Боковые щитки

Боковые направляющие щитки новой разработки имеют рессорную подвеску. Благодаря такой подвеске их можно настроить через продольный паз и при износе легко заменить. Для настройки требуется только прилагаемый универсальный обслуживающий инструмент.

 Ваши преимущества:

• Комфортная регулировка глубины
• Рессорная подвеска позволяет отклонение вверх

Трубчатый каток SW 520 мм ∅

Трубчатый каток SW представляет собой надежный и недорогой каток начального уровня с особенно низкой массой. Обратное уплотнение проводится параллельно направлению движения с оптимальным крошением и открытой структурой поверхности почвы.

• Обратное уплотнение вглубь
• Очень легкий каток начального уровня, подходит особенно для небольших тракторов
• Оптимальное крошение и надежный собственный привод

Зубчатый каток PW 500 / 600 мм ∅

Зубчатый каток PW с мощным собственным приводом проводит обратное уплотнение по всей поверхности почвы за счет своих «активных» зубьев. Благодаря своим свойствам зубчатый каток может быть универсально использован.

• Обратное уплотнение по всей поверхности
• Без засорения на липких почвах и при большом количестве соломы
• Серийные, износостойкие чистики с твердосплавным покрытием
• Глубоко расположенные чистики обеспечивают формирование ровной поверхности даже на влажной почве

Трапециевидный кольчатый каток TRW 500 мм / 600 мм ∅

Трапециевидный кольчатый каток TRW обеспечивает полосовое обратное уплотнение за счет трапециевидных колец. Высокая несущая способность позволяет предотвратить слишком глубокое погружение на легких почвах.

• Высокая несущая способность
• Полосовое обратное уплотнение
• Достаточное количество мелкозема
• Серийные, износостойкие чистики с твердосплавным покрытием

Резино-клиновой каток KW 520 мм / 580 мм ∅

Резино-клиновой каток KW отличается широким спектром применения. За счет своей конструкции он обеспечивает полосовое обратное уплотнение почти на всех типах почв и при любых условиях. Слипание, забивание, заиливание исключены!

• Универсально для всех видов почв и условий
• Полосовое обратное уплотнение
• Даже при тяжёлой почве остаётся достаточно рыхлой земли для оптимальной заделки семян
• Хорошо подходит и при сырой, и при сухой погоде Плавный ход сошника за счет сформированной посевной борозды

Резино-клиновой каток с шинами Matrix KWM 600 мм ∅

Резино-клиновой каток KWM с шинами Matrix отличается мощным собственным приводом. За счет профиля Matrix каток может формировать больше мелкозема для семенного ложа.

• Полосовое обратное уплотнение
• Шины Matrix с мощным собственным приводом
• Улучшенное крошение даже при тяжелых условиях
• Плавный ход сошника за счет сформированной посевной борозды
• Хорошо подходит и при сырой, и при сухой погоде

Система быстрой сцепки QuickLink

Замена комбинации за короткое время для машин с жесткой конструкцией

Благодаря интеллектуальной системе быстрой сцепки QuickLink для всех насадных сеялок посевную комбинацию можно за пару минут разъединить. Три точки соединения с удобным доступом системы быстрой сцепки QuickLink способствуют безопасному и быстрому процессу соединения и разъединения без использования инструментов. Таким образом, почвообрабатывающая машина может применяться и в виде соло-орудия. Благодаря сквозному приводу от ВОМ с бороной KE 02 могут комбинироваться также сеялки с механическим приводом турбины.

Посевная комбинация Cataya

Посевная комбинация Centaya



Посевная комбинация Avant 02 с фронтальным бункером

Сеялка точного высева Precea-A

 Почвообрабатывающие орудия

• Ротационная борона KE 02
• Ротационные культиваторы KX/KG
• Компактная дисковая борона CombiDisc

 Катки

• Зубчатый каток PW
• Трапециевидный кольчатый каток TRW
• Резино-клиновой каток KW
• Резино-клиновой каток KWM с шинами Matrix

 Сеялки

• Механическая насадная сеялка Cataya
• Пневматическая насадная сеялка Centaya
• Пневматическая насадная сеялка Avant 02
• Сеялка точного высева Precea-A



Насадную сеялку AD и навесную сеялку D9 также можно с помощью системы Huckepack или иным способом очень просто, быстро и без инструментов соединить с различными почвообрабатывающими орудиями AMAZONE.

Посевная комбинация AD

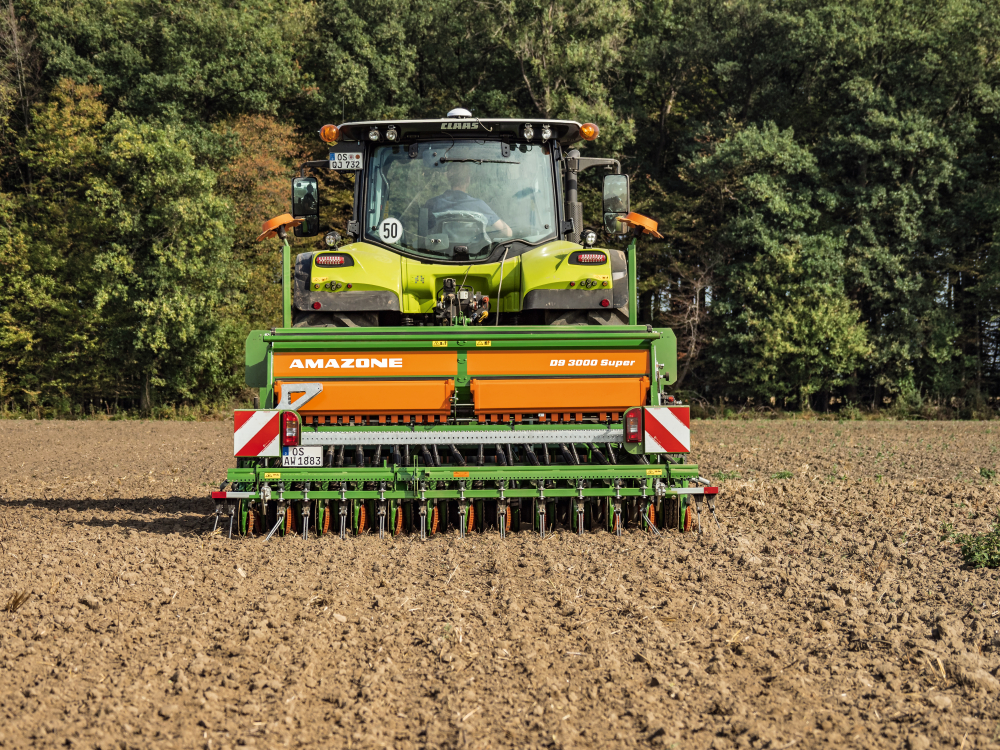

Навесная сеялка D9



Система подъема со складыванием: для насадных сеялок AD, AD-P Special и D9

Насадные сеялки AD, AD-P Special и навесную сеялку D9 также можно с помощью системы Huckepack или иным способом очень просто, быстро и без инструментов соединить с различными почвообрабатывающими орудиями AMAZONE.

Следорыхлители следов трактора

При использовании на склонных к уплотнению почвах и при небольшой глубине обработки целесообразно применение опциональных следорыхлителей следов трактора. Положение следорыхлителей следов трактора может быть горизонтальным и вертикальным. Предохранительный механизм обеспечивает неизменное усилие срабатывания. В качестве инструментов для рыхления предлагаются узкая лапа, сердцевидная лапа и лапа с бритвами.

Маркеры на почвообрабатывающих орудиях

При использовании опциональных маркеров рекомендуется их размещение непосредственно на орудиях. Расположение спереди не только оптимизирует центр тяжести орудия, но и позволяет его соло-применение.

Осветительное оборудование для движения по общественным дорогам

С опциональным фронтальным и задним осветительным оборудованием ротационные бороны отвечают всем требованиям безопасности движения по общественным дорогам.

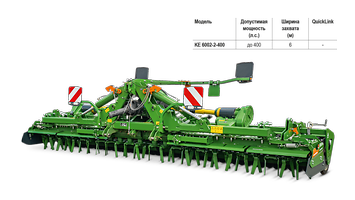

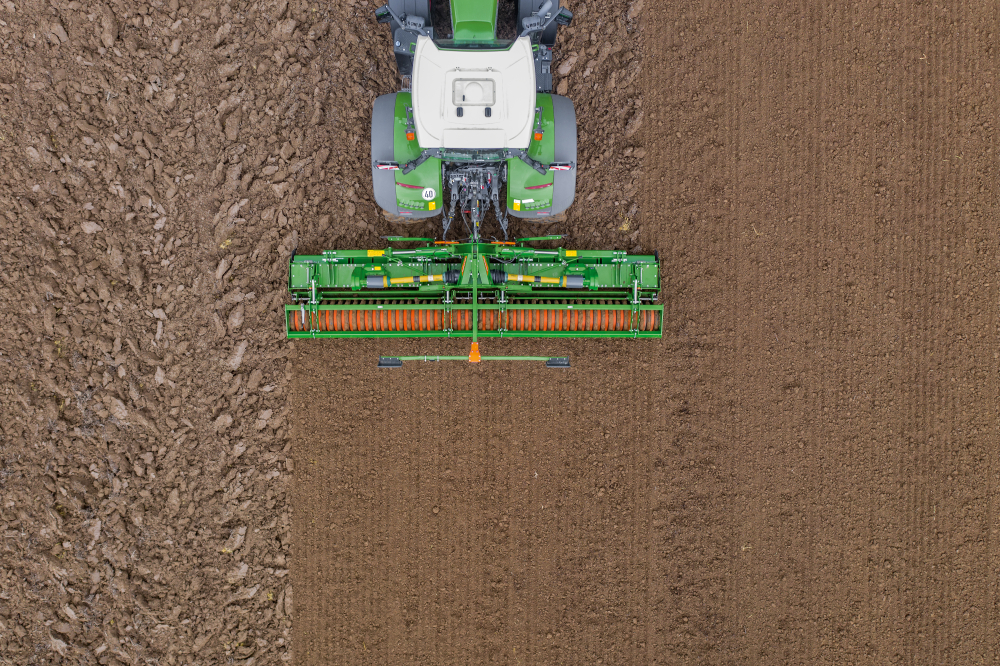

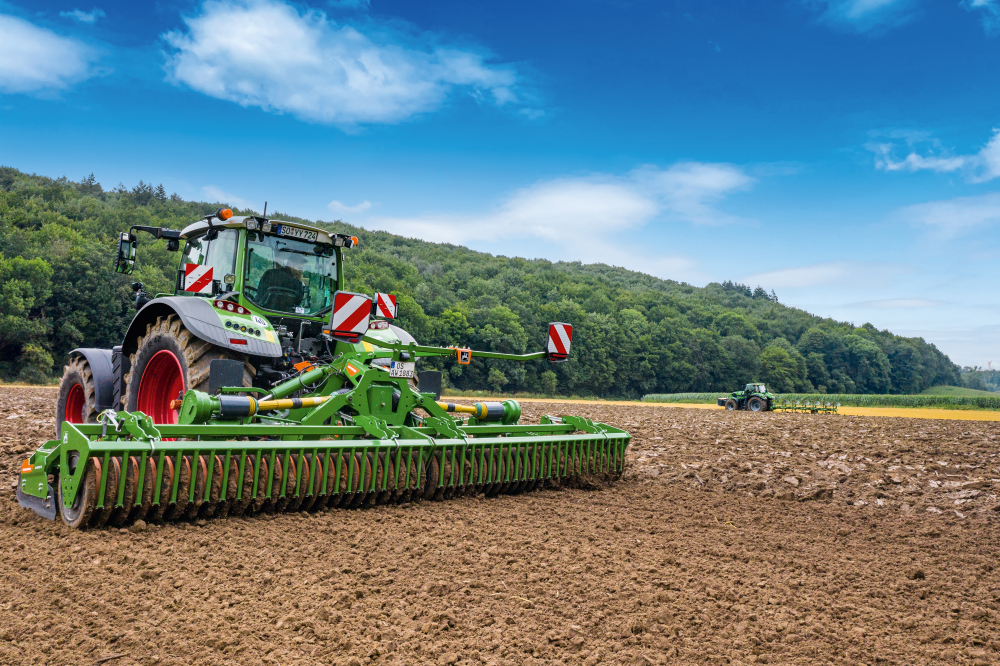

Ротационная борона KE 6002-2 Rotamix – 6 м, складывающаяся, для соло-применения

AMAZONE предлагает новую машину KE 6002-2-400, разработанную, прежде всего, для высокой производительности в единицах площади. Благодаря ширине захвата 6 м ротационная борона отличается высокой действенностью. Быстрое складывание на транспортную ширину 3 м обеспечивает также быстрый и безопасный переход с одного участка на другой. KE 6002-2-400 предназначена для соло-применения и не может быть соединена с сошниковой секцией.



Более высокий класс мощности с редуктором DirectDrive

На редукторе новых KE 6002-2-400 Rotamix отклонения не происходит, и обеспечивается очень хорошая передача усилия с низким износом. Редукторы DirectDrive находятся на обоих боковых сегментах. Ротационная борона может быть использована с числом оборотов ВОМ 1.000. С помощью комплектов сменных шестерен возможна адаптация числа оборотов держателя зубьев к различным почвенным условиям.



Бороны KE 6002-2-400 Rotamix предназначены для работы с тракторами мощностью до 400 л.с. и отличаются в особенности очень высокой действенностью и идеальным качеством крошения почвы.
