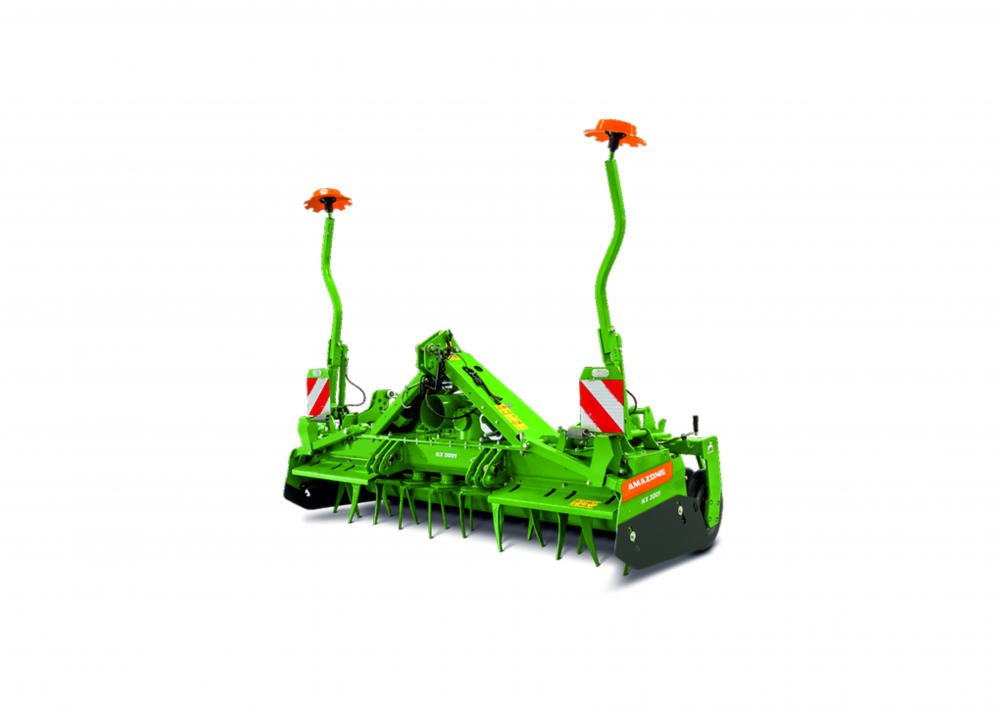

Ротационный культиватор KX

Ротационный культиватор KX с шириной захвата 3 м рассчитан на тракторы мощностью 190 л. с. и представляет собой гибкое почвообрабатывающее орудие с приводом от вала отбора мощности, которое может быть использовано в качестве ротационного культиватора или ротационной бороны.

Многие хозяйства нуждаются в комбинированных машинах, которые бы подходили для самых разных условий эксплуатации. Т. е. для мульчированного посева на более тяжелых почвах нужен ротационный культиватор с зубьями с «агрессивным углом атаки», а на легких, каменистых почвах – ротационная борона с зубьями с пассивным углом атаки для заделки камней в почву. Раньше зубья просто поворачивались из «пассивного» положения в «агрессивное». Результат такой работы часто оказывался неудовлетворительным, потому что должное качество обработки обеспечивают только зубья специального назначения.

Ваши преимущества с первого взгляда

• Большие зазоры между зубьями и над держателями зубьев – для высокой пропускной способности
• Система привода Long-Life-Drive, для чрезвычайной устойчивости привода к разного рода нагрузкам и долгого срока службы
• Система Quick + Safe – известная система быстрой замены зубьев с интегрированным предохранительным механизмом
• Прочная конструкция, поскольку держатель зубьев и вал выкованы из цельного куска стали
• Повышенная прочность за счет высокой рамы ванны с двойным дном
• Комфортная настройка с помощью универсального обслуживающего инструмента
• Ротационная борона или ротационный культиватор - Универсальные машины для предпосевной подготовки

Ротационные культиваторы остаются, как и прежде, универсальными машинами для предпосевной подготовки. В комбинации с навесной или насадной сеялкой они являются самым оптимальным решением для многих хозяйств.

Ротационный культиватор KX Cultimix – универсальная машина

Ротационный культиватор KX с шириной захвата 3 м рассчитан на тракторы мощностью 190 л. с. и представляет собой гибкое почвообрабатывающее орудие с приводом от вала отбора мощности, которое может быть использовано в качестве ротационного культиватора или ротационной бороны.

Многие хозяйства нуждаются в комбинированных машинах, которые бы подходили для самых разных условий эксплуатации. Для мульчированного посева на более тяжелых почвах нужен ротационный культиватор с зубьями с «агрессивным углом атаки» для оптимального перемешивания почвы с пожнивными остатками.

Раньше зубья просто поворачивались из «пассивного» положения в «агрессивное». Результат такой работы часто оказывался неудовлетворительным, потому что должное качество обработки обеспечивают только зубья специального назначения.



Преимущества ротационного культиватора:

• Минимальное время на подготовительные работы благодаря хорошо известной системе быстрой замены зубьев
• Высокая гибкость при работе – можно использовать на выбор с зубьями с пассивным или агрессивным углом атаки
• Повышенная прочность – усиленный профиль ванны, большой диаметр вала и более устойчивые зубья
• Беспроблемное рыхление твердой и плотной почвы
• Интенсивное смешивание соломы и других органических материалов
• Смещение зубьев обеспечивает плавный ход

У ротационных борон и ротационных культиваторов AMAZONE зубья располагаются под особым углом относительно друг друга. Это обеспечивает равномерное крошение почвы и плавный ход машины. Тем самым предотвращаются колебания и пиковые нагрузки. Машины эксплуатируются бережно, потребляемая мощность и расход топлива ниже.

Прочность – её козырь! Ванна, держатель зубьев и вал

Прочный ротор

Держатели зубьев и вал выкованы из цельного куска высококачественной стали. Диаметр вала составляет 60 мм.

Вал держателя зубьев установлен на конических роликоподшипниках с большим расстоянием друг от друга. Для герметизации нижней части служит специальная уплотнительная кассета с оптимальным механизмом герметизации и долгим сроком службы. Лабиринтовое уплотнение дополнительно препятствует втягиванию растительных волокон.

Держатели зубьев и вал выкованы из цельного куска стали. Диаметр вала составляет 60 мм.

Прочная ванна

Высокая рама из профиля толщиной 8 мм с двойным дном и приваренными втулками подшипников отличается высокой жёсткостью на кручение и рассчитана на то, чтобы выдерживать значительную нагрузку, возникающую при транспортировке тяжёлых уплотняющих катков и насадных сеялок. Шестерни и подшипниковые узлы работают в масляной ванне и поэтому не требуют технического обслуживания – без точек смазки.

Большие зазоры на KX и KG

Благодаря значительной высоте рамы, абсолютно гладкому дну ванны без зажимных элементов и длинным зубьям остаются большие зазоры между зубьями и над их держателями. Сквозь них проходят даже очень большие комья земли и соломы. Зубья имеют долгий срок эксплуатации, что способствует сокращению издержек на износ. Вы получаете идеальную структуру семенного ложа, которая способствует оптимальной всхожести молодых растений.

1. Направление движения
2. Движение почвы
3. Высокий ресурс зубьев

Long-Life-Drive – Для всех ротационных культиваторов

Система привода Long-Life-Drive на ротационных культиваторах AMAZONE обеспечивает долгий срок службы, максимальную плавность хода и высокую стоимость при перепродаже. Шестерни и подшипниковые узлы работают в масляной ванне и поэтому не требуют технического обслуживания – без точек смазки.

1. Прочный редуктор
2. Шестерни повышенного качества с выверенным зацеплением
3. Высокая точность при монтаже втулок подшипников для максимальной плавности хода
4. Прочные конические роликоподшипники с большим расстоянием друг от друга
5. Большой зазор между держателем зубьев и гладким дном ванны для мульчированного посева и оптимальной проходимости без засорений
6. Двойное уплотнение: уплотнительная кассета, защищающая от утечки масла, и лабиринтное уплотнение против втягивания растительных волокон и попадания грязи
7. Держатели зубьев и вал из цельного куска стали и с большим диаметром вала, ротационные культиваторы KG и KX ∅ = 60 мм
8. Система Quick + Safe с заменой зубьев без использования инструментов и интегрированной защитой от перегрузок

Испытательный полигон для экстремального тестирования

На каменистых испытательных полигонах все почвообрабатывающие орудия AMAZONE тестируются при максимальной нагрузке. Это обеспечит Вам необходимую безопасность при эксплуатации всех ротационных культиваторов AMAZONE.

Quick-System: система быстрой замены зубьев

Зубья просто вставляются в гнездо держателя и фиксируются с помощью пальца и шплинта. Проще и быстрее просто не бывает! Нет крепёжных болтов, которые нужно подтягивать. Также ротационный культиватор быстро и просто переводится с зубьев с агрессивным углом атаки на зубья с пассивным углом атаки. Кованые зубья из закаленной стали упругие и износоустойчивые.

Safe-System: Интегрированная защита от камней

Небольшой свободный ход позволяет зубьям отклоняться при ударе о камни. Зубья прочно закреплены по центру держателя в гнезде. Гнездо расширяется наружу, так что горизонтальная часть зуба может поворачиваться в сторону. Поэтому жёсткие толчки при наскакивании зубьев на камни гасятся. Такое крепление повышает надёжность агрегата на каменистых почвах и позволяет использовать на KX и KG зубья с агрессивным углом атаки.



Система Cultimix – Оптимальное смешивание и рыхление!

Зубья с агрессивным углом атаки для идеального семенного ложа

Положение зубьев с агрессивным углом атаки, прежде всего, подходит при мульчированном посеве, потому что обеспечивает интенсивное перемешивание грунта с органической массой.

«Зубья с агрессивным углом атаки» разрыхляют почвенный горизонт. Так предотвращается возникновение переуплотнённых горизонтов. Большие комья земли отбрасываются дальше мелких.

Мелкие комья концентрируются в нижней части обрабатываемой зоны, тогда как крупные частицы остаются на поверхности. Посевной материал попадает, тем самым, в область мелкозема. Более крупные частицы на поверхности защищают почву от заиливания, высыхания, ветровой и водной эрозии, а также защищают молодые растения. Так создаются оптимальные условия для появления хороших всходов.

1. Ротационный культиватор KG с зубьями с агрессивным углом атаки
2. Планировочная балка
3. Резино-клиновой каток KW

Эффект приработки

Зубья ротационного культиватора AMAZONE перемешивают почву и пожнивные остатки равномерно по всей глубине обработки. Надежно заделываются даже большие объёмы органических остатков.

Для ротационного культиватора KX и KG предлагаются соответствующие зубья для тех или иных условий.

1. Скопление земли/Затор
2. Направление движения
3. Низкий ресурс зубьев
4. СТОП

Зубья – Сверхпрочные зубья с большим зазором для различных случаев применения

Зубья KX/KG – С пассивным углом атаки

Зубья KX/KG – С агрессивным углом атаки Special

Зубья KG – С агрессивным углом атаки Super

KX/KG – Зубья для картофеля

Зубья HD для более долгого срока службы

AMAZONE предлагает зубья HD, которые за счет твердосплавного покрытия имеют в 3 раза более долгий срок службы.

За счет использования зубьев HD можно минимизировать издержки и одновременно экономить ценное рабочее время на подрегулировку и замену зубьев.

Износ зубьев в сравнении:

Система быстрой замены зубьев

Известная система быстрой замены зубьев позволяет очень быстро, без использования инструментов, превратить KX в специальную машину, адаптированную под почвенные условия.

Зубья ротационной бороны или ротационного культиватора просто вставляются в гнёзда держателя. Они фиксируются с помощью пальца и шплинта. Проще и быстрее просто не бывает! Нет крепёжных болтов, которые нужно подтягивать.

При эксплуатации на тяжелых почвах зубья ротационного культиватора KX переводятся в «агрессивное» положение. Положение зубьев с агрессивным углом атаки, прежде всего, подходит при мульчированном посеве, потому что обеспечивает интенсивное перемешивание грунта с органической массой.



1. Зубья с агрессивным углом атаки
2. Зубья с пассивным углом атаки



Широкий ассортимент катков – Подходящий каток для любой местности

Важная задача катка – обратное уплотнение почвы. Из-за множества условий (посевной материал/почвенные условия/подъёмная сила трактора) на выбор предлагаются различные варианты катков. Так, для каждого вида посевного материала и почвы можно выбрать соответствующий каток. Поскольку насадная сеялка опирается непосредственно на каток, общий вес распределяется равномерно, и гарантируется оптимальная работа.

Большой диаметр

Катки большого диаметра не проваливаются, поскольку вес распределяется на большую опорную площадь. Кроме того, катки большого диаметра идут более плавно, чем катки маленького диаметра. Катки AMAZONE обладают большим диаметром от 500 мм до 600 мм. Эти преимущества заметны особенно при высоких скоростях сева с высокой точностью укладки посевного материала.

Прочный стальной барабан катка

1. Амортизация ударов за счёт воздушных подушек
2. Металлическая прокладка для высокой прочности и отличной посадки
3. Дистанционное кольцо с грязеотталкивающей поверхностью

Трубчатый каток SW 520 мм ∅

Трубчатый каток SW представляет собой надежный и недорогой каток начального уровня с особенно низкой массой. Обратное уплотнение проводится параллельно направлению движения с оптимальным крошением и открытой структурой поверхности почвы.

• Обратное уплотнение вглубь
• Очень легкий каток начального уровня, подходит особенно для небольших тракторов
• Оптимальное крошение и надежный собственный привод

Зубчатый каток PW 500 / 600 мм ∅

Зубчатый каток PW с мощным собственным приводом проводит обратное уплотнение по всей поверхности почвы за счет своих зубьев с агрессивным углом атаки. Благодаря своим свойствам зубчатый каток может быть универсально использован.

• Обратное уплотнение по всей поверхности
• Без засорения на липких почвах и при большом количестве соломы
• Серийные, износостойкие чистики с твердосплавным покрытием
• Глубоко расположенные чистики обеспечивают формирование ровной поверхности даже на влажной почве

Трапециевидный кольчатый каток TRW 500 мм / 600 мм ∅

Трапециевидный кольчатый каток TRW обеспечивает полосовое обратное уплотнение за счет трапециевидных колец. Высокая несущая способность позволяет предотвратить слишком глубокое погружение на легких почвах.

• Высокая несущая способность
• Полосовое обратное уплотнение
• Достаточное количество мелкозема
• Серийные, износостойкие чистики с твердосплавным покрытием

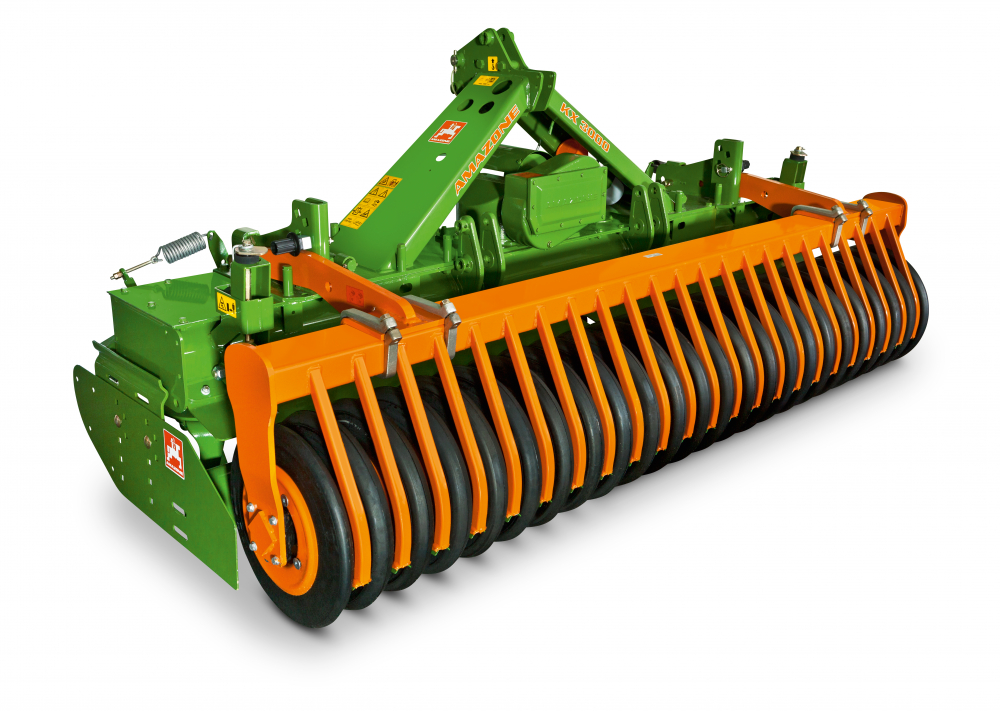

 Резино-клиновой каток KW 520 мм / 580 мм ∅

Резино-клиновой каток KW отличается широким спектром применения. За счет своей конструкции он обеспечивает полосовое обратное уплотнение почти на всех типах почв и при любых условиях. Слипание, забивание, заиливание исключены!

• Универсально для всех видов почв и условий
• Полосовое обратное уплотнение
• Даже при тяжёлой почве остаётся достаточно рыхлой земли для оптимальной заделки семян
• Хорошо подходит и при сырой, и при сухой погоде
• Плавный ход сошника за счет сформированной посевной борозды

Резино-клиновой каток с шинами Matrix KWM 600 мм ∅

Резино-клиновой каток KWM с шинами Matrix отличается мощным собственным приводом. За счет профиля Matrix каток может формировать больше мелкозема для семенного ложа.

• Полосовое обратное уплотнение
• Шины Matrix с мощным собственным приводом
• Улучшенное крошение даже при тяжелых условиях
• Плавный ход сошника за счет сформированной посевной борозды
• Хорошо подходит и при сырой, и при сухой погоде

Полосовое обратное уплотнение

Полосовое обратное уплотнение формирует оптимальное состояние почвы с наилучшими условиями для появления быстрых и равномерных всходов в соответствии с актуальными погодными условиями. Тем самым, полосовое обратное уплотнение гарантирует соблюдение календаря полевых работ. Кроме того, колеса-катки оставляют однородную, равномерно уплотненную полосу без следов трактора. В сравнении с катками со сплошным профилем это является несравненным преимуществом, что прежде всего влияет на плавность хода высевающего сошника.

Посев наверняка!

1. При сильной засухе – принцип водяного насоса:
Уплотнённые полосы обеспечивают хороший контакт с почвой непосредственно в посевном рядке. Так капиллярная влага доходит до зародыша даже при засухе. Полосовое обратное уплотнение обеспечивает работу почвы по аналогии с водяным насосом. Каждая капля на счету!

2. При высокой влажности – принцип дренажа:
Рыхлая почва хорошо впитывает дождевую воду и накапливает её. Осадки в большом количестве просто просачиваются в неприкатанные участки почвы. Тем самым, предотвращается эрозия почвы. Здесь почва работает как дренаж. Между рядами остается достаточно рыхлой земли для покрытия посевного материала даже на тяжелых и влажных почвах.

3. Газообмен – принцип легких:
Благодаря рыхлой почве происходит газообмен, что позволяет корням дышать.

Универсальная насадная сеялка GreenDrill 200

Универсальная насадная сеялка GreenDrill является идеальным решением для посева промежуточных культур и посева за один проход. Объём семенного бункера GreenDrill составляет 200 л. Распределение посевного материала по всей поверхности осуществляется посредством распределяющих тарелок. В зоне дозирования, под семенным бункером, расположен высевающий вал, который в зависимости от свойств и нормы внесения посевного материала может быть оснащён мелкосеменными или стандартными высевающими катушками.

Ваши преимущества

• Посев промежуточных и мелкосеменных культур одновременно с обработкой стерни или обработкой почвы
• Наличие различных дозирующих катушек
• Заделка за счет широких распределяющих тарелок
• Удобный доступ по ступенькам
• Современный компьютер управления в двух вариантах оснащения
• Для лучших результатов – С системой Huckepack и системой быстрой сцепки QuickLink

Интеллектуально и просто

Благодаря системе Huckepack и системе быстрой сцепки QuickLink от AMAZONE можно очень просто и без инструментов соединить сеялки с различными почвообрабатывающими орудиями. Таким образом, можно реализовать различные посевные комбинации на разных видах почв и с различными требованиями.

Система Huckepack для навесной сеялки D9

Система Huckepack от AMAZONE позволяет комбинировать навесную сеялку D9 с почвообрабатывающим орудием. Так, за один проход можно провести предпосевную подготовку и посев. Агрегатирование осуществляется без инструментов за считанные минуты.

Соединительные детали для жесткого агрегатирования

Для жесткого агрегатирования с почвообрабатывающей машиной опционально предлагаются соответствующие соединительные детали для ротационного культиватора.

Система быстрой сцепки QuickLink: для насадных сеялок Cataya, Centaya и Precea A

Благодаря интеллектуальной системе быстрой сцепки QuickLink для всех насадных сеялок посевную комбинацию можно за пару минут разъединить. Три точки соединения с удобным доступом системы быстрой сцепки QuickLink способствуют безопасному и быстрому процессу соединения и разъединения без использования инструментов. Таким образом, почвообрабатывающая машина может применяться и в виде соло-орудия.



Precea A

Направление продукции Cataya



Направление продукции Centaya

Навесная компактная дисковая борона CombiDisc

Подъёмные опоры

Для соло-применения почвообрабатывающего орудия AMAZONE предлагает опциональные стояночные опоры для простого и быстрого отсоединения насадной сеялки. Машину можно разъединить и соединить очень плавно, без использования инструментов.

Механическая регулировка глубины

Параллельное ведение катка и планировочной балки позволяет очень легкую и независимую настройку глубины обработки. За счет простой перестановки эксцентрикового болта можно удобно адаптировать глубину обработки к условиям местности и эксплуатации.

Гидравлическая регулировка глубины KX/KG

Опциональная гидравлическая регулировка глубины на ротационном культиваторе KX/KG предлагает механизатору больше комфорта и возможностей, чем прежде, поскольку при регулировке глубины обработки не требуется подрегулировки планировочной балки.

При необходимости, например, при более глубокой обработке на разворотной полосе, можно бесступенчато настроить глубину обработки ротационного культиватора, удобно, из кабины трактора. Так можно непосредственно реагировать на различные почвенные условия.

Следорыхлители следов трактора

При использовании на склонных к уплотнению почвах и при небольшой глубине обработки целесообразно применение опциональных следорыхлителей следов трактора. Положение следорыхлителей может быть горизонтальным и вертикальным. Предохранительный механизм обеспечивает неизменное усилие срабатывания. В качестве инструментов для рыхления предлагаются узкая лапа, сердцевидная лапа и лапа с бритвами.

Планировочная балка

Планировочная балка разравнивает почву между зубьями и катком и заделывает вглубь камни. С универсальным обслуживающим инструментом можно комфортно настроить высоту планировочной балки.

Ваши преимущества:

• Независимое ведение по высоте параллельно катку
• Интегрированный предохранительный механизм позволяет отклонение вверх
• Опционально можно исключить планировочную балку

Боковые щитки

Боковые щитки имеют рессорную подвеску. Благодаря такой подвеске их можно регулировать через продольный паз и при износе легко заменить. Для настройки необходим только прилагаемый универсальный обслуживающий инструмент.

Ваши преимущества:

• Комфортная регулировка глубины
• Рессорная подвеска позволяет отклонение вверх
• Универсальный обслуживающий инструмент – средство на все случаи!
• Универсальный обслуживающий инструмент является идеальным решением, которое избавляет механизатора от необходимости возить с собой множество инструментов. Будь то настройка почвообрабатывающего орудия или сеялки – универсальный обслуживающий инструмент обеспечит приятное пользование

Маркеры на почвообрабатывающих орудиях

При использовании опциональных маркеров рекомендуется их размещение непосредственно на орудиях. Расположение спереди не только оптимизирует центр тяжести орудия, но и позволяет его соло-применение.

Осветительное оборудование для движения по общественным дорогам

С осветительным оборудованием, расположенным спереди и сзади, ротационные культиваторы отвечают всем требованиям безопасности движения по общественным дорогам.
