UX Special

Прицепной опрыскиватель UX Special с объёмом бака 3.200, 4.200 и 5.200 литров отличается в особенности надежной и удобной в эксплуатации конструкцией. Со штангой Super-S2 или Super-L2 можно реализовать ширину захвата от 15 до 36 м. Благодаря многочисленным высококачественным возможностям оснащения опрыскиватель UX Special отвечает высочайшим требованиям в сфере современной защиты растений.

Ваши преимущества с первого взгляда

• Небольшая транспортная высота и малые габариты за счет инновационного дизайна бака и конструкции штанги
• Легкий, компактный, маневренный – компактная конструкция с управляемым дышлом или управляемой осью с углом поворота до 20°
• SmartCenter: арматура управления по размерам – от стандартной комплектации с простым управлением до комплектации Comfort с дистанционным управлением
• Высокопроизводительный промывочный бак обеспечивает минимальное время на загрузку и однородную смесь раствора
• Высокопроизводительный, самовсасывающий мембранно-поршневой насос с минимальным техническим обслуживанием для высокой нормы внесения даже при высоком давлении опрыскивания.
• Автоматическое ведение штанги DistanceControl
• Системы циркуляции давления DUS или DUS pro для непрерывной циркуляции раствора
• Секции 50 см и оптимальный выбор форсунок благодаря электрическим системам пофорсуночного включения AmaSwitch и AmaSelect
• Автоматические программы очистки для идеальных результатов очистки

Правильное решение для любых условий

Независимо от того, выберите Вы UX Special, UX Super или флагман UX 11201 Super, все прицепные опрыскиватели UX гарантируют Вам первоклассную работу и комфортное управление. Благодаря многочисленным возможностям оснащения Вы можете адаптировать прицепные опрыскиватели UX к любым условиям эксплуатации.

Рама – прочная и эластичная!

Широкий профиль рамы из высокопрочной стали, компактный бак и прочная штанга обеспечивают высочайшую устойчивость.

Гидравлическая опора

Встроенная в раму стояночная опора с регулировкой по высоте складывается и раскладывается комфортно с помощью гидравлической системы и облегчает навешивание на трактор.

Прицепное устройство

Прицепной опрыскиватель UX позволяет подсоединить в задней части прицепное устройство. Прицепная масса составляет макс. 12 т.

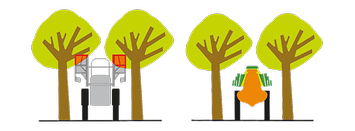

Низкий центр тяжести

Форма бака UX и компактные штанги AMAZONE обеспечивают низкий центр тяжести и очень компактные габариты. В дополнение штанга оптимально защищена в сложенном состоянии с помощью параллелограммной подвески.



AMAZONE

1. Другие производители
2. S = центр тяжести
3. Бак

Компактный бак из полиэтилена особенно надежный, легкий и долговечный. Абсолютно гладкие внутренние и наружные стенки с закругленными углами и отсутствие успокоительных стенок позволяют проводить быструю и простую очистку. За счет особой формы бака на его дне остается очень мало раствора.

Преимущества дизайна бака

• Простая очистка бака для раствора
• Минимальные остатки
• Небольшая транспортная высота
• Низкий центр тяжести

Бесступенчатая, гидравлическая основная мешалка

Производительность гидравлической мешалки может уменьшаться бесступенчато до полного отключения, чтобы не допустить вспенивания средства защиты растений или облегчить использование остатков для опрыскивания.

Оборудование для очистки

Три мощные ротационные форсунки служат для очистки бака. Короткий ход и минимальное поперечное сечение обеспечивают незначительное количество остатков.

Высокопроизводительная и надежная система с одним насосом

Опрыскиватель UX Special оснащен системой с одним насосом производительностью 260 л/мин или 380 л/мин. Привод насоса осуществляется через серийный широкоугольный карданный вал. При номинальном числе оборотов обеспечивается максимальная производительность насоса для заполнения раствора. Одновременно с помощью инжектора может быть дополнительно проведена откачка промывочного бака или повышена общая производительность заполнения до 400 л/мин или 500 л/мин.

Преимущества мембранно-поршневого насоса:

• Простое пользование за счет самовсасывания к началу процесса заполнения
• Очень высокая непрерывная производительность при системном давлении до 10 бар
• Стойкость к сухому ходу и жидким удобрениям
• Долгий срок службы

SmartCenter

Центральная панель управления

Полевой опрыскиватель UX Special имеет центральную эргономичную панель управления - SmartCenter. Все элементы управления с промывочным баком и арматурой управления, включая муфты для всасывающего и напорного заполнения, расположены спереди слева, непосредственно на стороне водителя, имеют логичную организацию и исключают вероятность ошибок.

Промывочный бак и инжектор Power

Высокопроизводительный промывочный бак с объёмом 55 л гарантирует идеальную промывку средств защиты растений. Порошкообразные химикаты и гранулированные вещества быстро растворяются в промывочном баке с обширной круговой магистралью, включая дополнительную форсунку, и одновременно быстро промываются с помощью инжектора Power. Промывочный бак закрывается герметично и может быть в закрытом состоянии использован для внутренней самоочистки.

Комфортная и основательная очистка с помощью промывочного бака

Для комфортной очистки канистр от препаратов и мерных стаканов предусмотрена ротационная форсунка в промывочном баке. С ее помощью можно полностью использовать препараты и основательно промыть канистры.

Всасывающая арматура 2" – производительность до 500 л/мин

1. Самоочищающийся фильтр тонкой очистки
2. Включатель на напорной стороне
3. Подключение инжектора
4. Rührwerkshahn
5. Фильтр грубой очистки
6. Включатель на всасывающей стороне

Comfort-пакет – для дистанционного управления циркуляцией раствора

Comfort-пакет на UX Special позволяет управлять важнейшими функциями циркуляции раствора.

1. Автоматическая остановка заполнения
2. Отключение мешалки

Автоматическая, дистанционная очистка из кабины

Гидравлическая мешалка отключается в зависимости от уровня раствора, чтобы не допустить вспенивания средства защиты растений или облегчить использование остатков для опрыскивания. Избыточный рабочий раствор всегда возвращается через обратную линию в область закачивания. Таким образом, непреднамеренное разбавление препарата исключено. Последовательно подключаемые форсунки для внутренней очистки обеспечивают наилучшее качество очистки в баке. Comfort-пакет автоматически промывает мешалку целиком.

Comfort-пакет UX Special

Безопасные в эксплуатации фильтр грубой очистки и фильтр тонкой очистки

Как фильтр грубой очистки, так и фильтр тонкой очистки являются практичными и безопасными в эксплуатации. Фильтр грубой очистки с 32 меш/см² можно открыть и очистить при заполненной машине без потерь препарата. Фильтр тонкой очистки серийно с 50 меш/см² или опционально с 80 или 100 меш/см² на всех опрыскивателях UX является самоочищающимся.

Указатель уровня

Серийный указатель уровня с ручным управлением для бака для раствора и бака для чистой воды расположен на видном месте на машине. Опционально предлагается цифровой указатель уровня.

Демпфирование дышла – для защиты штанги

Все дышла имеют свою систему демпфирования, которая является важным конструктивным элементом в UX. Демпфирование между рамой и дышлом служит для сохранения в исправности штанг и предотвращения раскачивания трактора.

1. Пружинный демпфер
2. Пружинная сталь

Агрегатирование – так, как Вам необходимо!

Будь то жесткое дышло Hitch с шаровой опорой или классический вариант с прицепной серьгой, AMAZONE всегда предложит для Вашего трактора правильное решение. Выбирайте дышло с верхним или нижним зацеплением, прицепные серьги диаметром 40 мм или 50 мм или шаровую опору K 80.

Оси и тормоз

В первую очередь безопасность!

Различные оси предлагают правильное решение для любых потребностей.

Ваши преимущества:

• Возможный размер шин до 520/85 R46 (диаметр 2,05 м)
• Клиренс до 82 см
• Допуск до 60 км/ч с системой ALB (автоматический тормозной клапан)

Ваши возможности

• Неподвижные оси с шириной колеи от 1,50 м до 2,25 м – за счет вращения колес возможны два значения ширины колеи
• Регулируемая ось с бесступенчатой регулировкой ширины колеи от 1,50 до 2,25 м для UX 3200 Special и UX 4200 Special
• Управляемая ось AutoTrail с регулировкой посредством многофункционального джойстика

Двигайтесь строго по колее!

Руление с поворотными кулаками AutoTrail

«При движении по колее на поле и повороте энергия раскачивания не передается на штангу. При этом руление на поле постоянно активно – даже на ровных колеях. Как только трактор начинает движение, колеса опрыскивателя сразу же начинают вращаться. Насколько плавно это происходит, мы смогли увидеть на практике. Независимо от того, быстро или медленно мы двигались, при рулении штанга абсолютно не раскачивалась».

Управляемое дышло AutoTrail

Для UX Special со штангами шириной захвата до 28 м предлагается управляемое дышло AutoTrail для применения на равнинной местности. Альтернативно возможно гидравлическое управление дышлом, например, при работе на пропашных культурах.

Oпционально для UX Special с шириной захвата до 30 м

Руление с поворотными кулаками AutoTrail

Опциональное руление с поворотными кулаками AutoTrail предлагает механизатору высочайший комфорт и гарантирует спокойное положение штанги и высокую устойчивость. Манёвренность, особенно при движении назад, превосходная. Управление осью возможно также в сложенном состоянии.

Опционально

1. Внутренний радиус поворота

Интеллектуальное управление AutoTrail

Управление AutoTrail обеспечивает интеллектуальное руление строго по колее, можно провести простую калибровку для любого трактора. Системы руления AutoTrail можно в любое время активировать и корректировать вручную на склонах. Особенно комфортным в узких дворах при рулении AutoTrail является возможность руления со сложенной штангой.

С углом поворота 20°оси управляемых колес прицепных опрыскивателей UX Special идеально преодолевают также узкие повороты.

Регулировка на склонах при рулении AutoTrail

Опционально руление AutoTrail может быть оснащено датчиком наклона для автоматического руления на склонах. Поскольку регулировка на склонах должна происходить в зависимости от рельефа, настройка интенсивности посредством джойстика возможна в любое время.

Опционально

1. Сползание при деактивированном рулении на склонах
2. Активированная регулировка на склонах при рулении AutoTrail

Штанги по канонам авиастроения: одновременно сверхпрочные и сверхлегкие

Штанги AMAZONE благодаря специальной профильной конструкции являются сверхпрочными и, в то же время, сверхлегкими. Ширина захвата штанги от 15 до 40 м позволяет оптимальную адаптацию к структуре хозяйства. Высокое качество обеспечивает долгий срок службы даже при очень больших наработках за сезон.

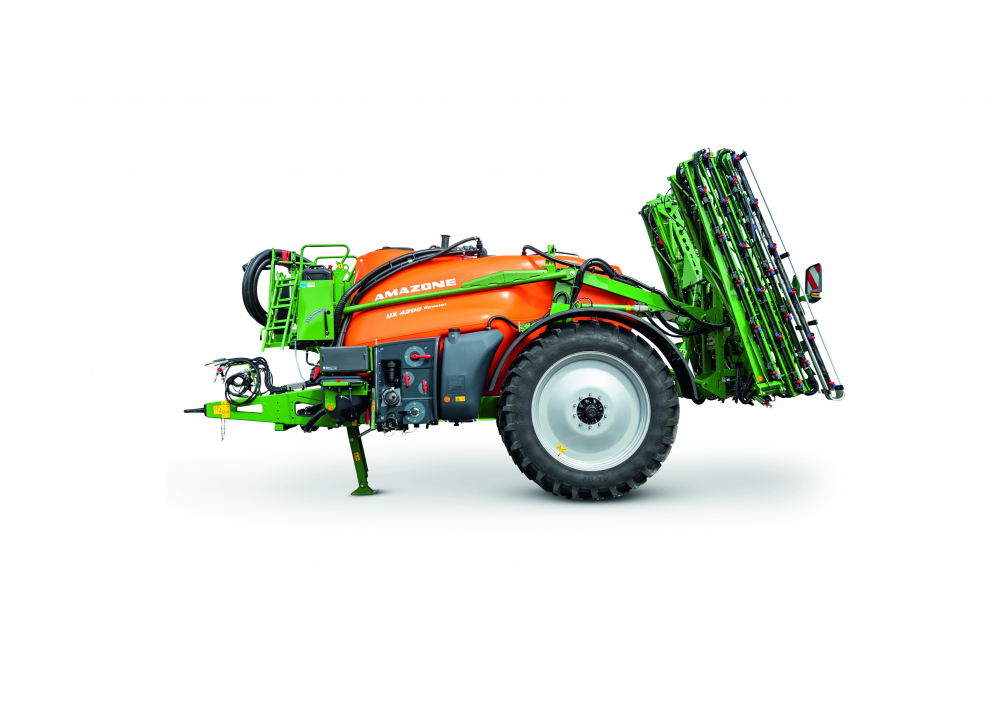

Компактные транспортные размеры с транспортной шириной от 2,40 м до 2,85 м обеспечивают безопасное движение по общественным дорогам.

Штанга AMAZONE

Все на месте! Штанга прочно сидит в транспортном положении. Удары на поле и при транспортировке амортизируются за счет параллелограммной подвески. Это обеспечивает не только комфорт, но и долговечность штанги.



Со штанг рабочий раствор не капает на трактор. Штанги не соприкасаются с кабиной трактора.



Концентрация на важном: на дороге перед собой
Вы можете полностью сконцентрироваться на вождении. Полный обзор дороги при движении. Где проедет трактор, там пройдет и прицепной опрыскиватель. Без выступающих частей, без повреждения штанги.

Не требуют техобслуживания и долговечные

Многолетний опыт производства штанг окупается: Конический болт шарнира – это интеллектуальный центр продуманной конструкции штанг! Крепление штанги с помощью конического болта шарнира позволяет избежать технического люфта, что обеспечивает оптимальное функционирование штанги даже через несколько лет эксплуатации.

Стандартное использование нержавеющей стали, катодное погружное нанесение лакокрасочного покрытия по стандартам автомобилестроения, а также целенаправленное использование полимеров и алюминия гарантируют долгий срок службы.

Штанга Super-S2

Сверхкомпактно на дороге

Чрезвычайно компактная транспортная ширина всего лишь 2,40 м у всех штанг Super-S2: 15 – 18 – 20 – 21 – 24 – 27 – 28 м.

Штанга Super-S2 складывается и раскладывается автоматически при помощи мощных гидроцилиндров. В транспортном положении штанга комфортно располагается в задней части основного агрегата при транспортной ширине 2,40 м.

Штанга Super-S2 со стальными многогранными профилями шириной до 140 мм обладает необычайной прочностью.

Три важных компонента для наилучшего ведения штанги

Штанги Super-S2 серийно имеют:

центральную маятниковую подвеску для оптимального ведения штанг на склоне и на ровной поверхности, комбинированные пружинные элементы и демпферы для вертикальной амортизации, интегрированную амортизирующую систему из тормозных колодок и сайлент-блоков для амортизации горизонтальных вращательных движений.

За счет гидроаккумуляторов и параллелограммной подвески с демпфированием ведение штанги Super-S2 осуществляется на нужном расстоянии от целевой поверхности.

Подвеска штанги Super-S2:

1. Центральный маятник
2. Пружинный амортизирующий механизм для снижения горизонтальных колебаний
3. Блокировка штанги
4. Пружинный амортизирующий механизм для снижения вертикальных колебаний
5. Поперечный к направлению движения шарнир

Штанги AMAZONE – идея, завоевавшая успех

Безопасная транспортировка!
Полный обзор дороги при движении. Где проедет трактор, там пройдет и штанга. Без выступающих частей, без повреждения штанги, минимальные транспортные размеры.

Все на месте!
Штанги прочно сидят в транспортных крюках. Нет дребезжания, нет подвергающихся износу упоров для штанг на тракторе. Быстрое движение без проблем.

Рабочий раствор не капает со штанги на трактор или центр управления, штанга также не соприкасается с кабиной трактора.

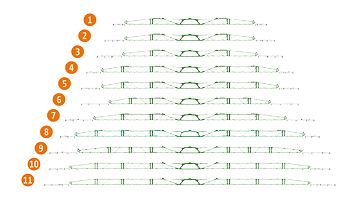

15/12/7 м

16/12/7 м

18/13/7 м

20/17/13/7 m

21/17/13/7 m

21/15/11/7 m

24/18/13/7 m

25/22/18/13 m

27/21/15/11/7 m

27/23/18/13/7 m

28/23/18/13/7 m

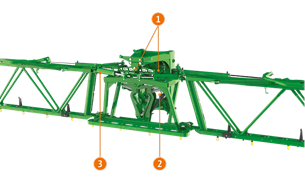

Штанга Super-L2 Сверхпрочная, сверхлегкая и сверхкомпактная

Благодаря центральной маятниковой подвеске ведение штанги Super-L осуществляется первоклассно уже в серийной комплектации.

Ваши преимущества:

1. Удлиненный центральный маятник для параллельного ведения большей штанги
2. Комбинированные пружинные элементы и демпферы для вертикальной амортизации
3. Интегрированный большой амортизирующий механизм из тормозных колодок и сайлент-блоков для амортизации горизонтальных вращательных движений

Штанга Super-L2 с шириной захвата от 21 до 36 метров
Особенностью штанги Super-L2 является сверхмалая транспортная ширина при ширине захвата до 36 м.

• Пружинный амортизирующий механизм для снижения горизонтальных колебаний
• Пружинный амортизирующий механизм для снижения вертикальных колебаний
• Цилиндр для изменения угла подъема
• Преселективное складывание

Одностороннее складывание возможно с помощью AmaSpray+ или ISOBUS-терминала через гидровыходы трактора.

Преселективное складывание отличается большой гибкостью и позволяет сложить все секции по отдельности. Для адаптации к имеющимся условиям штанги можно сложить независимо друг от друга, например, только левую или правую сторону.

Складывание Profi 1

Управление всеми гидравлическими функциями просто и надежно производится посредством ISOBUS-терминала из кабины трактора. С помощью многофункционального джойстика управление функциями происходит особенно комфортно.

Возможны следующие функции
Регулировка по высоте, складывание/раскладывание, одностороннее складывание со сниженной скоростью (макс. 6 км/ч), уменьшение эффективной ширины захвата штанг, регулировка по склону.

Складывание Profi 2

Дополнительно к функциям складывания Profi 1 возможен односторонний и независимый наклон штанги со складыванием Profi 2.

1. Одностороннее складывание (через преселективное складывание, складывание Profi 1 или Profi 2)
2. Наклон (через складывание Profi 2)

AutoLift – комфортная автоматическая система разворота

С помощью автоматической, серийной системы поднятия AutoLift штанга при каждом отключении машины приподнимается на требуемую высоту. С началом работы она вновь опускается на нужную высоту. Это предотвращает опасность повреждения штанг при развороте.

Автоматическое отклонение штанги вниз с GPS-Switch
На GPS-Switch терминала управления штангу можно опустить уже до достижения необработанной площади.

Рабочая высота / Высота при развороте

DistanceControl с 2 датчиками или DistanceControl plus с 4 датчиками

В качестве оснащения для штанг Super-L AMAZONE предлагает для прицепных опрыскивателей UX автоматическое ведение штанги DistanceControl с 2 или DistanceControl plus с 4 датчиками. На посевах с резко отличающимся развитием или на полеглых посевах штанга при оснащении 2 датчиками может погрузиться в посевы. В таком случае на помощь придет оснащение четырьмя датчиками. Датчики включаются электрически, параллельно, и всегда учитывается тот датчик, который расположен ближе к целевой поверхности.

Механизатор полностью концентрируется на правильном выполнении мероприятий по защите растений, компьютер – на оптимальном ведении штанги!

Преимущества ведения штанги DistanceControl:

• Автоматическое ведение штанги, включая ведение по высоте, регулировку наклона и поднятие штанги на разворотной полосе
• Автоматическое двустороннее отклонение штанги вверх (в комбинации со складыванием Profi 2)

Ультразвуковые датчики / Угловые датчики

TG-арматура с электронным дистанционным управлением

Для ISOBUS-управления и AmaSpray+ предлагается TG-арматура с количеством секций до 13. Секции быстро и без протекания переключаются при помощи клапанов, управляемых электродвигателем со сбросом давления. Норма расхода в любых ситуациях регулируется быстро и точно через компьютер. Устройство выравнивания давления при данной технологии не требуется.

Система принудительной циркуляции (DUS) – зарекомендовала себя 10.000 раз

Система принудительной циркуляции AMAZONE DUS обеспечивает надежную циркуляцию во всей системе. В начале работы система трубопроводов, включая напорную магистраль, заполняется раствором под давлением в обратном направлении. Так, напорная магистраль постоянно заполнена и готова к работе по всей ширине захвата. Проход разворотной полосы осуществляется без остановок.

При отключении отдельных секций, выполнении разворота или во время транспортировки происходит постоянная циркуляция раствора благодаря регулировке давления. Таким образом, надежно предотвращается образование отложений, расслаивание и засорение в напорной магистрали.

При очистке, напротив, трубки до форсунок промываются чистой водой без необходимости опрыскивания. В процессе очистки концентрированный рабочий раствор возвращается через систему принудительной циркуляции в основной бак.

Пример расчета различных секций

Среднегодовые перекрытия по традиционным секциям в отличие от секций 50 см в сочетании с Section Control

Важные итоги анализа поля

• Средние перекрытия по секциям 50 см всего 1,92 %
• Средние перекрытия по 9 секциям всего 7 %

Kороткий срок амортизации на крупных предприятиях в пределах годового потенциала экономии

Маленькие хозяйства экономят больше за счет сравнительно меньшей структуры площадей

Если возделываются культуры с высокой потребностью в проведении мероприятий по защите растений (например, картофель, свёкла), то секции 50 см очень целесообразны

AmaSwitch

Простое решение для автоматического посекционного включения 50 см

AMAZONE предлагает точное решение AmaSwitch для автоматического посекционного включения 50 см. AmaSwitch является альтернативой для пользователей, которые предпочитают использовать преимущества очень точного включения на клиньях и зонах перекрытия за счет посекционного включения 50 см.

В серийное оснащение AmaSwitch входит система циркуляции высокого давления DUS pro, дополнительно возможно оснащение системой светодиодного освещения отдельных форсунок.

Серийно с системой принудительной циркуляции DUS pro

При наличии системы DUS pro давление опрыскивания остается постоянным на каждой форсунке и сохраняет заданное значение. Благодаря конической напорной магистрали достигается минимальное количество остатков.



• Коническая напорная магистраль: различные участки штанги имеют разные размеры труб
• Минимальное количество остатков
• Равномерная скорость потока



1. 15 мм
2. 24 мм
3. 24 мм
4. 20 мм
5. 16 мм



3-корпусный держатель форсунок с электрическим включением и отключением форсунок

Техника AmaSwitch базируется на традиционном 3-корпусном держателе форсунок с ручным управлением и электрическим включением и отключением форсунок. Электрический вентиль, установленный непосредственно на корпусе форсунки, обеспечивает открывание и закрывание форсунок. В сочетании с GPS-Switch становится возможным очень точное включение секций 50 см на клиньях и разворотной полосе. Наряду с автоматическим включением секций 50 см возможна свободная конфигурация форсунок.



4-корпусный держатель форсунок с электрическим включением и отключением форсунок

Дополнительно к 3-корпусному держателю форсунок электрическое пофорсуночное включение AmaSwitch можно также оснастить 4-корпусным держателем форсунок.

С реальным расстоянием между форсунками 25 см
С 4-корпусным держателем форсунок можно получить реальное расстояние между форсунками 25 см с помощью опционального комплекта для смещения. Здесь преимуществом является уменьшение расстояния до целевой поверхности до менее 50 см в сочетании со специальными форсунками 80°.

AmaSelect

Электрическое пофорсуночное включение секций 50 см

4-корпусный держатель форсунок с автоматическим переключением форсунок
Электрическое пофорсуночное включение AmaSelect состоит из 4-корпусного держателя форсунок с электрическим включением и выключением и дополнительным переключением форсунок. Так, наряду с секциями 50 см, которые автоматически могут включаться через GPS-Switch, система предлагает электрическое переключение между четырьмя установленными форсунками через терминал управления или абсолютно автоматически при изменении скорости движения или нормы внесения. Таким образом, существует возможность подключения второй форсунки, например, за пределами диапазона оптимального давления, или переключения на более крупную форсунку.

1. Корпус мотора
2. Предохранительная мембрана
3. Электропитание
4. Держатель форсунок
5. Напорная магистраль

Автоматическое посекционное включение 50 см через GPS-Switch с Section Control

За счет комбинации пофорсуночного включения AmaSelect и GPS-Switch (с Section Control) осуществляется автоматическое включение отдельных форсунок по секциям 50 см. Перекрытия при этом значительно уменьшаются, что способствует существенной экономии средств.

С реальным расстоянием между форсунками 25 см

Опционально держатель форсунок AmaSelect может быть оснащен комплектом для смещения форсунок с расстоянием между ними 25 см. Здесь преимуществом является уменьшение расстояния до целевой поверхности до менее 50 см в сочетании со специальными форсунками 80° или 90°.

Гибкая конфигурация ширины захвата и секций

С AmaSelect можно свободно конфигурировать произвольное количество секций с произвольным числом форсунок. Именно для фермеров или подрядных организаций с различными системами технологической колеи таким образом осуществляется простая адаптация включения форсунок с учетом ширины захвата.

Снижение сноса ветром даже при большой скорости ветра

С помощью инжекторных форсунок с функцией нагнетания воздуха средства защиты растений могут вноситься с минимальным сносом при ветреных погодных условиях. Они находят универсальное применение на всех культурах и при любых условиях. Поскольку препарат вносится большими каплями, эти форсунки могут использоваться даже при большой скорости ветра.

AMAZONE предлагает широкий выбор форсунок от agrotop, Lechler и TeeJet.

Одинарные и многокорпусные крепления форсунок

Расположенные в профилях штанг корпусы форсунок со встроенными обратными мембранными клапанами надежно защищают систему от подтекания форсунок. Саморегулируемые байонетные затворы обеспечивают быструю замену форсунок без применения инструментов. Трех- и четырехкорпусные форсунки подходят при частой замене форсунок для разных областей применения, препаратов и культур. Защитные трубки форсунок на крайних звеньях штанг или (под заказ) по всей ширине захвата обеспечивают защиту длинных инжекторных форсунок и многокорпусных креплений.

Электронное включение крайних форсунок

Для экологичного опрыскивания на границе поля

1. Включение дополнительных форсунок
   Для увеличения обычной ширины захвата можно включить дополнительную асимметричную форсунку. Это важно прежде всего в тех случаях, когда расстояние между технологическими колеями выдерживается не совсем точно.
2. Отключение конечных форсунок
   Если согласно действующим правилам необходимо оставить необработанной полосу в один метр от края поля, предлагается схема отключения конечных форсунок.
3. Включение пограничных форсунок
   Для точного опрыскивания на границе двух чувствительных культур можно использовать пограничные форсунки, более строго ограничивающие пятно распыла.

Оснащение шлангами для внесения удобрений

Оснащение шлангами для внесения удобрений для штанги Super-S2 состоит из напорных магистралей и комплекта шлангов для внесения удобрений.

При наличии штанги Super-L оснащение шлангами для внесения удобрений состоит из комплекта шлангов для внесения удобрений и комбинируется с AmaSwitch 4-корпусным, или AmaSelect, а также комплектом для смещения для расстояния между форсунками 25 см.

Грузы из нержавеющей стали улучшают положение шлангов для внесения удобрений на посевах.

1. Шланги для внесения жидких удобрений на штанге Super-S2
2. Груз из нержавеющей стали на шлангах для внесения жидких удобрений

Внесение жидких удобрений

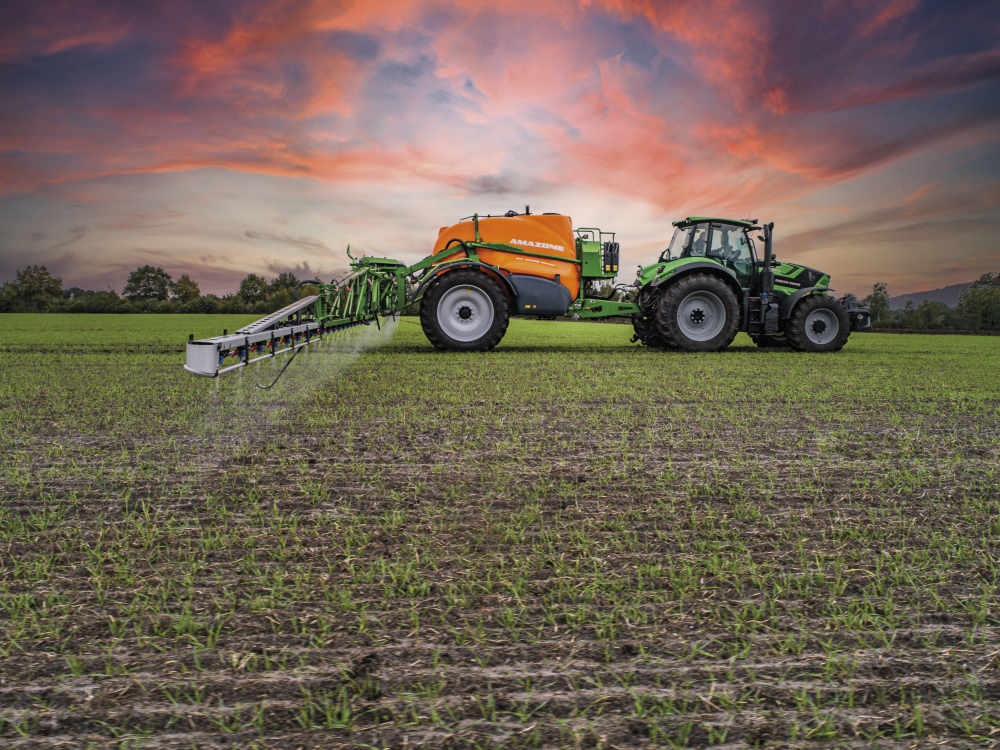

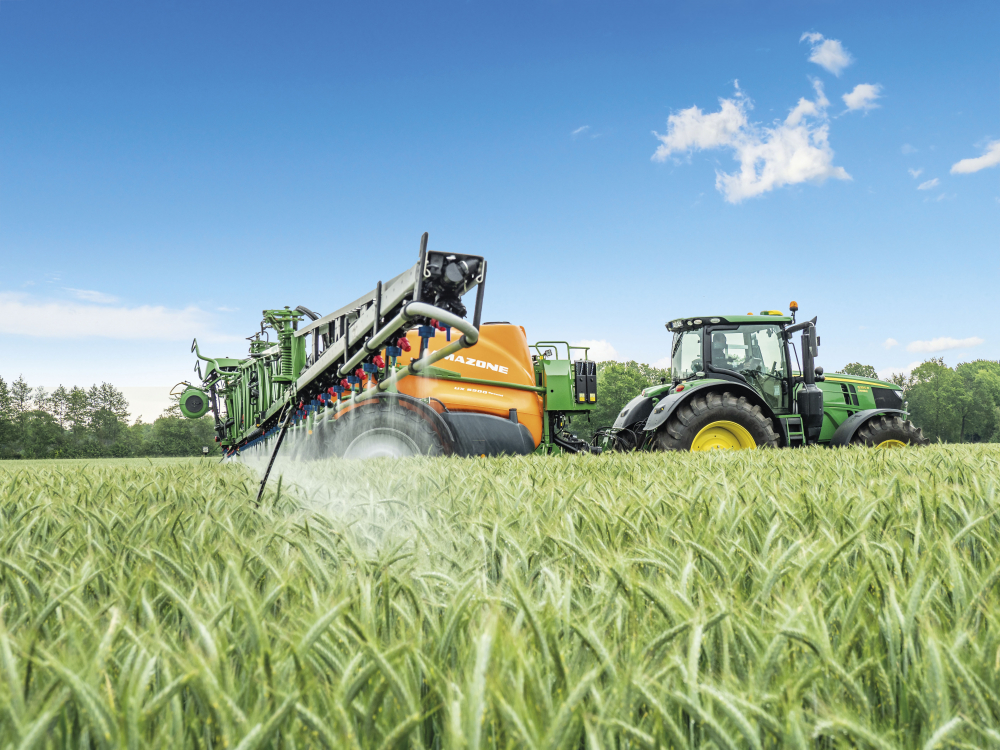

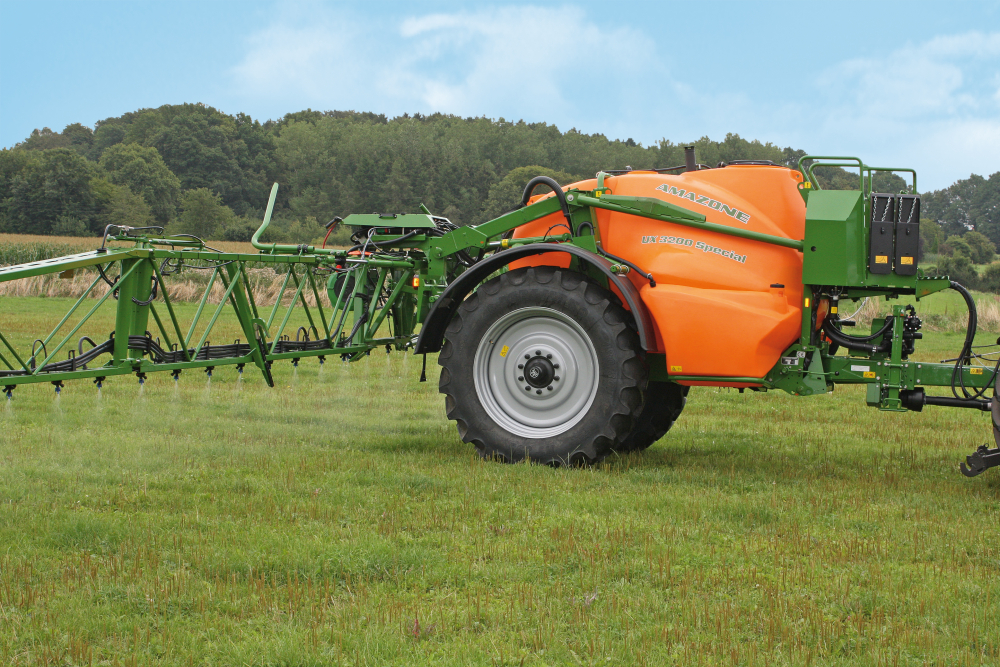

Прицепные опрыскиватели UX особенно подходят для внесения жидких удобрений: компоненты из высококачественного пластика, хорошая покраска и использование нержавеющей стали при изготовлении большинства деталей обеспечивает длительный срок службы даже при внесении жидких удобрений.

Многоструйные форсунки

Для крупнокапельного распределения жидких удобрений предлагаются 3- или 7-струйные форсунки, а также язычковые форсунки FD.

Подлистовое опрыскивание

Возможны также элегантные решения для успешного подлистового опрыскивания в комбинации с опрыскивателями AMAZONE. Система Dropleg компании Lechler, например, является лёгким и прочным приспособлением для подлистового опрыскивания со свободным ходом поперёк рядов для штанги Super-S2.

Правильный выбор форсунок

Инжекторные форсунки (ID, TTI) обладают широким спектром капель и относительно области применения особенно вариабельны. Диапазон давления возможен в пределах 2-8 бар.

Если качество смачивания обрабатываемых поверхностей стоит на первом плане при внесении, то рекомендуется использовать стандартные или препятствующие сносу ветром форсунки с мелкими каплями, такие как XR или AD. Однако, при давлении свыше 3 бар требуется особая осторожность по причине склонности к сносу ветром.

Хорошим компромиссом являются современные компактные инжекторные форсунки ID-K или Airmix: они относительно устойчивы к сносу ветром, однако, размер капель средний при рабочем давлении 2-4 бар.

Если требуется особо высокое качество смачивания, то имеется интересная альтернатива в виде двойных плоскофакельных форсунок: AVI Twin от agrotop - это двойная инжекторная плоскофакельная форсунка и не слишком мелкокапельная.

Факел опрыскивания, разделённый на две части, обеспечивает равномерное попадание препарата на переднюю и заднюю часть растения.

При скорости > 10 км/ч использование форсунки TD HiSpeed с асимметричным углом впрыска может представлять особый интерес.



Примеры: 1. Lechler IDN 120-025, 2. TeeJet XRC 110-025, 3. Инжекторная плоскофакельная форсунка Airmix 110-04

При покупке опрыскивателя AMAZONE Вы бесплатно получите монтажный ключ для простой замены форсунок.

AmaSpray+ – Специфический для машин компьютер управления

Просто и универсально

AmaSpray+ позволяет, альтернативно ISOBUS-терминалам, производить простую и тем не менее автоматическую регулировку прицепных опрыскивателей UX Special. Интегрированные в компьютер управления тумблеры позволяют включать 5, 7 или 9 секций. AmaSpray+ имеет цифровой указатель давления и уровня заполнения бака. Он регистрирует внесенное количество и обработанную площадь. Управление гидравлическими функциями производится посредством гидровыходов трактора. Наклон и блокировка штанг также отображается на AmaSpray+. В качестве опции при помощи AmaSpray+ возможно также управление односторонним складыванием штанги либо, как альтернатива, управление крайними форсунками.

Ваши преимущества:

• Однострочный, высококонтрастный дисплей с подсветкой
• Включение и переключение секций
• До 9 секций
• Цифровой указатель давления
• Цифровой указатель уровня
• Указатель положения и блокировки штанги
• Счетчик гектаров (общее и суточное количество)
• Клавиша +/- 10 %
• Менеджмент заданий

Дополнительные функции (со специальным оснащением):

• Преселективное складывание для одностороннего уменьшения ширины штанги
• Включение конечных и крайних форсунок (альтернативно преселективному складыванию)
• Складывание и наклон через 1 гидровыход ДД (электрический включатель)
• ASD inside: серийный интерфейс

ProfiClick– Маленький терминал с высоким комфортом

Идеальное дополнение

Терминал ProfiClick предлагает простое и точное управление гидравлическими функциями штанги и рулением на опрыскивателях AMAZONE UX Special. Терминал ProfiClick поставляется в комбинации с электрогидравлическим складыванием Profi 1. Все элементы управления терминала ProfiClick эргономично расположены и связаны непосредственно с одной функцией. Поворотными регуляторами для корректировки наклона штанги или автоматического руления прицепного опрыскивателя можно управлять во время движения благодаря их центральному фиксированному положению. Таким образом, механизатор может сконцентрироваться только на вождении.

Терминал ProfiClick для управления гидравлическими функциями опрыскивателя AMAZONE комбинируется с компьютером управления AmaSpray+, терминалом управления AmaTron 3 или любым другим ISOBUS-терминалом. Он предлагает удобный вариант гидравлических функций за счет циркуляции масла. На тракторе требуется наличие всего одного гидровыхода простого действия и безнапорный обратный поток.

Терминал ProfiClick без руления

Управление функциями штанги за счет циркуляции масла

1. Эргономичная опора для руки
2. Вкл/выкл
3. Блокировка штанги
4. Складывание штанги
5. Поднять/опустить штангу
6. Наклон штанги
7. Терминал ProfiClick с рулением

Управление функциями штанги и автоматическим рулением для точного ведения по колее за счет циркуляции масла

1. Эргономичная опора для руки
2. Вкл/выкл
3. Управление автоматическое/ручное
4. Ручное управление
5. Блокировка штанги
6. Складывание штанги
7. Поднять/опустить штангу
8. Наклон штанги

Автоматическое посекционное включение GPS-Switch

Если на терминале есть функция Section Control, как например, посекционное включение GPS-Switch от AMAZONE, то включение секций может происходить автоматически и в зависимости от GPS-положения. Если поле заложено, то механизатор может в автоматическом режиме полностью сконцентрироваться на управлении трактором, поскольку включение секций на клиньях и на разворотной полосе происходит автоматически.

Преимущества автоматического посекционного включения:

• Облегчение работы механизатора
• Повышение точности в ночное время или при высоких скоростях
• Меньше перекрытий и пропусков
• Экономия ГСМ
• Меньше повреждений посевов и вреда для окружающей среды



НОВИНКА: На 85 %* меньше зон перекрытий в отличие от традиционного включения секций Section Control, например, на разворотной полосе

* Значения зависят от структуры площадей, ширины захвата и количества секций

ISOBUS как основа интеллектуальной коммуникации

Один язык, много преимуществ!
Каждая ISOBUS-машина от AMAZONE представляет собой современнейшую технику с почти неограниченными возможностями. При этом не играет никакой роли, будете ли Вы использовать терминал управления от AMAZONE или имеющийся ISOBUS-терминал на Вашем тракторе. ISOBUS обозначает действующий по всему миру стандарт коммуникации между терминалами управления, тракторами и навесными орудиями, с одной стороны, и системами управления агропредприятием Farm Management Information System – с другой.

Управление с различными ISOBUS-терминалами

Это означает, что Вы можете управлять всеми Вашими ISOBUS-орудиями с помощью одного терминала. Вы только соединяете машину с соответствующим ISOBUS-терминалом, и требуемая панель управления появляется на мониторе в кабине Вашего трактора.

Преимущества ISOBUS:

• Общемировая стандартизация обеспечивает единые интерфейсы и форматы данных, так что устанавливается совместимость со сторонними производителями
• Спецификация «Plug and Play» между машиной, трактором и прочими ISOBUS-орудиями

Идеально разработанное управление машиной AMAZONE

Машины и терминалы управления AMAZONE предлагают функциональный объём с очень простым и надежным управлением.

Ваши преимущества:

• Более высокая совместимость и функциональная безопасность Ваших ISOBUS-орудий
• Без дополнительных модулей на машине. Все ISOBUS-машины AMAZONE уже серийно оснащены необходимыми ISOBUS-функциями

Ориентированное на практику программное обеспечение машины и логическая структура меню

Вид MiniView на всех терминалах AMAZONE и прочих ISOBUS-терминалах. Например, Вы видите данные машины в формате GPS.

• Возможность управления машиной с помощью решения терминал-трактор или решения с 2 терминалами
• Гибкое представление режима поля и машины между трактором и терминалом управления
• Единая концепция управления. Свободно конфигурируемая индикация и индивидуальные панели управления для каждого механизатора
• Полезные, дополнительные функции, такие как автоматическое отклонение штанги вниз на Вашем опрыскивателе AMAZONE
• Интегрированная функция регистрации данных Task Controller

Преимущества программного обеспечения машин AMAZONE:

• Ориентированное на пользователя и интуитивное
• Разработано специально под машину
• Функциональный объём сверх ISOBUS-стандарта
• Точное включение секций 50 см

Важнейшим преимуществом пофорсуночного включения является возможность еще более точной обработки при малых секциях на клиньях и выступах, а также на разворотной полосе. В комбинации AmaSwitch или AmaSelect с автоматическим посекционным включением GPS-Switch с Section Control происходит автоматическое включение отдельных форсунок по секциям 50 см. Зоны перекрытий за счет этого значительно уменьшаются и в отличие от традиционного включения секций Section Control меньше на 85 %. Так, комбинация из GPS-Switch и пофорсуночного включения, в зависимости от структуры площадей, ширины захвата и количества секций, ведет к существенной экономии средств по сравнению с традиционной техникой для защиты растений.

GPS-Switch

С автоматическим посекционным включением GPS-Switch AMAZONE предлагает систему, базирующуюся на спутниковой системе навигации GPS, позволяющую полностью автоматическое включение секций для всех терминалов управления AMAZONE и ISOBUS-распределителей, -опрыскивателей и -сеялок.

GPS-Switch basic

• Автоматическое посекционное включение до 16 секций
• Закладка виртуальной разворотной полосы
• Автоматическое предварительное отклонение штанги вниз на опрыскивателях AMAZONE
• Опционально для AmaTron 4

GPS-Switch pro (как модификация GPS-Switch basic)

• Автоматическое посекционное включение до 128 секций, в частности для опрыскивателей с пофорсуночным включением
• Маркировка препятствий (например, пробоина, опора ЛЭП)
• Auto-Zoom для приближения к разворотной полосе
• Опционально для AmaTron 4

За счет точного включения с GPS-Switch предотвращается возникновение перекрытий на разворотной полосе и на клиньях.

AmaClick

При работе на технических культурах, а также при гнездовом опрыскивании необходимо отключение и включение отдельных секций в центре штанги. AmaClick – ещё один эргономичный элемент управления, который может функционировать как в комбинации с многофункциональным джойстиком AmaPilot+, так и отдельно, с терминалом ISOBUS.

AmaTron 4 – Manager 4 all

Простое и комфортное управление, так же интуитивно, как с планшетом
Почему бы не управлять терминалом так же интуитивно, как планшетом или смартфоном? AMAZONE разработала для этой цели удобное в эксплуатации программное обеспечение AmaTron 4 и предлагает, тем самым, ощутимо более плавный процесс работы, особенно при проведении менеджмента заданий. AmaTron 4 с 8-дюймовым мультисенсорным цветным дисплеем отвечает высочайшим требованиям и предлагает Вам максимальное удобство в пользовании. Проскальзыванием пальца или через карусель приложений можно быстро перейти от одной операции к другой и пройтись по четко структурированному меню управления. Практичный вид MiniView, свободно конфигурируемая строка состояния, а также виртуальная световая консоль делают применение AmaTron 4 особенно наглядным и комфортным.

Преимущества AmaTron 4:

• Автоматический полноэкранный режим в неактивном состоянии
• Автоматическое высвечивание сенсорных кнопок с помощью датчика приближения
• Практичная концепция MiniView
• Управление через мультисенсорный цветной дисплей или клавиши
• Интуитивный и удобный в пользовании
• Документирование данных, касающихся поля
• Ориентированная на практику и интеллектуальная структура меню
• Практичное меню быстрого старта с импортом и экспортом данных задания, окнами для справочной информации, дневным/ночным режимом и назначением AUX-N
• Один разъём для камеры с автоматическим распознаванием движения задним ходом
• Бесплатный пробный период для всех платных лицензий
• AmaTron Connect – для опционального вступления в эпоху цифровых технологий

Серийно с:

GPS-Maps&Doc

AmaPilot+ – Всё из одних рук!

Благодаря функциональности AUX-N Вы можете управлять многими функциями машины в рабочем меню с джойстиком AmaPilot+ или прочими многофункциональными ISOBUS-джойстиками.

Преимущества AmaPilot+:

• Почти все функции под рукой на 3 уровнях
• Регулируемый размер рукоятки
• Свободное и индивидуальное программирование клавиш

AmaTron Connect

Новые возможности для комфортной, сетевой работы

С AmaTron Connect AMAZONE предлагает цифровой интерфейс для смартфона или планшета. Мобильное устройство и AmaTron 4 соединяются очень просто через WLAN-разъём. AmaTron Connect позволяет использовать приложение AmaTron Twin, а также осуществлять обмен данными через agrirouter и приложение myAmaRouter.

Приложение AmaTron Twin – Наглядное дооснащение дисплея
Приложение AmaTron Twin предлагает механизатору больше комфорта во время работы, где GPS-функциями в режиме отображения карт можно дополнительно управлять через мобильное устройство, например, планшет, параллельно с управлением машиной на AmaTron 4.

Преимущества дооснащения дисплея AmaTron Twin:

• Использование имеющегося в наличии мобильного устройства
• Больше наглядности – все процессы в поле зрения
• Комфортное управление GPS-функциями в режиме просмотра карт, параллельно, через мобильное устройство
• Наглядное и достоверное изображение эксплуатируемой машины и ее секций

Светодиодное освещение отдельных форсунок

Профессиональное рабочее освещение сегодня является основой для гибкой, высокопроизводительной эксплуатации в сумерках и ночью. Светодиодное освещение отдельных форсунок позволяет целенаправленно осветить каждый факел распыла. Абсолютно точно можно определить работоспособность каждой форсунки на штанге, вплоть до последней.

Светодиодные фары

Освещение штанги осуществляют две светодиодные фары в центре штанги, которые особенно эффективны при работе в режиме дальнего света.

Еще две светодиодные фары для освещения окружающего пространства можно установить на площадке.

Опциональная система камер

Опциональная система камер (только в сочетании с ISOBUS-терминалами AmaTron 4 или AmaPad 2 и лицензией AmaCam - внешним монитором) обеспечивает больше безопасности сзади в труднообозреваемых ситуациях. Система является также незаменимой при наблюдении за форсунками позади машины. За счет инфракрасных светодиодов и объектива с подогревом это возможно также во время дождя, в сумерках и в темное время суток. Монитор с высоким разрешением, антибликовым покрытием и подсветкой может передавать изображения сразу с двух камер.

Приспособление для наружной очистки

С помощью пистолета-распылителя приспособления для наружной очистки опрыскиватель можно очистить снаружи сразу после эксплуатации в поле.
