UX Super

Увеличить изображение

ЗАГРУЗКИ

Буклет прицепной опрыскиватель UX Super✔ Скачать в формате PDF

ХАРАКТЕРИСТИКИ

Бункер:		4200-11200 л
Ширина захвата:		21-42 м
Вид:		Прицепной

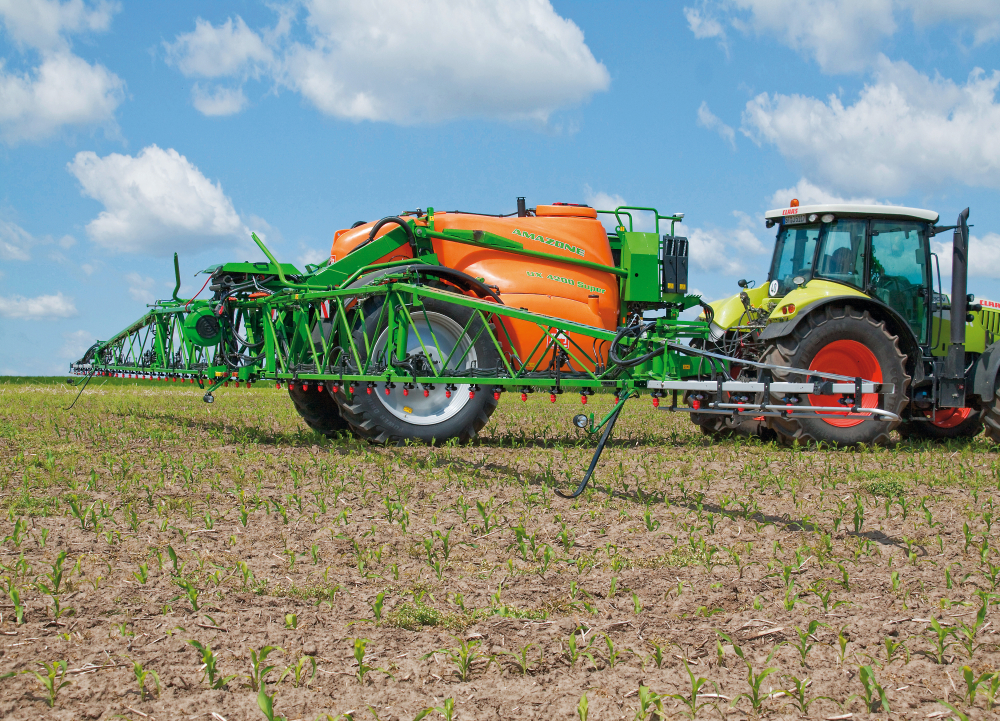

Прицепные опрыскиватели UX Super с объёмом бака 4.200 л, 5.200 л, 6.200 л, 7.600 л, 8.600 л и 11.200 л отличаются очень комфортной концепцией управления. Штанги Super-L2 и Super-L3 подкупают своей шириной захвата от 21 до 42 м и первоклассным ведением штанги. Благодаря мощным опциям оснащения прицепной опрыскиватель UX Super гарантирует максимальную производительность при высочайшей действенности.

Ваши преимущества с первого взгляда

Правильное решение для любых условий

Независимо от того, выберите Вы UX Special, UX Super или флагман UX 11201 Super, все прицепные опрыскиватели UX гарантируют Вам первоклассную работу и комфортное управление.

Благодаря многочисленным возможностям оснащения Вы можете адаптировать прицепные опрыскиватели UX к любым условиям эксплуатации.

Рама – прочная и эластичная!

Широкий профиль рамы из высокопрочной стали, компактный бак и прочная штанга обеспечивают высочайшую устойчивость.

Гидравлическая опора

Встроенная в раму стояночная опора с регулировкой по высоте складывается и раскладывается комфортно с помощью гидравлической системы и облегчает навешивание на трактор.

Опционально

Прицепное устройство

Прицепной опрыскиватель UX позволяет подсоединить в задней части прицепное устройство. Прицепная масса составляет макс. 12 т.

Опционально

Нижняя защита

Благодаря нижней защите дно орудия полностью облицовано нержавеющей сталью, так что оси, шасси и растения оптимально защищены.

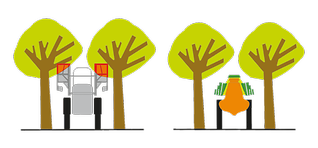

Низкий центр тяжести

Форма бака UX и компактные штанги AMAZONE обеспечивают низкий центр тяжести и очень компактные габариты. В дополнение штанга оптимально защищена в сложенном состоянии с помощью параллелограммной подвески.

AMAZONE
Другие производители
S = центр тяжести

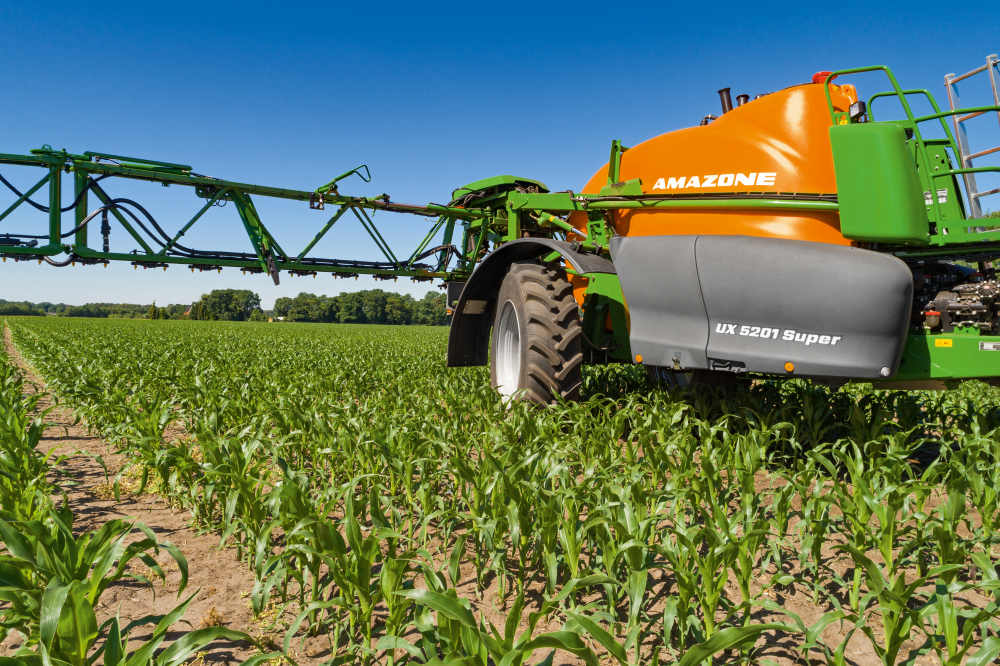

Бак UX 4201 Super, UX 5201 Super и UX 6201 Super

Компактный бак из полиэтилена особенно надежный, легкий и долговечный. Абсолютно гладкие внутренние и наружные стенки с закругленными углами и отсутствие успокоительных стенок позволяют проводить быструю и простую очистку. За счет особой формы бака на его дне остается очень мало раствора. Прицепные опрыскиватели UX Super имеют бак для раствора объёмом 580 литров.

Преимущества дизайна бака:

Простая очистка бака для раствора
Минимальные остатки
Небольшая транспортная высота
Бесступенчатая, гидравлическая основная мешалка

Производительность гидравлической мешалки может уменьшаться бесступенчато до полного отключения, чтобы не допустить вспенивания средства защиты растений или облегчить использование остатков для опрыскивания.

Оборудование для очистки

Три мощные ротационные форсунки служат для очистки бака. Короткий ход и минимальное поперечное сечение обеспечивают незначительное количество остатков.

Интенсивная внутренняя очистка бака с системой интенсивной очистки XtremeClean

Система интенсивной очистки состоит из четырех точечных форсунок, расположенных на вращающейся опоре с сервоприводом. Форсунки высокого давления целенаправленно перемещаются электромотором по всей внутренней поверхности бака, промывая ее полностью. Высокая ударная энергия струй форсунок надежно удаляет отложившиеся на внутренней поверхности бака вещества, даже без использования химических средств очистки.

Опционально для UX 4201 Super, UX 5201 Super и UX 6201 Super

Высококачественное многослойное лакокрасочное покрытие

Высококачественное многослойное лакокрасочное покрытие гарантирует высочайшее и долговечное качество.

Листовая сталь

Оцинковка и фосфатирование (кристаллический слой)
Катафорезное грунтование
Покровный лак
Система с двойным насосом – Высокопроизводительная и надежная

Опрыскиватель UX Super оснащен системой с двойным насосом с минимальным техническим обслуживанием. Один насос при опрыскивании снабжает штангу и дополнительную мешалку, а второй используется для интенсивного смешивания содержимого бака через основную мешалку. При номинальном числе оборотов обеспечивается максимальная производительность обоих насосов для заполнения раствора. Одновременно с помощью инжектора может быть дополнительно проведена откачка промывочного бака или повышена общая производительность заполнения до 900 л/мин.

Преимущества мембранно-поршневого насоса:

Простое пользование за счет самовсасывания к началу процесса заполнения
Очень высокая непрерывная производительность при системном давлении до 10 бар
Стойкость к сухому ходу и жидким удобрениям
Долгий срок службы

Высокие нормы внесения с опцией HighFlow+

Интеллектуальная система регулировки на UX Super позволяет использовать оба насоса для опрыскивания, обеспечивая при этом высокую производительность мешалки. Если обычной мощности в 200 л/мин для опрыскивания недостаточно, то при необходимости автоматически используется подача жидкости от насоса мешалки в сочетании с опцией HighFlow+ для достижения требуемой нормы внесения. Оставшаяся мощность насоса мешалки используется для смешивания раствора.

Все компоненты системы HighFlow+ полностью интегрированы в процессы очистки UX 01 Super.

Пакет оснащения HighFlow+ со вторым фильтром тонкой очистки, дополнительным расходомером и измененной подачей жидкости:

второй фильтр тонкой очистки
отвод воды из фильтра тонкой очистки

SmartCenter на UX Super

Централизованная система управления SmartCenter – включая промывочный бак

Центр управления SmartCenter позволяет проводить простое и комфортное управление. SmartCenter с промывочным баком и арматурой управления, включая муфты для всасывающего и напорного заполнения, централизованно расположены впереди слева под защитным колпаком. Этот колпак предотвращает загрязнение и обеспечивает удобный доступ.

Преимущества SmartCenter:

2 пыленепроницаемых бокса на левой стороне – для большего пространства и порядка
пыленепроницаемый запирающийся бокс объёмом 240 л со съёмным промежуточным дном на правой стороне
Высокопроизводительный промывочный бак объёмом 60 л

Опциональное светодиодное освещение

Простое управление и максимальный комфорт при любом оснащении. С помощью централизованной системы SmartCenter опрыскиватель UX Super обеспечивает максимально комфортное управление. Предлагаются три концепции управления.

Ваши возможности

Standard-пакет
Comfort-пакет
Comfort-пакет plus
SmartCenter со Standard-пакетом – Простое и интуитивное управление

Со Standard-пакетом управление UX Super осуществляется в значительной мере через всасывающий и напорный вентили. С помощью всасывающего вентиля определяется, откуда насос всасывает раствор, а с помощью напорного – куда его подает.

Ваши преимущества:

Удобный доступ к фильтру грубой очистки и самоочищающемуся фильтру тонкой очистки
Понятные элементы управления для безопасного пользования
Короткое время заполнения за счет промывочного бака 60 л производительностью 200 л/мин.
Однородная смесь раствора благодаря серийной форсунке для смешивания под промывочным баком
7-ходовой напорный вентиль седельного типа обеспечивает простое управление и надежное заполнение

Элементы управления Standard-пакета UX Super:

Промывочный бак
Включатель Напорная арматура / 7-ходовой напорный вентиль
Включатель Инжектор
Включатель Очистка
Включатель Мешалка
Включатель Всасывающая арматура
Включатель Загрузочное отверстие для бака для раствора
Включатель Загрузочное отверстие для бака чистой воды
SmartCenter с Comfort-пакетом – облегчает управление машиной

С Comfort-пакетом серийно используется также терминал TwinTerminal 3.0. Он включает функцию автоматической остановки заполнения при всасывающем заполнении. Опционально предусмотрена остановка заполнения также для напорного заполнения. Во время обработки регулировка мешалки управляет мощностью мешалки в зависимости от уровня заполнения бака. При уменьшающемся количестве мощность мешалки автоматически снижается до полного отключения во избежание пенообразования. Кроме того, автоматическая регулировка мешалки позволяет проводить также автодинамическую регулировку мешалки. Это означает: если на штанге необходима большая норма внесения, дополнительная мешалка закрывается.

После обработки Comfort-пакет позволяет провести автоматическую очистку с дистанционным управлением из кабины трактора. Прочие функции, такие как промывка штанги, циркуляционная мойка при наличии отложений или разбавление для последующего смешивания на поле также предусмотрены в Comfort-пакете.

Ваши преимущества:

Удобный в пользовании терминал TwinTerminal 3.0 для всасывающей стороны
Предотвращение пенообразования за счет автоматической регулировки и отключения мешалки в зависимости от уровня раствора в баке
Всегда полная мощность при опрыскивании и смешивании благодаря автодинамической регулировке мешалки
Комфортное заполнение бака для раствора и бака для чистой воды с автоматической остановкой заполнения
Автоматические программы очистки с дистанционным управлением для идеальных результатов очистки

Элементы управления Comfort-пакета UX Super:

Промывочный бак
Включатель Напорная арматура / 7-ходовой напорный вентиль
Включатель Инжектор
TwinTerminal 3.0
Включатель Очистка
Индикатор Всасывающая арматура
7-ходовой напорный вентиль – надежное включение за счет седельных клапанов

Очень практичным является 7-ходовой напорный вентиль, которым оснащены все машины со Standard-пакетом и Comfort-пакетом. В отличие от обычных напорных вентилей, собственная разработка AMAZONE состоит из седельных клапанов. Исключительно за счет поворачивания напорного вентиля в исходное и рабочее положение открывается или соответственно закрывается тот или иной контур жидкости.

SmartCenter с Comfort-пакетом plus

Управление с максимальным комфортом

Особенно комфортным является управление с помощью Comfort-пакета plus. Вместо кранов терминал управления с сенсорным дисплеем значительно облегчает управление машиной. Управление циркуляцией раствора осуществляется исключительно через сенсорный дисплей, который безукоризненно работает даже при использовании перчаток. Пользователь выбирает только необходимую функцию, и опрыскиватель настраивается автоматически! На винчестере можно установить два индивидуальных профиля заполнения для различных пользователей или заданий. Для заполнения нужно только подсоединить шланг, и машина автоматически заполняет бак для раствора и бак для чистой воды до требуемого уровня заполнения. Пользователь может опционально выбрать индивидуально настраиваемую паузу для заполнения бака для раствора.

Автоматическая и самостоятельная очистка

Возможна полная автоматическая очистка опрыскивателя вместе с промывочным баком. Для этого опрыскиватель UX Super с Comfort-пакетом plus оснащен программами очистки: интенсивная очистка, быстрая очистка и промывка штанги. Кроме того, после каждого заполнения возможна самостоятельная очистка промывочного бака.

Насос для чистой воды – Непрерывная внутренняя очистка

В сочетании с Comfort-пакетом plus и системой LoadSensing опционально предлагается насос для чистой воды производительностью 160 л/мин. С помощью этого насоса можно при напорном заполнении обеспечить промывочный бак чистой водой из бака для чистой воды. При наличии насоса для чистой воды можно параллельно заполнить бак для чистой воды и бак для раствора через всасывающее отверстие. Дополнительный насос для чистой воды позволяет непрерывную очистку UX Super.

Ваши преимущества:

Простое управление: выбрать функцию, и машина автоматически настроит все сама
Максимальный комфорт: автоматическое заполнение и автоматическая остановка при всасывающем и напорном заполнении
Максимальная безопасность: автоматическая очистка всей машины, вкл. промывочный бак
Максимальная производительность: автоматическое быстрое заполнение через инжектор после промывки
Автодинамическая регулировка мешалки
Промывочный бак
Высокопроизводительный и эффективный

Промывочный бак объёмом 60 л находится непосредственно перед арматурой управления. Коническая форма с центральным выпускным отверстием и высокая мощность всасывания до 200 л/мин гарантируют быстрое, бесперебойное заполнение, а также полное удаление остатков.

Преимущества промывочного бака:

Высокая мощность всасывания до 200 л/мин – для быстрого, бесперебойного заполнения и полного удаления остатков
Бесступенчатая настройка форсунки для смешивания – для предотвращения засорения при использовании порошкообразных и гранулированных препаратов
Бесступенчатая настройка высокопроизводительной круговой магистрали
С помощью опционального насоса для чистой воды при напорном заполнении может быть использован также промывочный бак
Герметичная крышка промывочного бака в качестве подставки с интегрированным приспособлением для стекания жидкости из канистр
Форсунка для очистки канистр с практичными опорными лотками для очистки мерных стаканов и канистр
Маленькая опорная поверхность на форсунке для очистки канистр, на которой форсунка активируется для очистки горлышка канистр

Продумано всё

Форсунка для очистки канистр имеет большую опорную поверхность, за счет которой форсунка активируется путем надавливания канистр или мерных стаканов. В верхней части форсунки для очистки канистр находится, кроме того, маленькая опорная поверхность, на которой форсунка активируется специально для эффективной очистки горлышка канистр. Пыле-и влагонепроницаемая крышка промывочного бака при открывании отклоняется в сторону на 180° и в таком положении служит практичным местом для размещения мерных стаканов и канистр. Благодаря интегрированным возможностям для обсыхания канистр остаток жидкости стекает с крышки непосредственно в промывочный бак. С помощью форсунки для очистки канистр проводится полная внутренняя очистка.

На правой стороне промывочного бака находится распылитель, входящий в серийное оснащение.

Демпфирование дышла – для защиты штанги

Все дышла имеют свою систему демпфирования, которая является важным конструктивным элементом в UX. Демпфирование между рамой и дышлом служит для сохранения в исправности штанг и предотвращения раскачивания трактора.

Пружинный демпфер
Пружинная сталь

Агрегатирование – так, как Вам необходимо!

Будь то жесткое дышло Hitch с шаровой опорой или классический вариант с прицепной серьгой, AMAZONE всегда предложит для Вашего трактора правильное решение. Выбирайте дышло с верхним или нижним зацеплением, прицепные серьги диаметром 40 мм или 50 мм или шаровую опору K 80.

Оси и тормоз

В первую очередь безопасность!

Различные оси предлагают правильное решение для любых потребностей.

Ваши преимущества:

Возможный размер шин до 520/85 R46 (диаметр 2,05 м)
Клиренс до 82 см
Допуск до 60 км/ч с системой ALB (автоматический тормозной клапан)

Ваши возможности

Неподвижные оси с шириной колеи от 1,50 м до 2,25 м – за счет вращения колес возможны два значения ширины колеи
Регулируемая ось с бесступенчатой регулировкой ширины колеи от 1,50 до 2,25 м для UX 3200 Special и UX 4200 Special
Управляемая ось AutoTrail с регулировкой посредством многофункционального джойстика

Руление с поворотными кулаками AutoTrail

Опциональное руление с поворотными кулаками AutoTrail предлагает механизатору высочайший комфорт и гарантирует спокойное положение штанги и высокую устойчивость. Манёвренность, особенно при движении назад, превосходная. Управление осью возможно также в сложенном состоянии.

Опционально

Внутренний радиус поворота

Интеллектуальное управление AutoTrail

Управление AutoTrail обеспечивает интеллектуальное руление строго по колее, можно провести простую калибровку для любого трактора. Системы руления AutoTrail можно в любое время активировать и корректировать вручную на склонах. Особенно комфортным в узких дворах при рулении AutoTrail является возможность руления со сложенной штангой.

С углом поворота 20°оси управляемых колес прицепных опрыскивателей UX Special идеально преодолевают также узкие повороты.

Регулировка на склонах при рулении AutoTrail

Опционально руление AutoTrail может быть оснащено датчиком наклона для автоматического руления на склонах. Поскольку регулировка на склонах должна происходить в зависимости от рельефа, настройка интенсивности посредством джойстика возможна в любое время.

Опционально

Сползание при деактивированном рулении на склонах
Активированная регулировка на склонах при рулении AutoTrail

Тандемное шасси UX 11201 Super

Максимальная действенность, точность и комфорт в управлении

Гидропневматическое шасси – действенность на поле и на дороге
Гидропневматическое шасси в сочетании с подрессоренным дышлом Hitch обеспечивает высочайший комфорт управления. Агрегаты оси BPW с серийной регулировкой по уровню постоянно адаптируются под состояние загруженности. Дышло Hitch за счёт высокой опорной нагрузки 3 т в сочетании с шаровой опорой (K80) позволяет увеличить сцепление колес трактора с почвой и обеспечивает плавный ход машины. За счёт перекрестного соединения амортизаторов машина сохраняет свою устойчивость. Замкнутая гидросистема способствует равномерному распределению нагрузки на все 4 колеса. Ширина колеи колеблется от 2,00 до 2,25 м, а диаметр колес может составлять до 1,95 м.

Усиление тягово-сцепных свойств

Опрыскиватель UX 11201 Super блистает даже на крутых склонах: усиление тягово-сцепных свойств на гидропневматической подвеске оси позволяет периодическое увеличение опорной нагрузки с 3 до 4 т при полной загрузке машины. При частичном заполнении машины опорная нагрузка возрастает на 30 %.

Оптимальный режим вождения

Идеальные системы руления для UX 11201 Super

Руление с поворотными кулаками DoubleTrail – активное электронное принудительное руление
– ведение в след трактора с незначительными повреждениями колеи
– простое маневрирование за счёт активной, интеллектуальной задней оси
– всегда щадящее плавное ведение штанги

Руление задней осью SingleTrail

Шасси на UX 11201 Super серийно оснащено управляемой задней осью для удобного режима вождения и незначительных повреждений колеи. При рулении задней осью SingleTrail первая ось жесткая, вторая – управляемая и пассивная, за счёт чего и обеспечивается движение без «стирания колес».

Вторая ось должна быть заблокирована при движении назад. При транспортировке она также должна быть заблокирована. При узких поворотах и медленном движении ось можно разблокировать.

DoubleTrail

Полностью автоматическое руление с поворотными кулаками
В виде опции опрыскиватель UX 11201 Super может быть оснащен рулением с поворотными кулаками с электронной регулировкой DoubleTrail. Такое электронное принудительное руление обеих осей особенно важно при возделывании пропашных культур, таких как картофель или свёкла, или на маленьких площадях, во избежание повреждений колеи. Первая ось следует по колее задней оси трактора, вторая ось точно следует по колее от передних колес трактора. При этом достигается отличное ведение в след трактора и, прежде всего, штанга не подвергается негативному воздействию колебаний при движении. При транспортировке первая ось блокируется, а вторая управляется системой.

Штанги по канонам авиастроения

Одновременно сверхпрочные и сверхлегкие

Штанги AMAZONE благодаря специальной профильной конструкции являются сверхпрочными и, в то же время, сверхлегкими. Ширина захвата штанги от 15 до 40 м позволяет оптимальную адаптацию к структуре хозяйства. Высокое качество обеспечивает долгий срок службы даже при очень больших наработках за сезон.

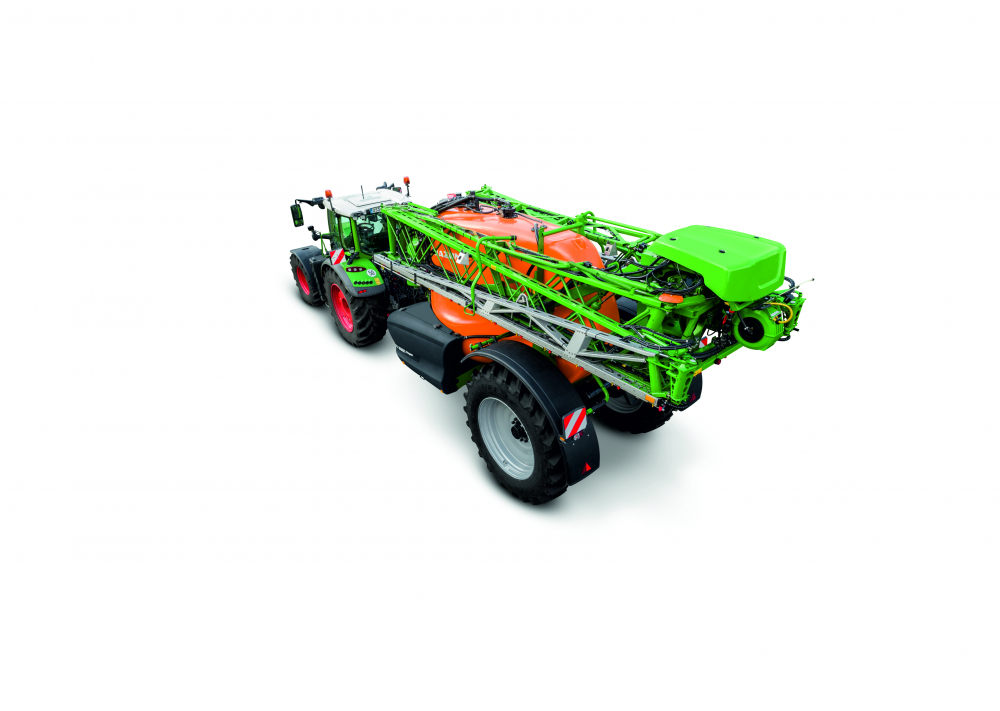

Компактные транспортные размеры с транспортной шириной от 2,40 м до 2,85 м обеспечивают безопасное движение по общественным дорогам.

Штанга AMAZONE

Все на месте! Штанга прочно сидит в транспортном положении. Удары на поле и при транспортировке амортизируются за счет параллелограммной подвески. Это обеспечивает не только комфорт, но и долговечность штанги.

жесткое крепление
подрессоренное крепление

Со штанг рабочий раствор не капает на трактор. Штанги не соприкасаются с кабиной трактора.

Концентрация на важном: на дороге перед собой
Вы можете полностью сконцентрироваться на вождении. Полный обзор дороги при движении. Где проедет трактор, там пройдет и прицепной опрыскиватель. Без выступающих частей, без повреждения штанги.

Не требуют техобслуживания и долговечные

Многолетний опыт производства штанг окупается: Конический болт шарнира – это интеллектуальный центр продуманной конструкции штанг! Крепление штанги с помощью конического болта шарнира позволяет избежать технического люфта, что обеспечивает оптимальное функционирование штанги даже через несколько лет эксплуатации.

Стандартное использование нержавеющей стали, катодное погружное нанесение лакокрасочного покрытия по стандартам автомобилестроения, а также целенаправленное использование полимеров и алюминия гарантируют долгий срок службы.

Высококачественное многослойное лакокрасочное покрытие

Высококачественное многослойное лакокрасочное покрытие гарантирует высочайшее и долговечное качество.

Листовая сталь
Оцинковка и фосфатирование (кристаллический слой)
Катафорезное грунтование
Покровный лак

Штанга Super-L – Сверхпрочная, сверхлегкая и сверхкомпактная

Штанга Super-L с 4-кратным демпфированием – Серийная плавность хода и точность

Благодаря центральной маятниковой подвеске ведение штанги Super-L осуществляется первоклассно уже в серийной комплектации.

Ваши преимущества:

Удлиненный центральный маятник для параллельного ведения большей штанги
Комбинированные пружинные элементы и демпферы для вертикальной амортизации
Интегрированный большой амортизирующий механизм из тормозных колодок и сайлент-блоков для амортизации горизонтальных вращательных движений
Пружинные демпферы для гашения колебаний по направлению движения (при ширине штанги от 39 м)

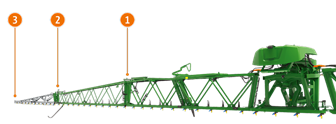

Штанга Super-L2 с шириной захвата от 21 до 36 метров
Особенностью штанги Super-L2 является сверхмалая транспортная ширина при ширине захвата до 36 м.

Пружинный амортизирующий механизм для снижения горизонтальных колебаний
Пружинный амортизирующий механизм для снижения вертикальных колебаний
Цилиндр для изменения угла подъема

Штанга Super-L2

С шириной захвата от 21 до 40 метров

Чрезвычайно компактная транспортная ширина всего лишь 2,40 м у всех трехзвенных штанг Super-L2 с шириной захвата 21, 24, 27 и 28 м. Сенсационная транспортная ширина всего 2,60 м у всех четырехзвенных штанг Super-L2 с шириной захвата 27, 28, 30, 32, 33, 36, 39 и 40 м (UX 6200: 2,80 м).

12 м
23 м
32 м
39 м

Штанга Super-L3

С шириной захвата 36 м

Штанга Super-L3 дополняет штангу Super-L2 с шириной захвата 36 м. Крайние и средние секции имеют длину 6 м, так что штанга Super-L3 разделена всего на 3 складываемые секции с каждой стороны. За счет этого ширину штанги Super-L3 36 м можно уменьшить до 24 м и 12 м. Крайние секции имеют полностью алюминиевую конструкцию с дополнительным поперечным профилем. Это обеспечивает высокую прочность при одновременно низкой собственной массе.

12 м
24 м
36 м

Преселективное складывание

Одностороннее складывание возможно с помощью AmaSpray+ или ISOBUS-терминала через гидровыходы трактора.

Преселективное складывание отличается большой гибкостью и позволяет сложить все секции по отдельности. Для адаптации к имеющимся условиям штанги можно сложить независимо друг от друга, например, только левую или правую сторону.

Складывание Profi 1

Управление всеми гидравлическими функциями просто и надежно производится посредством ISOBUS-терминала из кабины трактора. С помощью многофункционального джойстика управление функциями происходит особенно комфортно.

Возможны следующие функции
Регулировка по высоте, складывание/раскладывание, одностороннее складывание со сниженной скоростью (макс. 6 км/ч), уменьшение эффективной ширины захвата штанг, регулировка по склону.

Складывание Flex

AMAZONE предлагает две электрогидравлические системы складывания штанг Flex 1 и Flex 2. Штанги оснащены на каждой точке складывания электрогидравлическим блоком управления, который регулируется непосредственно программным обеспечением машины. За счет этого возможны значительно более быстрые процессы складывания. Как только первое наружное звено складывается или раскладывается на 70 %, автоматически начинается следующий процесс складывания или раскладывания.

Складывание Flex 1
Наряду с уже описанными преимуществами складывание Flex 1 предлагает следующие функции:

Регулировка по высоте
Раскладывание/складывание
Одностороннее складывание с пониженной скоростью (макс. 6 км/ч)
Уменьшение ширины штанги
Регулировка наклона

Складывание Flex 2
Наряду с уже описанными преимуществами складывание Flex 2 предлагает следующие функции:

Одностороннее/двустороннее отклонение штанги вверх
Одностороннее/двустороннее отклонение штанги вниз
Индивидуальные профили пользователей с уменьшенной шириной захвата
С помощью профилей пользователей в ПО машины можно сохранить индивидуальные профили с уменьшенной шириной захвата. Если необходимо сложить штангу 36/30/24 м до 30 м, можно сделать это быстро и легко путем замены профиля. После раскладывания каждая активная ширина захвата автоматически распознается и наружные форсунки автоматически деактивируются через AmaSwitch или AmaSelect. Ширина захвата автоматически принимается для Section Control.

Системы ведения штанги

DistanceControl или ContourControl? Решайте сами!

С автоматической системой разворота AutoLift и системами автоматического ведения штанги DistanceControl и ContourControl AMAZONE предлагает подходящее решение для любых потребностей. Серийное оснащение AutoLift уже обеспечивает комфортную помощь. С автоматической системой ведения штанги DistanceControl машина почти полностью перенимает функцию регулировки штанги.

С инновационной системой ведения штанги ContourControl AMAZONE предлагает передовое решение, особенно для клиентов, работающих на местностях с тяжелыми условиями. Дополнительно для автоматического ведения по высоте ContourControl предлагает систему активного гашения колебаний штанги. С ContourControl выполняются все требования в отношении высочайшей точности, даже при высоких скоростях движения.

Автоматическое отклонение штанги вниз с GPS-Switch

На GPS-Switch терминала управления штангу можно опустить уже до достижения необработанной площади. При открывании форсунок штанга уже находится на рабочей высоте. Необходимым условием для этого является граница поля на GPS-Switch, а также ISOBUS-терминал AMAZONE.

Рабочая высота
Высота при развороте

AutoLift – комфортная автоматическая система разворота

С помощью автоматической, серийной системы поднятия AutoLift штанга при каждом отключении машины приподнимается на требуемую высоту. С началом работы она вновь опускается на нужную высоту. Это предотвращает опасность повреждения штанг при развороте.

DistanceControl с 2 датчиками или DistanceControl plus с 4 датчиками

В качестве оснащения для штанг Super-L AMAZONE предлагает для прицепных опрыскивателей UX автоматическое ведение штанги DistanceControl с 2 или DistanceControl plus с 4 датчиками. На посевах с резко отличающимся развитием или на полеглых посевах штанга при оснащении 2 датчиками может погрузиться в посевы. В таком случае на помощь придет оснащение четырьмя датчиками. Датчики включаются электрически, параллельно, и всегда учитывается тот датчик, который расположен ближе к целевой поверхности.

Механизатор полностью концентрируется на правильном выполнении мероприятий по защите растений, компьютер – на оптимальном ведении штанги!

Преимущества ведения штанги DistanceControl:

Автоматическое ведение штанги, включая ведение по высоте, регулировку наклона и поднятие штанги на разворотной полосе
Автоматическое двустороннее отклонение штанги вверх (в комбинации со складыванием Profi 2)

Ультразвуковые датчики
Угловые датчики

ContourControl

ContourControl – для снижения вертикальных колебаний: С системой активного ведения штанги ContourControl AMAZONE предлагает новаторское автоматическое ведение для штанги с шириной захвата от 21 м. Так выполняется требование в отношении высочайшей точности во время обработки за счет малого расстояния до целевой поверхности даже при большой ширине штанги. ContourControl можно использовать со штангами Super-L в сочетании со складыванием Flex 1 или Flex 2.

Основой новой системы ведения штанги является быстродействующая гидравлическая система и 4 датчика, а в комбинации со складыванием Flex 2 даже 2 дополнительных датчика, которые обеспечивают образование автоматического отрицательного угла.

Преимущества ContourControl:

Оптимальное поперечное распределение
Прецизионное, очень быстрое автоматическое ведение по высоте
Расстояние до целевой поверхности менее 50 см – меньше сноса
Очень быстрый процесс складывания
Высочайшая точность при высокой рабочей скорости
Элегантное ведение штанги с большой шириной захвата

Цель: Предотвращение негативных вертикальных колебаний штанги

Цель: Предотвращение негативных горизонтальных колебаний штанги

Ультразвуковой датчик для ContourControl
Направление движения
Датчик ускорения для SwingStop
Цилиндр SwingStop

SwingStop – для снижения горизонтальных колебаний

Для удовлетворения растущих требований по адаптации горизонтального положения штанги, например, при большой ширине захвата и высокой скорости, AMAZONE в качестве специального оснащения для регулировки штанги ContourControl предлагает функцию активного гашения колебаний SwingStop. За счет внешних воздействий, таких как неровности почвы, повороты, процессы ускорения и повышение рабочей скорости, нагрузка на штангу в горизонтальном направлении существенно увеличивается. Это может привести к приподниманию секций штанги и, тем самым, негативно повлиять на продольное распределение в наружных зонах штанги.

Поскольку горизонтальные колебания ярче выражены в наружных зонах штанги, то этот эффект существенно усиливается при большой ширине штанги. Для снижения этих горизонтальных колебаний SwingStop измеряет с помощью датчиков возникающее ускорение в секциях штанги. Оба активно работающих гидроцилиндра подвески штанги активно выравнивают эти колебания и обеспечивают очень спокойное горизонтальное положение штанги.

Преимущества SwingStop:

Оптимальное продольное распределение
Снижение горизонтальных колебаний для спокойного положения штанги
Очень быстро, элегантно и точно работающая система даже при высокой рабочей скорости
Высокий уровень производительности при высочайшей точности

Светодиодное освещение отдельных форсунок

Профессиональное рабочее освещение является сегодня основой для гибкой и эффективной работы в сумерках и ночью. Светодиодное освещение отдельных форсунок позволяет целенаправленно осветить каждый факел распыла. Абсолютно точно можно определить работоспособность каждой форсунки на штанге, вплоть до последней.

Светодиодные фары

Освещение штанги осуществляют две светодиодные фары в центре штанги, которые особенно эффективны при работе в режиме дальнего света.

Еще две светодиодные фары для освещения окружающего пространства можно установить на площадке.

TG-арматура с электронным дистанционным управлением

Для ISOBUS-управления и AmaSpray+ предлагается TG-арматура с количеством секций до 13. Секции быстро и без протекания переключаются при помощи клапанов, управляемых электродвигателем со сбросом давления. Норма расхода в любых ситуациях регулируется быстро и точно через компьютер. Устройство выравнивания давления при данной технологии не требуется.

Система принудительной циркуляции (DUS) – зарекомендовала себя 10.000 раз

Система принудительной циркуляции AMAZONE DUS обеспечивает надежную циркуляцию во всей системе. В начале работы система трубопроводов, включая напорную магистраль, заполняется раствором под давлением в обратном направлении. Так, напорная магистраль постоянно заполнена и готова к работе по всей ширине захвата. Проход разворотной полосы осуществляется без остановок.

При отключении отдельных секций, выполнении разворота или во время транспортировки происходит постоянная циркуляция раствора благодаря регулировке давления. Таким образом, надежно предотвращается образование отложений, расслаивание и засорение в напорной магистрали.

При очистке, напротив, трубки до форсунок промываются чистой водой без необходимости опрыскивания. В процессе очистки концентрированный рабочий раствор возвращается через систему принудительной циркуляции в основной бак.

AmaSwitch

Простое решение для автоматического посекционного включения 50 см

AMAZONE предлагает точное решение AmaSwitch для автоматического посекционного включения 50 см. AmaSwitch является альтернативой для пользователей, которые предпочитают использовать преимущества очень точного включения на клиньях и зонах перекрытия за счет посекционного включения 50 см.

В серийное оснащение AmaSwitch входит система циркуляции высокого давления DUS pro, дополнительно возможно оснащение системой светодиодного освещения отдельных форсунок.

Серийно с системой принудительной циркуляции DUS pro

При наличии системы DUS pro давление опрыскивания остается постоянным на каждой форсунке и сохраняет заданное значение. Благодаря конической напорной магистрали достигается минимальное количество остатков.

Коническая напорная магистраль: различные участки штанги имеют разные размеры труб

Минимальное количество остатков
Равномерная скорость потока

15 мм
24 мм
24 мм
20 мм
16 мм

3-корпусный держатель форсунок с электрическим включением и отключением форсунок

Техника AmaSwitch базируется на традиционном 3-корпусном держателе форсунок с ручным управлением и электрическим включением и отключением форсунок. Электрический вентиль, установленный непосредственно на корпусе форсунки, обеспечивает открывание и закрывание форсунок. В сочетании с GPS-Switch становится возможным очень точное включение секций 50 см на клиньях и разворотной полосе. Наряду с автоматическим включением секций 50 см возможна свободная конфигурация форсунок.

4-корпусный держатель форсунок с электрическим включением и отключением форсунок

Дополнительно к 3-корпусному держателю форсунок электрическое пофорсуночное включение AmaSwitch можно также оснастить 4-корпусным держателем форсунок.

С реальным расстоянием между форсунками 25 см
С 4-корпусным держателем форсунок можно получить реальное расстояние между форсунками 25 см с помощью опционального комплекта для смещения. Здесь преимуществом является уменьшение расстояния до целевой поверхности до менее 50 см в сочетании со специальными форсунками 80°.

AmaSelect

Электрическое пофорсуночное включение секций 50 см

4-корпусный держатель форсунок с ав- томатическим переключением форсунок
Электрическое пофорсуночное включение AmaSelect состоит из 4-корпусного держателя форсунок с электрическим включением и выключением и дополнительным переключением форсунок. Так, наряду с секциями 50 см, которые автоматически могут включаться через GPS-Switch, система предлагает электрическое переключение между четырьмя установленными форсунками через терминал управления или абсолютно автоматически при изменении скорости движения или нормы внесения. Таким образом, существует возможность подключения второй форсунки, например, за пределами диапазона оптимального давления, или переключения на более крупную форсунку.

Корпус мотора
Предохранительная мембрана
Электропитание
Держатель форсунок
Напорная магистраль

Гибкая конфигурация ширины захвата и секций

С AmaSelect можно свободно конфигурировать произвольное количество секций с произвольным числом форсунок. Именно для фермеров или подрядных организаций с различными системами технологической колеи таким образом осуществляется простая адаптация включения форсунок с учетом ширины захвата.

Автоматическое посекционное включение 50 см через GPS-Switch с Section Control

За счет комбинации пофорсуночного включения AmaSelect и GPS-Switch (с Section Control) осуществляется автоматическое включение отдельных форсунок по секциям 50 см. Перекрытия при этом значительно уменьшаются, что способствует существенной экономии средств.

С реальным расстоянием между форсунками 25 см

Опционально держатель форсунок AmaSelect может быть оснащен комплектом для смещения форсунок с расстоянием между ними 25 см. Здесь преимуществом является уменьшение расстояния до целевой поверхности до менее 50 см в сочетании со специальными форсунками 80° или 90°.

HeightSelect – всегда оптимальное расстояние до целевой поверхности

С помощью HeigthSelect (только в сочетании с AmaSelect и ContourControl) автоматически регулируется расстояние между штангой и целевой культурой в зависимости от расстояния между форсунками и их вида. Если форсунка включена, то автоматическое ведение штанги регулирует соответствующее расстояние до целевой поверхности. Такая автоматизация повышает эффективность используемых средств защиты растений и облегчает работу механизатора.

High-End серийно – светодиодное освещение отдельных форсунок и DUS pro

Механизм AmaSelect серийно оснащен системой циркуляции высокого давления DUS pro, а также светодиодным освещением отдельных форсунок.

Техника для защиты растений будущего уже сегодня

С опциональными функциями AmaSelect CurveControl, AmaSelect Row и AmaSelect Spot пофорсуночное включение AmaSelect предлагает потенциал абсолютно прецизионной машины.

AmaSelect CurveControl

Оптимизированная обработка при прохождении поворотов

Постоянная норма внесения
Для удержания нормы внесения на неизменном уровне по всей ширине захвата при прохождении поворотов функция AmaSelect CurveControl предлагает прецизионное решение. Функция CurveControl серийно функционирует в сочетании с AmaSelect и функцией активного ведения штанги ContourControl.

Проблема – избыточное или недостаточное дозирование при прохождении поворотов

До сих пор при прохождении поворотов во время внесения средств защиты растений отмечалось избыточное дозирование на внутренней стороне поворота и недостаточное дозирование - на внешней стороне. С увеличением ширины штанги эта проблема становится существеннее. Избыточное дозирование на поворотах значительно критичнее, поскольку приводит к увеличению расхода препарата на более чем 300 %.

Требуемая норма внесения

Решение – AmaSelect CurveControl

С CurveControl для электрического пофорсуночного включения AmaSelect работа системы на поворотах дополняется важной функцией. Дополнительно к давлению на форсунках CurveControl с помощью датчиков определяет радиус поворота и автоматически рассчитывает давление для адаптации к изменяющемуся расходу средства. За счет автоматической замены форсунок в пределах штанги система выравнивает норму внесения в пределах штанги независимо от секций.

Преимущества AmaSelect CurveControl:

Почти постоянная норма внесения при прохождении поворотов по всей ширине захвата
Оптимальный менеджмент посевов
Предотвращение резистентности из-за недостаточного дозирования

Требуемая норма внесения

AmaSelect Row

Точное ленточное опрыскивание нажатием кнопки для снижения расхода средств защиты растений

Ленточное опрыскивание по рядкам
Для дистанционного переключения с режима сплошной обработки на режим ленточного опрыскивания по рядкам AMAZONE предлагает функцию AmaSelect Row для электрического пофорсуночного включения AmaSelect. За счет ленточного опрыскивания по рядкам со специальными форсунками 40° возможно сокращение расхода средств защиты растений до 65 %.

Различные междурядья

Ленточное опрыскивание реализуется на культурах с междурядьем 50 см без дальнейшего переоборудования очень просто. С опциональным комплектом для смещения для крепления форсунок AmaSelect 25 см можно проводить также ленточную обработку на культурах с междурядьем 75 см. Для этого открываются только форсунки на нужном расстоянии. Альтернативные междурядья, например, 45 см для сахарной свеклы, можно реализовать при дополнительном расположении форсунок и наличии соединительного шланга.

Классическая сплошная обработка
Ленточное опрыскивание свеклы 50 см
Ленточное опрыскивание картофеля 75 см

Максимальный комфорт пользования

С помощью меню заполнения задается обрабатываемая площадь для ленточного и сплошного опрыскивания, а также необходимая норма внесения при обоих способах обработки и автоматически рассчитывается требуемый объём заполнения для минимизации остатков. Настройка междурядья, угла впрыска и высоты обработки форсунок осуществляется просто через автономное меню с помощью ISOBUS-управления орудием. Выбор правильного механизма включения форсунок и их положения осуществляется автоматически в пределах обрабатываемой полосы посевов. Нажатием кнопки ISOBUS-терминал позволяет за считанные секунды осуществить переключение между сплошной и ленточной обработкой.

Преимущества AmaSelect Row:

Действенное ленточное опрыскивание на пропашных культурах нажатием кнопки
Возможны различные междурядья благодаря опциональному комплекту для смещения 25 см
Высокий комфорт в управлении с интегрированным меню заполнения и расчетом объема
Снижение расхода средств защиты растений до 65 %

AmaSelect Spot

Дифференцированная обработка на основе точечных аппликационных карт

Дифференцированная обработка сорняков

Для снижения расхода средств защиты растений AMAZONE предлагает с системой пофорсуночного включения AmaSelect дифференцированную обработку сорняков на основе высокоточных точечных аппликационных карт. Услуги по созданию точечных аппликационных карт предоставляют внешние поставщики.

Определение обрабатываемой площади и создание точечных карт для борьбы с сорняками

В первую очередь определяется обрабатываемая площадь и создается точечная аппликационная карта. В зависимости от поставщика, на этом этапе предлагаются несколько способов определения обрабатываемой площади, например, путем облета БПЛА, с помощью спутников или специальных сенсорных штанг.

Целенаправленная точечная обработка

На втором этапе осуществляется точечная обработка сорняков на поле. Для этого нужно только загрузить точечную аппликационную карту на ISOBUS-терминале управления AmaPad 2. С пофорсуночным включением AmaSelect, в отличие от сплошной обработки, обрабатываются только те участки, где фактически находятся сорняки.

Преимущества AmaSelect Spot:

Прецизионная точечная обработка сорняков опрыскивателем AMAZONE в серийной комплектации
До 80 % экономии средств защиты растений
Защита окружающей среды
Минимальные остатки за счет точного планирования нормы внесения на основе точечных аппликационных карт
Предотвращение резистентности благодаря точечной обработке на небольшой площади со 100%-ной концентрацией препарата

Автоматическое посекционное включение GPS-Switch

Если на терминале есть функция Section Control, как например, посекционное включение GPS-Switch от AMAZONE, то включение секций может происходить автоматически и в зависимости от GPS-положения. Если поле заложено, то механизатор может в автоматическом режиме полностью сконцентрироваться на управлении трактором, поскольку включение секций на клиньях и на разворотной полосе происходит автоматически.

Преимущества автоматического посекционного включения:

Облегчение работы механизатора
Повышение точности в ночное время или при высоких скоростях
Меньше перекрытий и просевов
Экономия производственных средств
Меньше повреждений посевов и вреда для окружающей среды

На 85 %* меньше зон перекрытий в отличие от традиционного включения секций Section Control, например, на разворотной полосе

* Значения зависят от структуры площадей, ширины захвата и количества секций

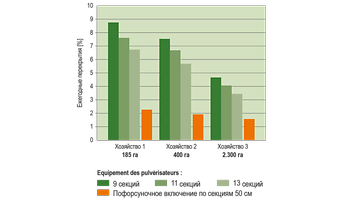

Пример расчета различных секций

Среднегодовые перекрытия по традиционным секциям в отличие от секций 50 см в сочетании с Section Control

Важные итоги анализа поля

Средние перекрытия по секциям 50 см всего 1,92 %
Средние перекрытия по 9 секциям всего 7 %
Kороткий срок амортизации на крупных предприятиях в пределах годового потенциала экономии
Маленькие хозяйства экономят больше за счет сравнительно меньшей структуры площадей
Если возделываются культуры с высокой потребностью в проведении мероприятий по защите растений (например, картофель, свёкла), то секции 50 см очень целесообразны

Электронное включение крайних форсунок

Для экологичного опрыскивания на границе поля

Включение дополнительных форсунок
Для увеличения обычной ширины захвата можно включить дополнительную асимметричную форсунку. Это важно прежде всего в тех случаях, когда расстояние между технологическими колеями выдерживается не совсем точно.
Отключение конечных форсунок
Если согласно действующим правилам необходимо оставить необработанной полосу в один метр от края поля, предлагается схема отключения конечных форсунок.
Включение пограничных форсунок
Для точного опрыскивания на границе двух чувствительных культур можно использовать пограничные форсунки, более строго ограничивающие пятно распыла.

Снижение сноса ветром даже при большой скорости ветра

С помощью инжекторных форсунок с функцией нагнетания воздуха средства защиты растений могут вноситься с минимальным сносом при ветреных погодных условиях. Они находят универсальное применение на всех культурах и при любых условиях. Поскольку препарат вносится большими каплями, эти форсунки могут использоваться даже при большой скорости ветра.

AMAZONE предлагает широкий выбор форсунок от agrotop, Lechler и TeeJet.

Одинарные и многокорпусные крепления форсунок

Расположенные в профилях штанг корпусы форсунок со встроенными обратными мембранными клапанами надежно защищают систему от подтекания форсунок. Саморегулируемые байонетные затворы обеспечивают быструю замену форсунок без применения инструментов. Трех- и четырехкорпусные форсунки подходят при частой замене форсунок для разных областей применения, препаратов и культур. Защитные трубки форсунок на крайних звеньях штанг или (под заказ) по всей ширине захвата обеспечивают защиту длинных инжекторных форсунок и многокорпусных креплений.

Правильный выбор форсунок

Инжекторные форсунки (ID, TTI) обладают широким спектром капель и относительно области применения особенно вариабельны. Диапазон давления возможен в пределах 2-8 бар.

Если качество смачивания обрабатываемых поверхностей стоит на первом плане при внесении, то рекомендуется использовать стандартные или препятствующие сносу ветром форсунки с мелкими каплями, такие как XR или AD. Однако, при давлении свыше 3 бар требуется особая осторожность по причине склонности к сносу ветром.

Хорошим компромиссом являются современные компактные инжекторные форсунки ID-K или Airmix: они относительно устойчивы к сносу ветром, однако, размер капель средний при рабочем давлении 2-4 бар.

Если требуется особо высокое качество смачивания, то имеется интересная альтернатива в виде двойных плоскофакельных форсунок: AVI Twin от agrotop - это двойная инжекторная плоскофакельная форсунка и не слишком мелкокапельная.

Факел опрыскивания, разделённый на две части, обеспечивает равномерное попадание препарата на переднюю и заднюю часть растения.

При скорости > 10 км/ч использование форсунки TD HiSpeed с асимметричным углом впрыска может представлять особый интерес.

Примеры: 1. Lechler IDN 120-025, 2. TeeJet XRC 110-025, 3. Инжекторная плоскофакельная форсунка Airmix 110-04

При покупке опрыскивателя AMAZONE Вы бесплатно получите монтажный ключ для простой замены форсунок.

Внесение жидких удобрений

Прицепные опрыскиватели UX особенно подходят для внесения жидких удобрений: компоненты из высококачественного пластика, хорошая покраска и использование нержавеющей стали при изготовлении большинства деталей обеспечивает длительный срок службы даже при внесении жидких удобрений.

Многоструйные форсунки

Для крупнокапельного распределения жидких удобрений предлагаются 3- или 7-струйные форсунки, а также язычковые форсунки FD.

Подлистовое опрыскивание

Возможны также элегантные решения для успешного подлистового опрыскивания в комбинации с опрыскивателями AMAZONE. Система Dropleg компании Lechler, например, является лёгким и прочным приспособлением для подлистового опрыскивания со свободным ходом поперёк рядов для штанги Super-S2.

ISOBUS как основа интеллектуальной коммуникации

Один язык, много преимуществ!
Каждая ISOBUS-машина от AMAZONE представляет собой современнейшую технику с почти неограниченными возможностями. При этом не играет никакой роли, будете ли Вы использовать терминал управления от AMAZONE или имеющийся ISOBUS-терминал на Вашем тракторе. ISOBUS обозначает действующий по всему миру стандарт коммуникации между терминалами управления, тракторами и навесными орудиями, с одной стороны, и системами управления агропредприятием Farm Management Information System – с другой.

Управление с различными ISOBUS-терминалами

Это означает, что Вы можете управлять всеми Вашими ISOBUS-орудиями с помощью одного терминала. Вы только соединяете машину с соответствующим ISOBUS-терминалом, и требуемая панель управления появляется на мониторе в кабине Вашего трактора.

Преимущества ISOBUS:

Общемировая стандартизация обеспечивает единые интерфейсы и форматы данных, так что устанавливается совместимость со сторонними производителями

Спецификация «Plug and Play» между машиной, тракто- ром и прочими ISOBUS-орудиями

Управление с различными ISOBUS-терминалами

Это означает, что Вы можете управлять всеми Вашими ISOBUS-орудиями с помощью одного терминала. Вы только соединяете машину с соответствующим ISOBUS-терминалом, и требуемая панель управления отображается на мониторе в кабине Вашего трактора.

Преимущества ISOBUS:

Общемировая стандартизация обеспечивает единые интерфейсы и форматы данных, так что устанавливается совместимость со сторонними производителями
Спецификация «Plug and Play» между машиной, трактором и прочими ISOBUS-орудиями

Идеально разработанное управление машиной AMAZONE

Машины и терминалы управления AMAZONE предлагают функциональный объём с очень простым и надежным управлением.

Ваши преимущества:

Более высокая совместимость и функциональная безопасность Ваших ISOBUS-орудий
Без дополнительных модулей на машине. Все ISOBUS-машины AMAZONE уже серийно оснащены необходимыми ISOBUS-функциями

Ориентированное на практику программное обеспечение машины и логическая структура меню

Вид MiniView на всех терминалах AMAZONE и прочих ISOBUS-терминалах. Например, Вы видите данные машины в формате GPS.

Возможность управления машиной с помощью решения терминал-трактор или решения с 2 терминалами
Гибкое представление режима поля и машины между трактором и терминалом управления
Единая концепция управления. Свободно конфигурируемая индикация и индивидуальные панели управления для каждого механизатора
Полезные, дополнительные функции, такие как автоматическое отклонение штанги вниз на Вашем опрыскивателе AMAZONE
Интегрированная функция регистрации данных Task Controller

Преимущества программного обеспечения машин AMAZONE:

Ориентированное на пользователя и интуитивное
Разработано специально под машину

Функциональный объём сверх ISOBUS-стандарта

От простого уровня до высокотехнологичного – возможно всё

ISOBUS-совместимые терминалы AmaTron 4 и AmaPad 2 от AMAZONE являются особенно комфортными терминалами управления для Ваших ISOBUS-машин. Наряду с непосредственным управлением машиной имеются также другие варианты применения, как например, автоматическое посекционное включение GPS-Switch (Section Control).

Все программы уже предварительно инсталлированы и могут быть бесплатно протестированы
Интуитивное и наглядное управление

AmaTron 4 – Manager 4 all

Простое и комфортное управление, так же интуитивно, как с планшетом
Почему бы не управлять терминалом так же интуитивно, как планшетом или смартфоном? AMAZONE разработала для этой цели удобное в эксплуатации программное обеспечение AmaTron 4 и предлагает, тем самым, ощутимо более плавный процесс работы, особенно при проведении менеджмента заданий. AmaTron 4, с 8-дюймовым мультисенсорным цветным дисплеем, отвечает высочайшим требованиям и предлагает Вам максимальное удобство в пользовании. Проскаль- зыванием пальца или через карусель приложений можно быстро перейти от одной операции к другой и пройтись по четко структурированному меню управления. Практичный вид MiniView, свободно конфигурируемая строка состояния, а также виртуальная световая консоль делают применение AmaTron 4 особенно наглядным и комфортным.

Преимущества AmaTron 4:

Автоматический полноэкранный режим в неактивном состоянии
Автоматическое высвечивание сенсорных кнопок с помощью датчика приближения
Практичная концепция MiniView
Управление через сенсорный дисплей или клавиши
Интуитивный и удобный в пользовании
Документирование данных, касающихся поля
Ориентированная на практику и интеллектуальная структура меню
Практичное меню быстрого старта с импортом/экспортом данных задания, окнами для справочной информации, дневным/ночным режимом и назначением AUX-N
1 разъём для камеры с автоматическим распознаванием движения задним ходом
Бесплатный пробный период для всех платных лицензий
AmaTron Connect – для опционального вступления в эпоху цифровых технологий

Серийно с:

GPS-Maps&Doc

agrirouter – Независимая платформа для обмена данными для сельского хозяйства

Безопасный обмен данными
agrirouter - это независимая платформа для обмена данными для фермеров и подрядных организаций. Она позволяет проводить простой и независимый от производителя обмен данными между машиной и аграрным программным обеспечением и сокращает административные затраты. При этом пользователь может в любое время осуществлять полный контроль своих данных.

Приложение myAmaRouter
Для онлайн-передачи данных между AmaTron 4 и agrirouter

Приложение myAmaRouter позволяет осуществлять обмен данными между ISOBUS-терминалом управления AmaTron 4 и независимой платформой для обмена данными agrirouter. Если при работе с машиной AMAZONE нужно использовать данные по заданиям, например, аппликационные карты, то можно очень просто передать данные из информационной системы менеджмента предприятий (FMIS) через agrirouter и приложение myAmaRouter на AmaTron 4. После проведенной работы выполненное задание можно вновь передать обратно и предоставить для документирования с помощью аграрного программного обеспечения.

Преимущества agrirouter:

Простой обмен данными между ISOBUS-терминалом управления AmaTron 4 и независимой платформой для обмена данными agrirouter
Комфортная и быстрая передача данных задания и рабочих данных без использования USB-накопителя
Больше гибкости при обмене данными и документировании
Приложение myAmaRouter
Комфортно и просто

Приложение myAmaRouter позволяет осуществлять обмен данными между ISOBUS-терминалом AmaTron 4 и независимой платформой для обмена данными agrirouter. Если при работе с машиной AMAZONE нужно использовать данные заданий (например, аппликационные карты), то можно комфортно осуществить передачу данных из agrirouter на AmaTron 4 через приложение myAmaRouter и по завершении вновь передать обратно.

AmaPad 2 – Особый комфортный способ управления сельхозмашиной

Новые масштабы управления и контроля

AmaPad 2 от AMAZONE представляет собой особенный высококачественный терминал управления. Мультисенсорный цветной дисплей размером 12,1 дюйма особенно комфортный и отвечает высочайшим требованиям Precision Farming. Управление AmaPad 2 осуществляется исключительно через сенсор.

Практичная концепция «Mini-View» предлагает возможность отображения процессов, которыми механизатор в данный момент не управляет, но желает контролировать. При необходимости их можно увеличить «движением пальца». Возможность размещения необходимых пользователю приложений представляет сбалансированную эргономику управления.

Преимущества AmaPad 2:

Высококачественный ISOBUS-терминал управления с большим сенсорным дисплеем
Усовершенствованная концепция MiniView позволяет параллельно отображать макс. четыре меню
Кнопка быстрого старта и интегрированная световая консоль
2 разъёма для камеры
Дневной/ночной режим

Серийно с:

GPS-Maps&Doc
GPS-Switch basic
GPS-Switch pro
GPS-Track

Все из одних рук!

Благодаря функциональности AUX-N Вы можете управлять многими функциями машины в рабочем меню с джойстиком AmaPilot+ или прочими многофункциональными ISOBUS-джойстиками.

Ваши преимущества с AmaPilot+:

Почти все функции под рукой на 3 уровнях
Регулируемый размер рукоятки
Свободное и индивидуальное программирование клавиш
Менеджмент заданий и документирование

Все ISOBUS-терминалы AMAZONE серийно могут через Task Controller регистрировать и сохранять как данные машин, так и данные местности. Затем собранные данные могут быть использованы в системе управления агропредприятием Farm Management Information System.

Простое создание или загрузка заданий
Обработка заданий
Документирование и экспорт выполненной работы
Обработка аппликационных карт в формате ISO-XML
Всё под контролем за счет решения с 2 терминалами

Наряду с возможностью управления ISOBUS-машинами AMAZONE через терминал трактора имеется возможность разделения функций трактора и навесного орудия и управления с помощью двух терминалов. Терминал трактора можно использовать для управления трактором или отображения GPS-операций, в то время как второй терминал можно применять для контроля и управления машиной.

GPS-Track

Система параллельного вождения GPS-Track призвана существенно облегчить ориентировку на поле, прежде всего, на кормовых угодьях или участках без технологической колеи.

С виртуальной световой консолью в строке состояния
ISOBUS-переключение технологической колеи
Различные режимы колеи, такие как линия A-B или движение по контуру
Серийно для AmaPad 2
Опционально для AmaTron 4

AmaTron Connect

Коммуникация в режиме реального времени
С AmaTron Connect AMAZONE предлагает цифровой интерфейс для смартфона или планшета. Возможности подключения мобильных устройств и ISOBUS-терминала AmaTron 4 осуществляется очень просто через WLAN-соединение.

Приложение AmaTron Twin

Приложение AmaTron Twin предлагает механизатору больше комфорта во время работы, где GPS-функциями в режиме отображения поля можно дополнительно управлять через мобильное устройство (например, планшет) параллельно с управлением машиной на AmaTron 4.

Преимущества дооснащения дисплея AmaTron Twin

Использование имеющегося в наличии мобильного устройства
Больше наглядности – все процессы в поле зрения
Комфортное управление GPS-функциями в режиме отображения поля, параллельно, через мобильное устройство
Наглядное и достоверное изображение эксплуатируемой машины и ее секций

GPS-Maps&Doc

Все ISOBUS-терминалы AMAZONE серийно могут через Task Controller регистрировать и сохранять как данные машин, так и данные местности. Также возможна дифференцированная работа путем обработки аппликационных карт в формате shape и ISO-XML.

Простое создание, загрузка и обработка заданий
Сразу приступить к работе и позже принять решение о необходимости сохранения данных
Импорт и экспорт заданий в формате ISO-XML
Сбор заданий через PDF-экспорт
Интуитивная система для обработки аппликационных карт в формате shape и ISO-XML
Автоматическая дифференцированная регулировка нормы внесения
Индикация неактивных границ поля и автоматическое распознавание поля при проезде площадей
Оптимальный менеджмент посевов за счет соответствующей потребностям обработки
Серийно для AmaTron 4 и AmaPad 2

Автоматическое посекционное включение GPS-Switch с Section Control

GPS-Switch
Если на терминале есть функция Section Control, как например, посекционное включение GPS-Switch от AMAZONE, то включение секций может происходить автоматически и в зависимости от GPS-положения. Если поле заложено, то механизатор может в автоматическом режиме полностью сконцентрироваться на управлении трактором, поскольку включение секций на клиньях и на разворотной полосе происходит автоматически. С автоматическим посекционным включением GPS-Switch AMAZONE предлагает систему, базирующуюся на спутниковой системе навигации GPS, позволяющую полностью автоматическое посекционное включение для всех терминалов управления AMAZONE и ISOBUS-распределителей, -опрыскивателей и -сеялок.

Преимущества автоматического посекционного включения:

Облегчение работы механизатора
Повышение точности в ночное время или при высоких скоростях
Меньше перекрытий и пропусков
Экономия ГСМ
Меньше повреждений посевов и вреда для окружающей среды

GPS-Switch basic

Aвтоматическое посекционное включение до 16 секций
Закладка виртуальной разворотной полосы
Автоматическое предварительное отклонение штанги вниз на опрыскивателях AMAZONE
Серийно для AmaPad 2
Опционально для AmaTron 4

GPS-Switch pro (как модификация GPS-Switch basic)

Автоматическое посекционное включение до 128 секций, в частности для опрыскивателей с пофорсуночным включением
Маркировка препятствий например, пробоина, опора ЛЭП)
Auto-Zoom для приближения к разворотной полосе
Серийно для AmaPad 2
Опционально для AmaTron 4

AmaClick

При работе на технических культурах, а также при гнездовом опрыскивании необходимо отключение и включение отдельных секций в центре штанги. AmaClick – ещё один эргономичный элемент управления, который может функционировать как в комбинации с многофункциональным джойстиком AmaPilot, так и отдельно, с терминалом ISOBUS.

Опциональная система камер

Опциональная система камер (только в сочетании с ISOBUS-терминалами AmaTron 4 или AmaPad 2 и лицензией AmaCam - внешним монитором) обеспечивает больше безопасности сзади в труднообозреваемых ситуациях. Система является также незаменимой при наблюдении за форсунками позади машины. За счет инфракрасных светодиодов и объектива с подогревом это возможно также во время дождя, в сумерках и в темное время суток. Монитор с высоким разрешением, антибликовым покрытием и подсветкой может передавать изображения сразу с двух камер.

Светодиодные фары

Еще две светодиодные фары для освещения окружающего пространства можно установить на площадке.
